Eine abweichende Installation vermindert
die Kühlleistung und gefährdet die
Gewährleistung/Produkthaftung.
VORSICHT!
14
Die korrekte Anbringung des unteren Lüft-
ungsgitters erleichtert den Zugang zu
Geräteanschlüssen und Funktionsteilen bei
Wartungsarbeiten.
Abb. 16
1
2
1
2
Lüftungsgitter LS 100 oder LS 200
Lüftungsgitter LS 200
2
1
Abb. 18
Abb. 19

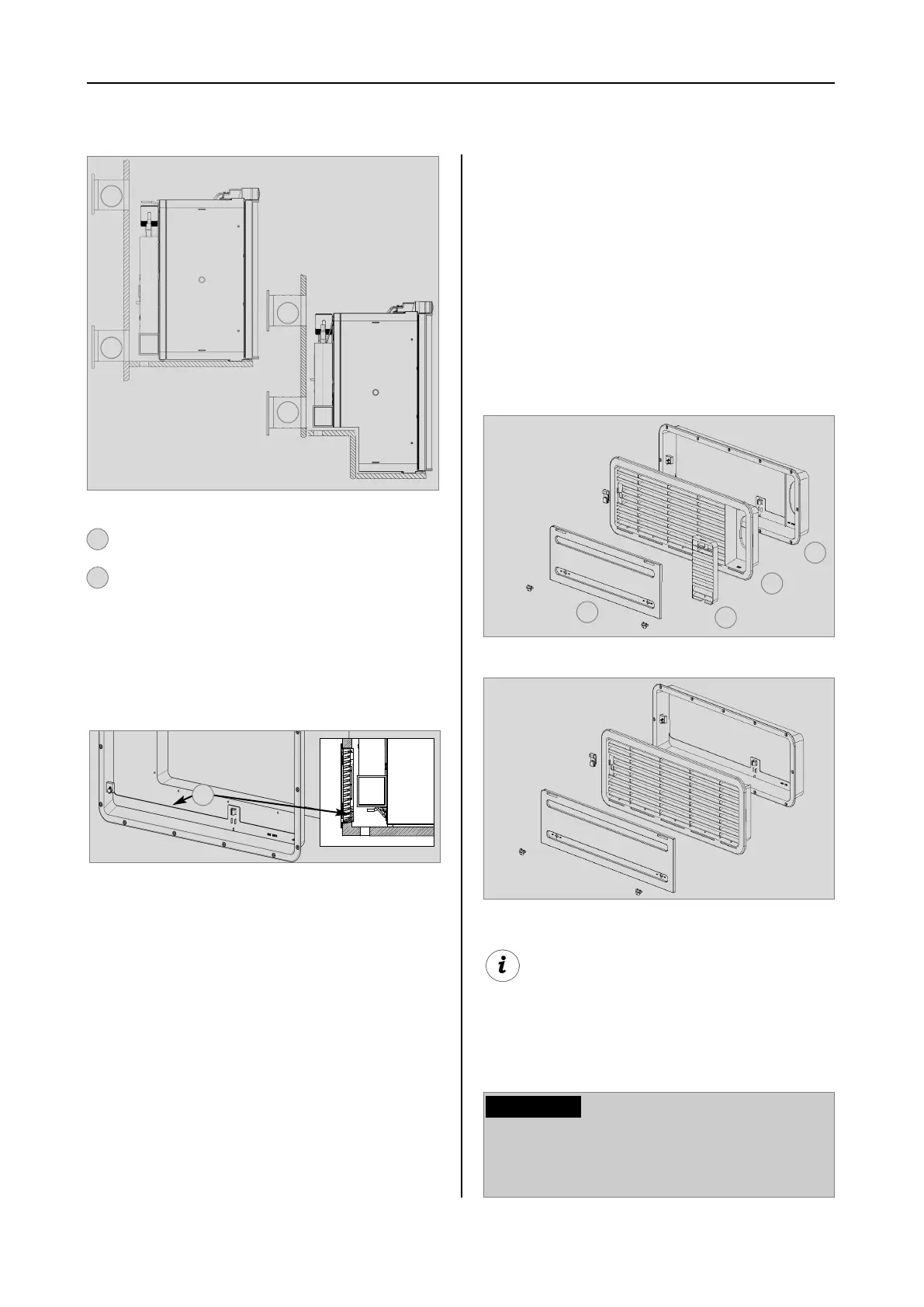

Das obere Lüftungssystem LS 100 besteht
aus einem Einbaurahmen (RS 1640) (1), einem
Lüftungsgitter inkl. Abgasführung (AS 1620)
(2, 3) und einer Winterabdeckung (WA120) (4).
Das untere Lüftungssystem LS 200 besteht
ebenfalls aus einem Einbaurahmen (RS 1650),
Lüftungsgitter (AS 1630, jedoch ohne
Abgasführung) und einer Winterabdeckung
(WA130).
4.3 Einbau der Lüftungssysteme
LS 100
LS 200
1
2
3
4
Einbau
Wenn diese Anordnung nicht möglich ist,
muss der Fahrzeughersteller eine Entlüf-
tungsöffnung im Nischenboden herstellen,
damit unverbranntes Gas sich nicht am
Boden sammelt.
Die Belüftungsgitter müssen einen freien
Querschnitt von mindestens 250 cm² auf-
weisen. Dies wird mit dem Dometic Absorber
Be- und Entlüftungssystemen LS 100 / LS 200
erreicht, die für diesen Zweck geprüft und
zugelassen sind.
Abb. 17
1
Der Gasbrenner muss sich oberhalb der
Kante (1, Abb. 17) befinden.
