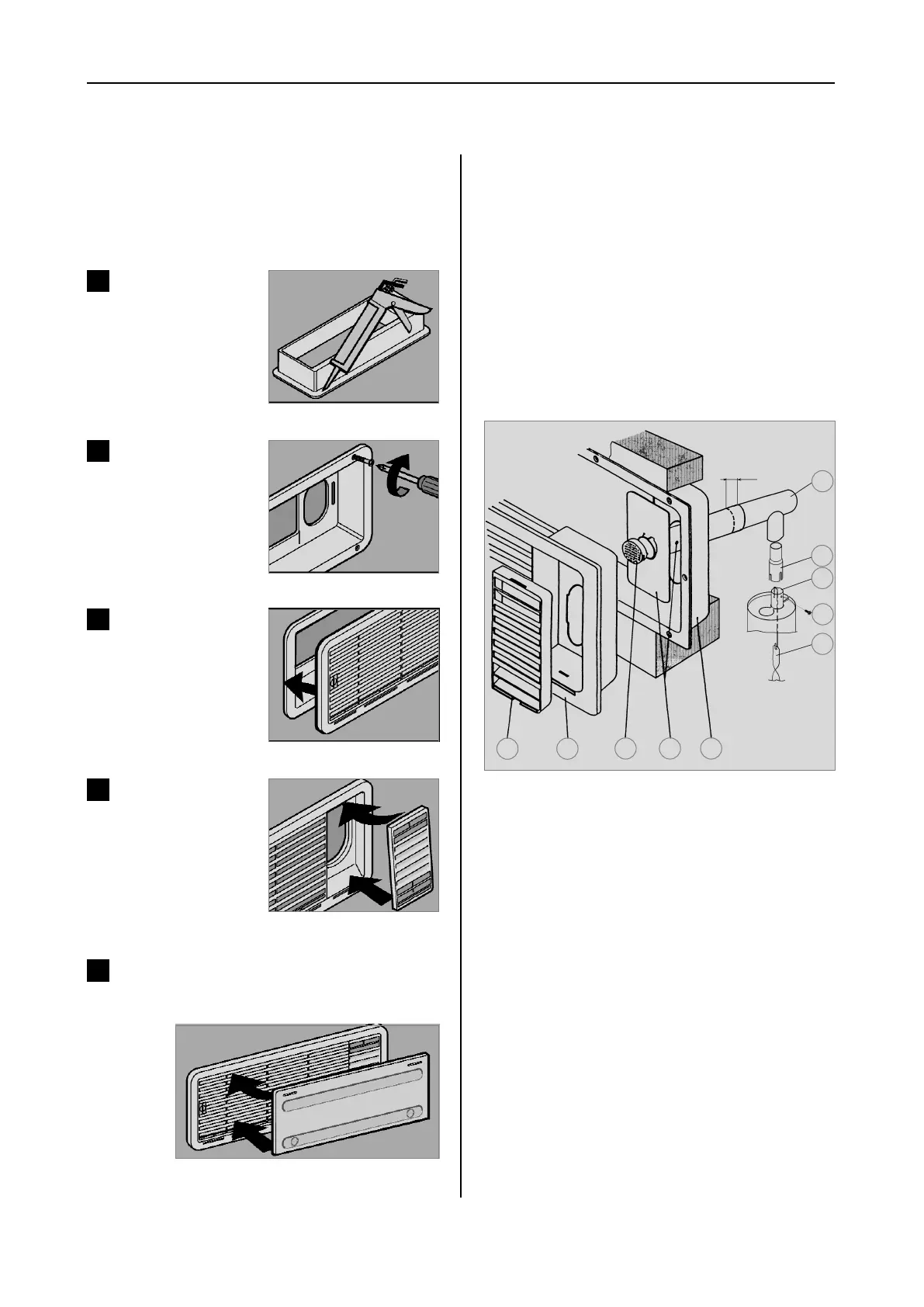

15
Abb. 20
Abb. 24
Einbaurahmen wasser-
undurchlässig abdichten
(
entfällt beim
Einbaurahmen mit inte-
grierter Dichtung
).
1
Abb. 21
Rahmen einsetzen und
festschrauben.
2
Zum Einbau der Belüftungsgitter werden zwei
rechteckige Ausschnitte in der Größe von 451
mm x 156 mm in der Fahrzeugaußenwand
angebracht (
Lage der Ausschnitte siehe Pkt.
4.2
).
Abb. 22
Lüftungsgitter einsetzen
und verriegeln.
3
Abb. 23
Einsatz für Abgasführung
einclipsen (
nur bei obe-
rem Entlüftungssystem
LS100
).
4
Winterabdeckung einsetzen.
5
Die Abgasführung muss so gestaltet sein,
dass die vollständige Ableitung der Verbren-
nungsprodukte nach außerhalb des Wohn-
raumes sichergestellt ist. Die Abgasleitung
muss stetig steigend geführt werden, um eine
Ansammlung von Kondensat zu vermeiden.
Bei der in Abb. 25 gezeigten Art der
Abgasführung wird die Winterabdeckung seit-
lich (10) (Abb. 25) angebracht.
4.4 Abgasführung und
Anbringen des Abgaskamins
Anbringen des Standardabgaskamins
1. T-Stück (1) auf den Adapter (2), bzw. auf
das Abgasrohr (3) aufstecken und mit der
Schraube (4) fixieren. Dabei ist darauf zu ach-
ten, dass der Heizverteiler (5) in der dafür vor-
gesehenen Position sitzt.
2. Abgasrohr kpl. mit Abdeckplatte (6) durch
die dafür vorgesehene Öffnung des oberen
Rahmens (7) stecken und mit dem T-Stück (1)
verbinden. Abgasrohr (6) eventuell auf richtige
Länge kürzen.
3. Lüftungsgitter LS 100 (8) in den Einbaurah-
men (7) einsetzen und verriegeln.
4. Abdeckkappe (9) auf das Abgasrohr (6)
stecken.
5. Einsatz für Abgasführung (10) in das
Lüftungsgitter (8) einsetzen.
Einbau
Abb. 25
1
2
3
4
5
6 79
10
8
min. 15mm
289 0318-00_DE_RMx8xxx-Installation_N1-1.qxp 06.07.2012 13:10 Seite 15
