17

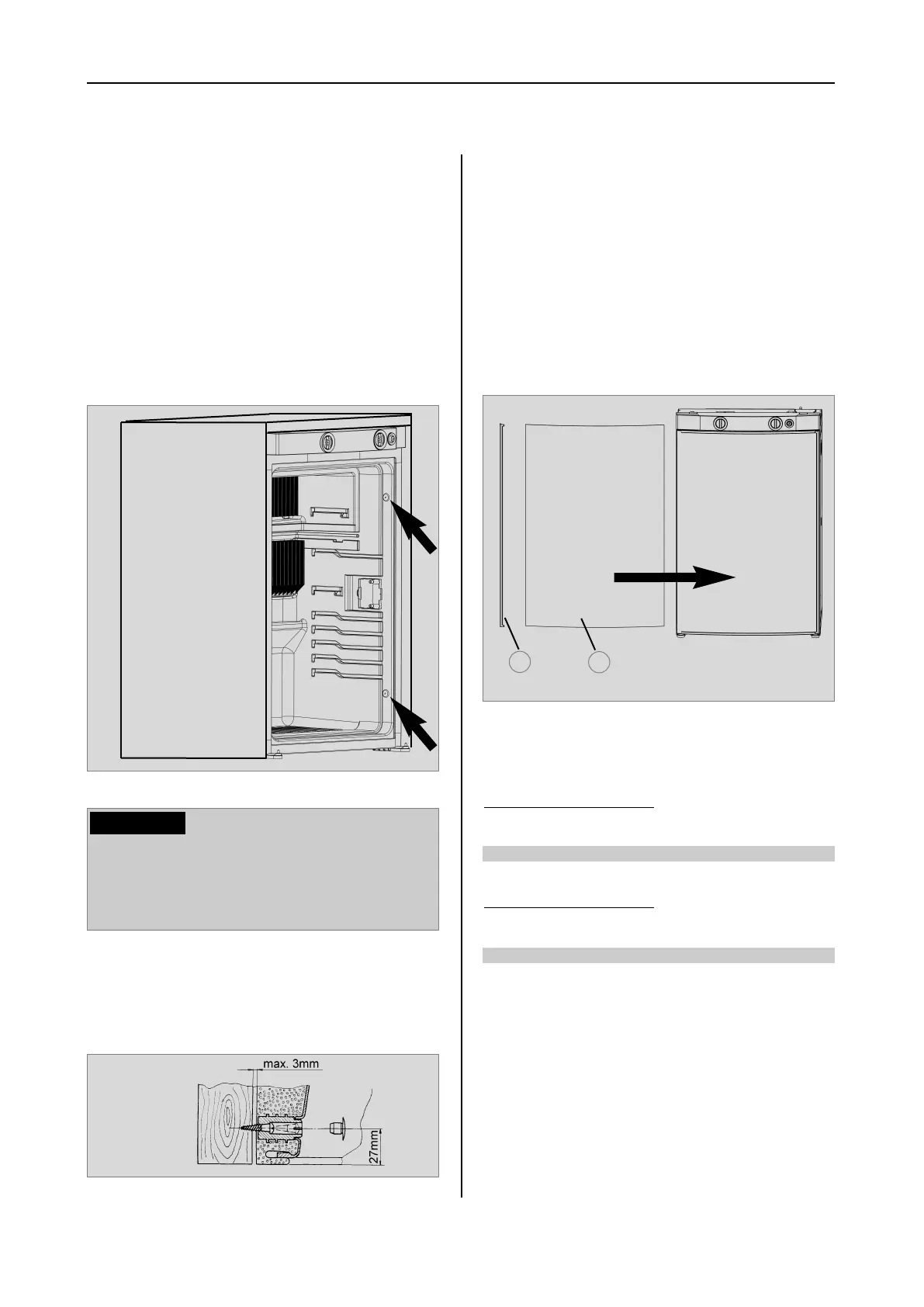

Nachdem der Kühlschrank in seine endgültige
Lage gebracht ist, werden die Schrauben
durch das Gehäuse des Kühlschrankes in die
Nischenwand geschraubt.
Abb. 27
Abb. 28
In den Seitenwänden des Kühlschrankes sind
vier Kunststoffbuchsen zur Befestigung des
Kühlschrankes vorgesehen. Die Seitenwände
oder die zur Kühlschrankbefestigung ange-
brachten Leisten müssen so ausgelegt sein,
dass die Schrauben auch bei erhöhter
Beanspruchung (während der Fahrt) fest sit-
zen. Befestigungsschrauben und Abdeck-
kappen liegen dem Kühlschrank bei.
4.6 Kühlschrankbefestigung
Schrauben immer durch die dafür vorge-
sehenen Buchsen drehen, da ansonsten
eingeschäumte Bauteile wie Leitungen u.
a. beschädigt werden können.
VORSICHT!
4.7 Einsetzen der Dekorplatte
Ziehen Sie die seitliche Leiste (1) der Tür ab
( Leiste ist aufgesteckt, nicht verschraubt)
Schieben Sie die Dekorplatte (2) in die Tür
ein und stecken Sie die Leiste (1) wieder
auf.
Abb. 29
Modell RM 8xxx, RMS 84xx
Abmessungen der Dekorplatte :
743 +/- 0.5 mm 472 +/- 0.5 mm max. 2.2 mm
Gehäusebr
eite 486 mm
Höhe Breite Dicke
743 +/- 0.5 mm 510.5 +/- 0.5 mm max. 2.2 mm
Gehäusebr
eite
523 mm
Höhe Breite Dicke
2
1
Einbau
289 0318-00_DE_RMx8xxx-Installation_N1-1.qxp 06.07.2012 13:10 Seite 17
