11

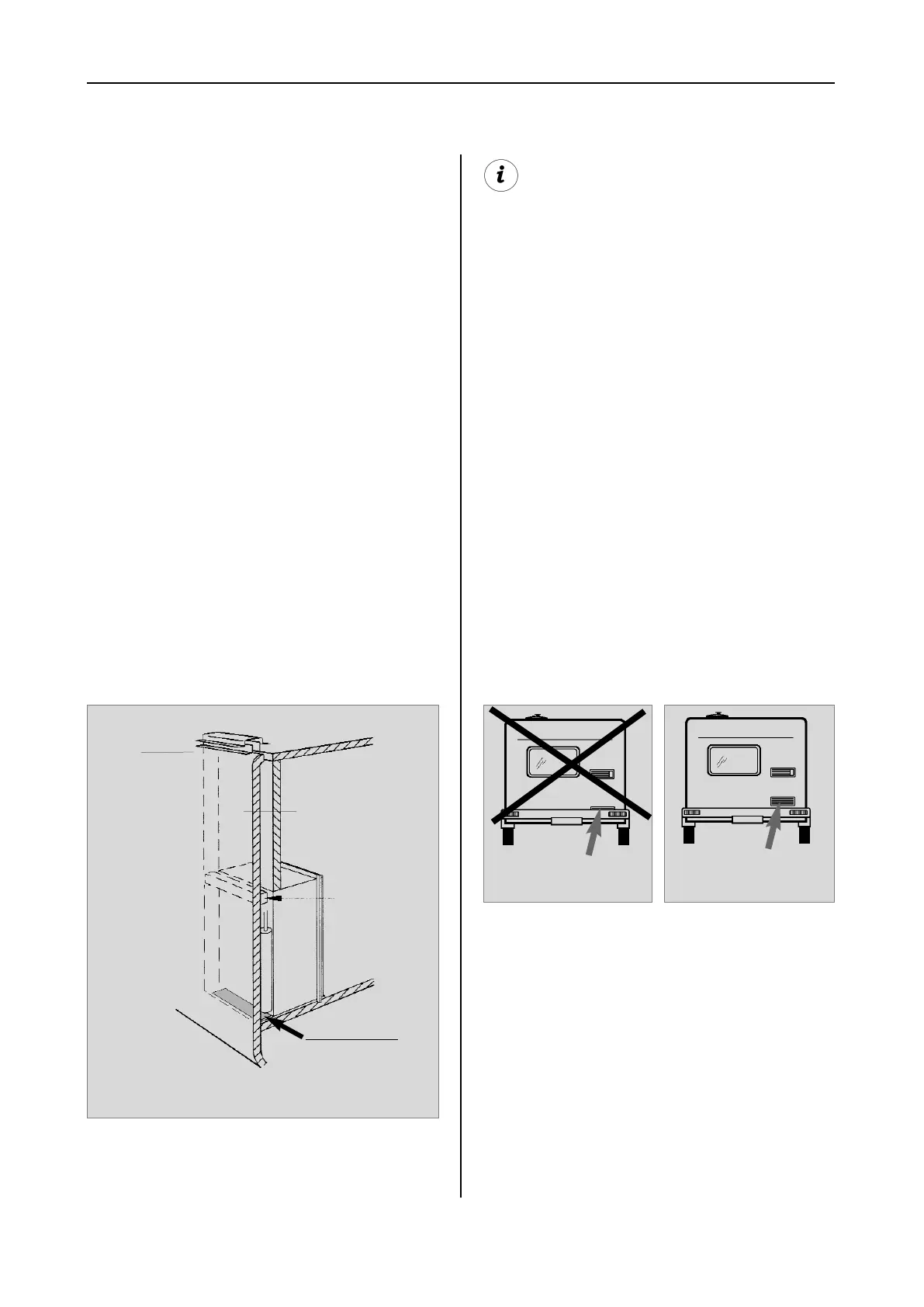

Abb. 7
Bodenöf
fnung:
min. 50 mm breit
min. 520 mm lang
Warmluft
Kondensator
Empfehlung:
Dachentlüfter
R500
Eine weitere Möglichkeit ist, die Ventilation
des Kühlschranks über eine
Belüftungsöffnung im Boden und eine
Entlüftungseinrichtung auf dem Dach des
Fahrzeugs herbeizuführen (siehe Abb. 7).
Zwischen Oberkante Kühlschrank und
Dachentlüftung muss ein Kamin eingerichtet
sein, der die Warmluft und ggf. die Abgase des
Kühlschrankaggregates direkt zur Dachent-
lüftung leitet.
Die Bodenöffnung muss einen freien
Querschnitt von mindestens 250 cm² aufwei-
sen. Die Öffnung muss mit einem Schutz, z.B.
Prellblech und Netz, versehen sein, um den
Eintritt von Schmutz in den Gasbrennerbe-
reich zu verhindern. Bei dieser Belüftungs-
weise kann im Vergleich zur seitlichen
Belüftung mehr Schmutz in den rückwärtigen
Bereich des Kühlschranks eindringen, sodass
eine regelmäßige Wartung des Gasbrenners,
mind. einmal im Jahr, vorzusehen ist.
Bei dieser Einbauvariante ist die regelmäßi-
ge Wartung der Gasbrennereinheit nur
nach Ausbau des Gerätes möglich. Der
Kühlschrank muss zwingend in der Weise
installiert sein, dass ein leichter Ausbau
gewährleistet ist.
Wir empfehlen daher, eine Wartungsöff-
nung (Serviceklappe) an der Außenseite
vorzusehen.
4.1.2 Seitlicher Einbau mit Boden-
Dach-Ventilation
Eine ungünstige Variante des Heckeinbaus ist
die seitliche Anbringung der Be- und
Entlüftungsgitter (
Abb. 10
). Die Luft- Wärme -
Umwälzung ist sehr eingeschränkt, wodurch
die Wärmetauscher (Kondenser, Absorber)
nicht mehr ausreichend gekühlt werden. Auch
die Variante mit einem zusätzlich im Boden
montierten Belüftungsgitter weist hier eine
schlechte Luftstromführung auf.
Abb. 8
Abb. 9
Lüftungsgitter
frei ! OK!
Lüftungsgitter
nicht frei !
4.1.3 Heckeinbau
Der Heckeinbau führt oftmals zu einer ungün-
stigen Einbausituation, da die optimale Be-
und Entlüftung nicht immer gewährleistet ist
(z.B. wird das untere Lüftungsgitter durch den
Stoßfänger oder die Rückleuchten des
Fahrzeuges verdeckt !) (
Abb. 8
). Die maximale
Kühlleistung des Aggregates ist effektiv nicht
verfügbar.
Einbau
289 0318-00_DE_RMx8xxx-Installation_N1-1.qxp 06.07.2012 13:10 Seite 11
