15

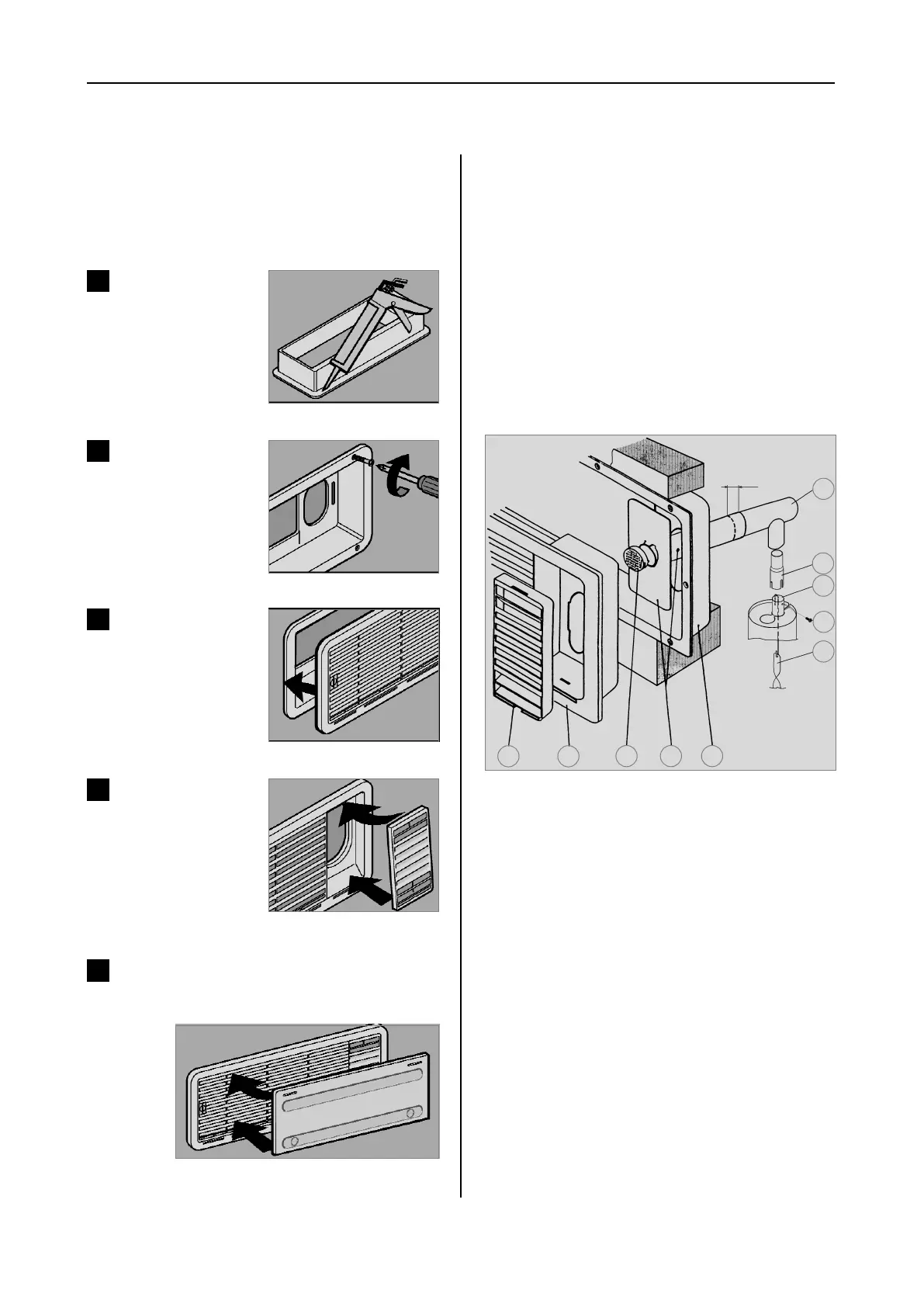

Fig. 20
Fig. 24
Rendre étanche à l'eau
le cadre de montage
(
n'est pas nécessaire
pour les cadres de mon-
tage avec joint intégré
).
1
Fig. 21
Mettre le cadre en place
et le visser à fond.
2
Pour le montage de la grille d'aération, faire
une découpe rectangulaire de 451 mm x 156
mm dans la paroi extérieure du véhicule.
(Voir
"4.2" pour
emplacement des découpes ).
Fig. 22
Introduire la grille d'aéra-
tion dans le cadre de
montage et la verrouiller.
3
Fig. 23
Encliqueter la pièce rap-
portée d'évacuation des
gaz
(seulement pour le
système d'aération
supérieur LS100)
.
4
Mettre la protection d'hiver en place.
5
La conduite d'évacuation des gaz doit être
installée de façon à assurer la dérivation com-
plète des produits de combustion vers l'exté-
rieur de la pièce. La conduite d'évacuation des
gaz doit toujours être ascendante, afin d'éviter
l'accumulation de condensation. Sur le modè-
le d'évacuation des gaz présenté à la fig. 25,
la protection d'hiver peut être montée sur le
côté (10) Fig. 25.
4.4 Conduite d'évacuation des
gaz et installation de la che-
minée d'évacuation des gaz
Installation de la cheminée d'évacuation
des gaz standard :
1. Placer la pièce en T (1) sur la pièce de ral-
longe (2) ou sur le tuyau d'évacuation des gaz
(3) et fixer à l'aide de la vis (4). Il faut vérifier
que le répartiteur de chaleur (5) soit dans la
position prévue à cet effet.
2. Engager le tuyau d'évacuation des gaz avec
la plaque de recouvrement (6) dans l'ouvertu-
re prévue du cadre supérieur (7) et relier avec
la pièce en T (1). Raccourcir éventuellement le
tuyau d'évacuation des gaz (6) à la bonne
longueur.
3. Placer la grille d'aération LS 100 (8) dans le
cadre de montage (7) et bloquer.
4. Enfoncer le capuchon (9) sur le tuyau d'éva-
cuation des gaz (6).
5. Loger la pièce rapportée d'évacuation des
gaz (10) dans la grille d'aération (8).
Montage
Fig. 25
1
2
3
4
5
6 79
10
8
min. 15mm
289 0318-01_FR_RMx8xxx-Installation_N1-1.qxp 06.07.2012 13:09 Seite 15
