13
La cavità fra la parete del caravan e il frigorife-
ro è ora isolata dall'area abitabile. In questo
modo, si evita la penetrazione di esalazioni
nell'area abitabile. Le esalazioni fuoriescono
all'esterno attraverso la grata di ventilazione
superiore. Nessun sistema speciale di estra-
zione delle esalazioni è richiesto per l'installa-
zione senza assorbimento d'aria.
Per questo tipo di installazione si può inserire
la stessa grata di ventilazione LS200 sopra e
sotto, senza condotto del gas di scarico.t-Kit
für Se tuttavia si desidera un camino del gas di
scarico, installare nell'apertura di aerazione
superiore il sistema di ventilazione LS100 con
condotto del gas di scarico (
per l'installazione
del camino del gas di scarico vedere "4.4"
) .
Per eventuali modifiche è necessaria l'auto-
rizzazione del produttore!
In caso di elevate temperature ambientali le
massime prestazioni di raffreddamento
dell'unità sono assicurate solo da un'aera-
zione e scarico dell'aria ageduati.
E' importante un corretto montaggio dell'ap-
parecchio e della grata di aerazione per poter
convogliare all'esterno il calore che, per ragio-
ni fisiche, si sviluppa nella parte posteriore
dell'apparecchio durante il funzionamento.
4.2 Aerazione e scarico dell'aria
del frigorifero
Successivamente spingere il frigorifero nella
nicchia d'installazione. Assicurarsi che le
guarnizioni aderiscano uniformemente al
coperchio.
Lo smontaggio del frigorifero per manutenzio-
ne e riparazione deve essere il più semplice
possibile.

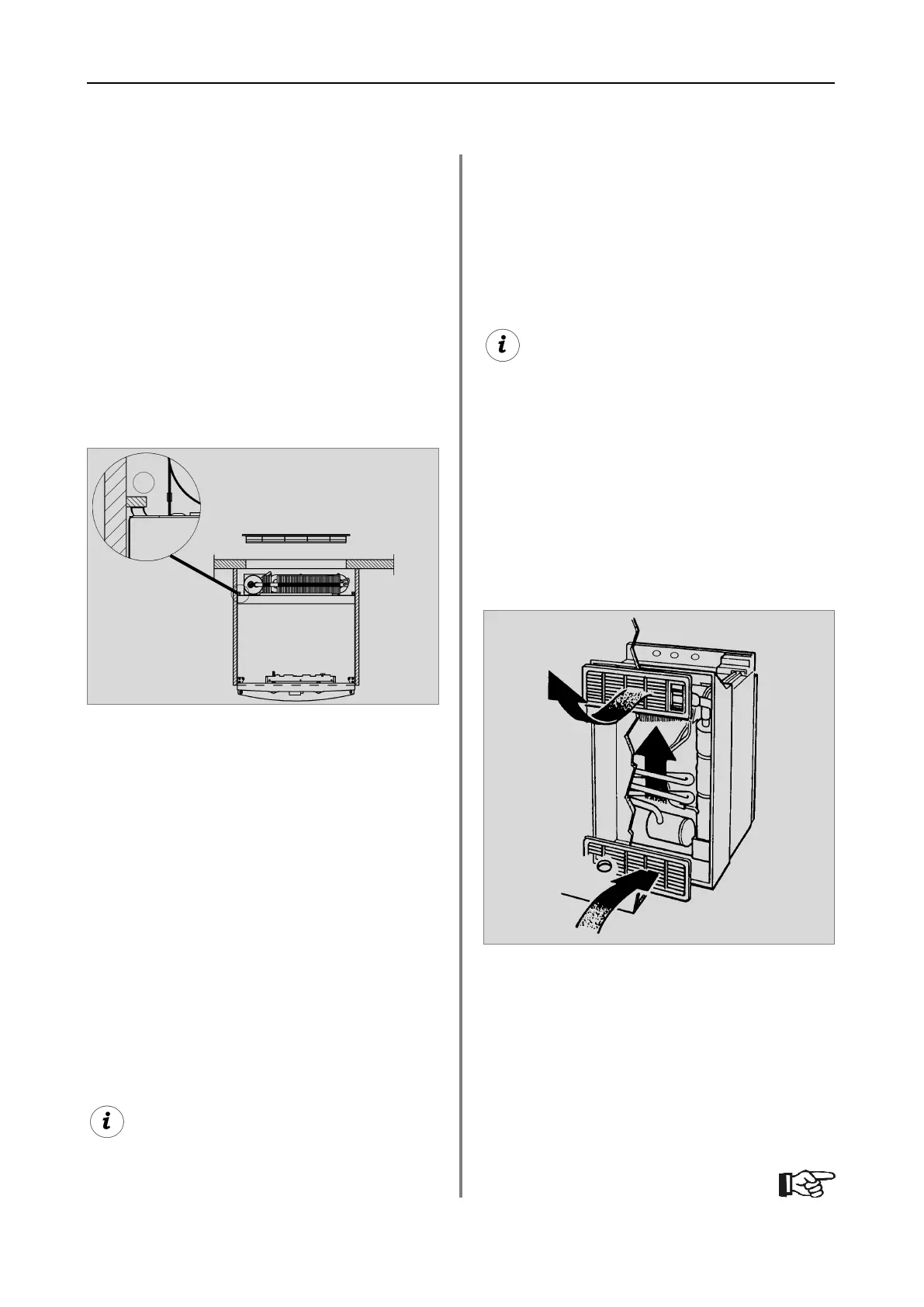

Fig. 14
Fissare le guarnizioni a labbro a un listello di
bloccaggio posteriore (1), ad es. con
dell'adesivo.
1
Suggerimento 2
L'aerazione dell'aria avviene attraverso due
aperture situate nella parete esterna del cara-
van. L'aria fresca entra dal basso e si convo-
glia riscaldata attraverso la grata di ventilazio-
ne superiore (effetto camino).
La grata di ventilazione superiore deve
essere posta nel punto più alto possibile
sopra il condensatore (1, Fig. 16) . La grata
di ventilazione inferiore deve essere collo-
cata al livello del pavimento del vano (Fig.
16,17), permettendo che eventuali perdite di
gas (più pesante dell'aria) possano fuoriuscire
direttamente all'esterno.
Installazione
Fig. 15
289 0318-03_IT_RMx8xxx-Installation_N1-1.qxp 06.07.2012 13:12 Seite 13
