Dometic RMS8 Series - Fissaggio del Frigorifero; Montaggio Della Placca Decorativa

17
Inserire sempre le viti attraverso i manicotti,
altrimenti alcuni componenti inseriti all'interno
della struttura spugnosa, ad esempio i cavi,
potrebbero venire danneggiati.

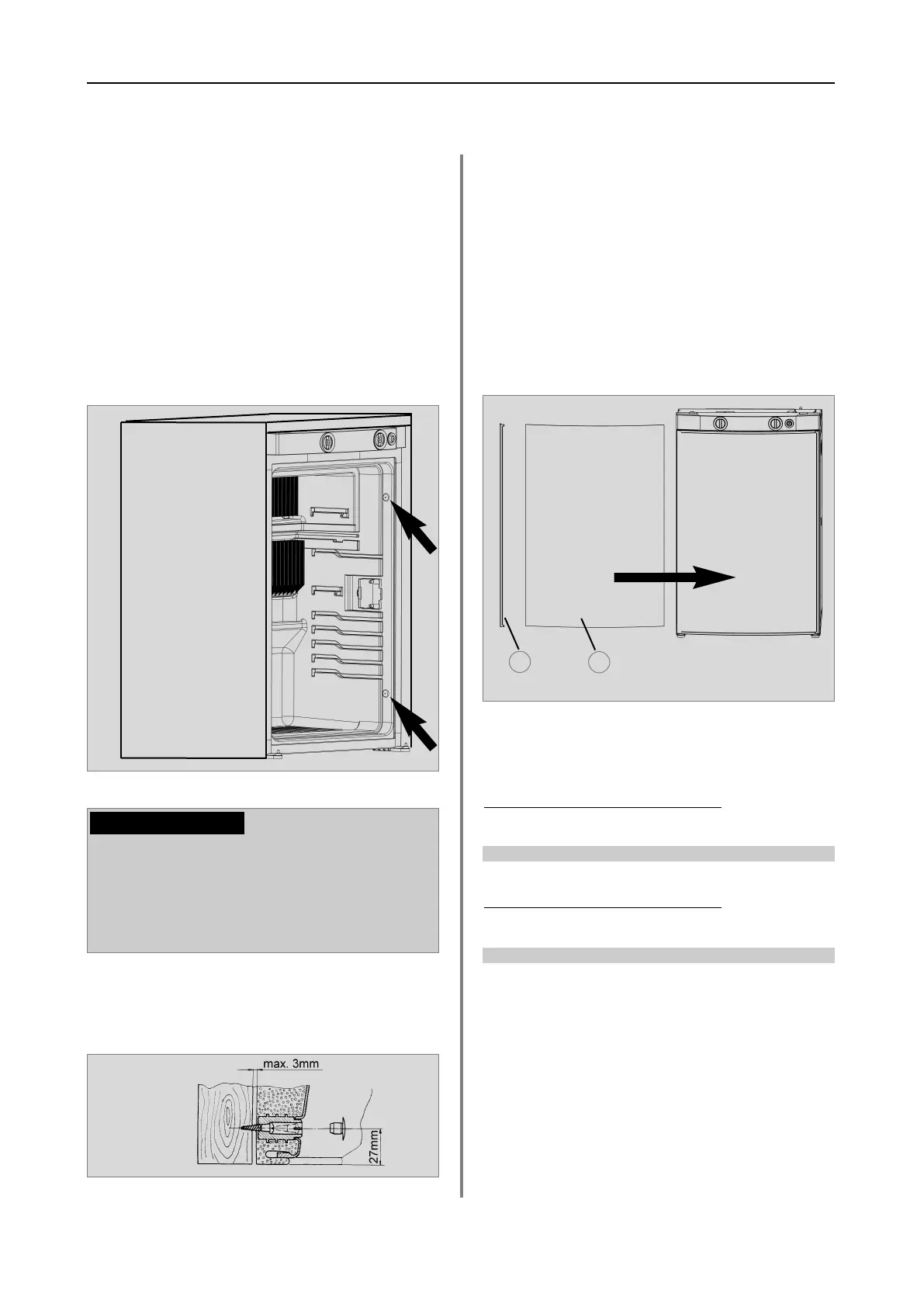

Fig. 27
Fig. 28
Nelle pareti laterali del frigorifero sono presen-
ti quattro manicotti di plastica per il fissaggio
del frigorifero. Le pareti laterali o le guide
attaccate per il fissaggio del frigorifero devono
essere progettate in modo che le viti di fissag-
gio rimangano saldamente in posizione anche
in situazioni di aumento del carico (quando il
veicolo è in movimento). Viti di fissaggio e
tappi di chiusura sono inclusi nel frigorifero.
4.6 Fissaggio del frigorifero
Inserire sempre le viti attraverso i manicot-
ti, altrimenti alcuni componenti inseriti
all'interno della struttura spugnosa, ad
esempio i cavi, potrebbero venire danneg-
giati.
ATTENZIONE!
4.7 Montaggio della placca
decorativa
 Rimuovere il listello laterale (1) della porta (il
listello è inserito, non avvitato).
 Estrarre la placca decorativa (2) dalla porta,
inserire la nuova placca e infilare di nuovo il
listello (1) .
Fig. 29
Modelli RM 8xxx, RMS 84xx
Dimensioni della placca decorativa :
743 +/- 0.5 mm 472 +/- 0.5 mm max. 2.2 mm
Larghezza del coper
chio 486 mm
Altezza Larghezza Spessore
743 +/- 0.5 mm 510.5 +/- 0.5 mm max. 2.2 mm
Larghezza del coper
chio
523 mm
Altezza Larghezza Spessore
2
1
Installazione
