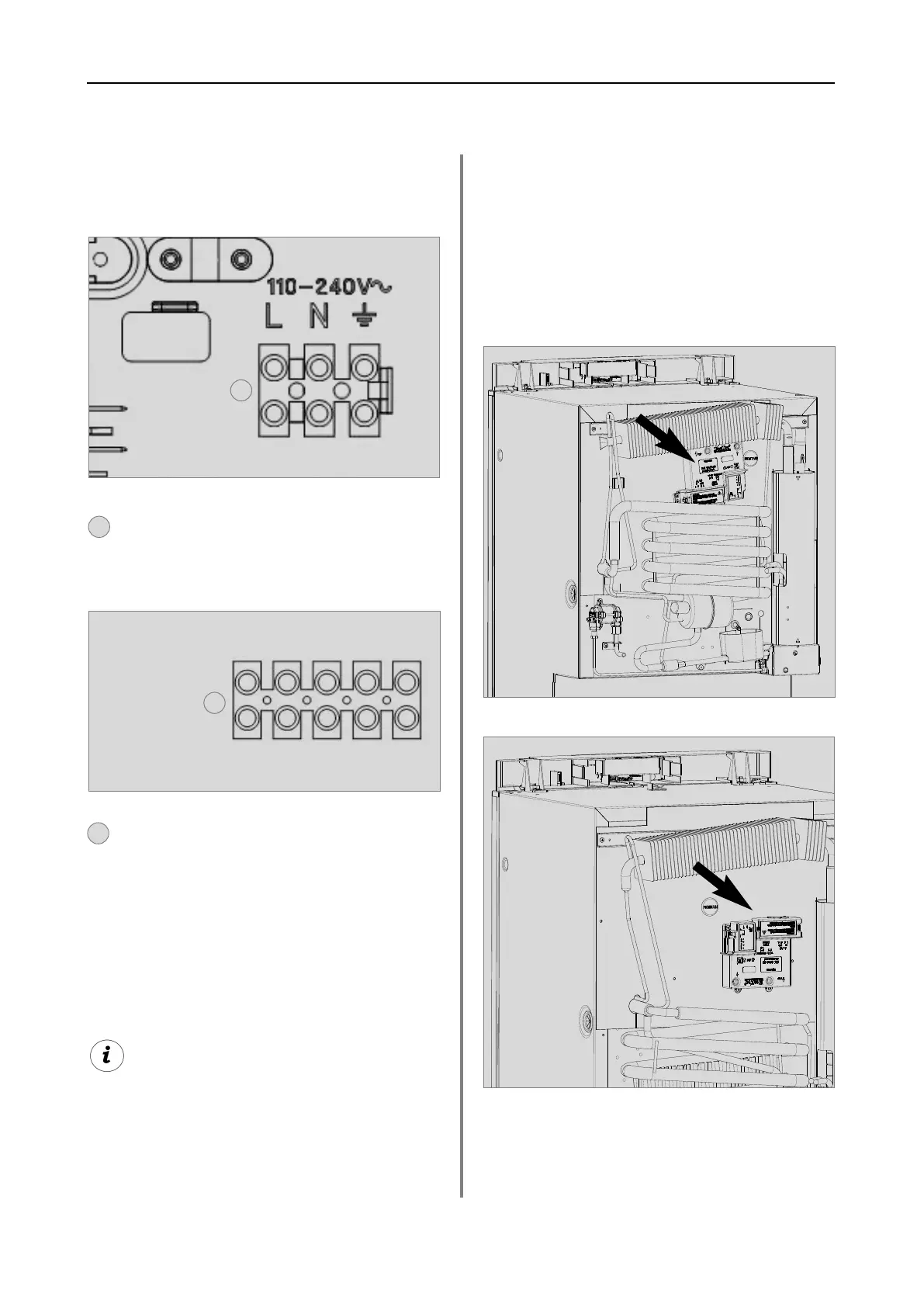

4.9.3 Collegamenti tramite cavo
Il collegamento delle alimentazioni di tensione
per il circuito elettronico e i riscaldatori si
effettua direttamente nelle prese del circuito
elettronico.
Per il funzionamento dei tipi di apparecchio
MES e AES è indispensabile collegare
un'alimentazione continua a 12V sui mor-
setti C/D. (alimentazione continua per il
sistema elettronico funzionale).
Collegamenti , modelli RM(S) 8xx0 :
Collegamenti , modelli RM(S) 8xxx (MES),
RM(S) 8xx5 (AES) :
Fig. 39
A = massa riscaldatore CC (marrone)
B = più riscaldatore CC (marrone)
C = massa luce (nero)
D = più luce (bianco)
Fig. 40
2
2
L = marrone
N = blu
messa a terra = giallo/verde
1
1
A
B
C
D
-
+
-
+
Allacciamento alla rete
Collegamento della batteria
dal lato veicolo
dal lato apparecchio
Installazione
Fig. 41
Posizione dell'elettronica di controllo:
Modelli frigorifero a gradino
Fig. 42
Modelli standard
