22

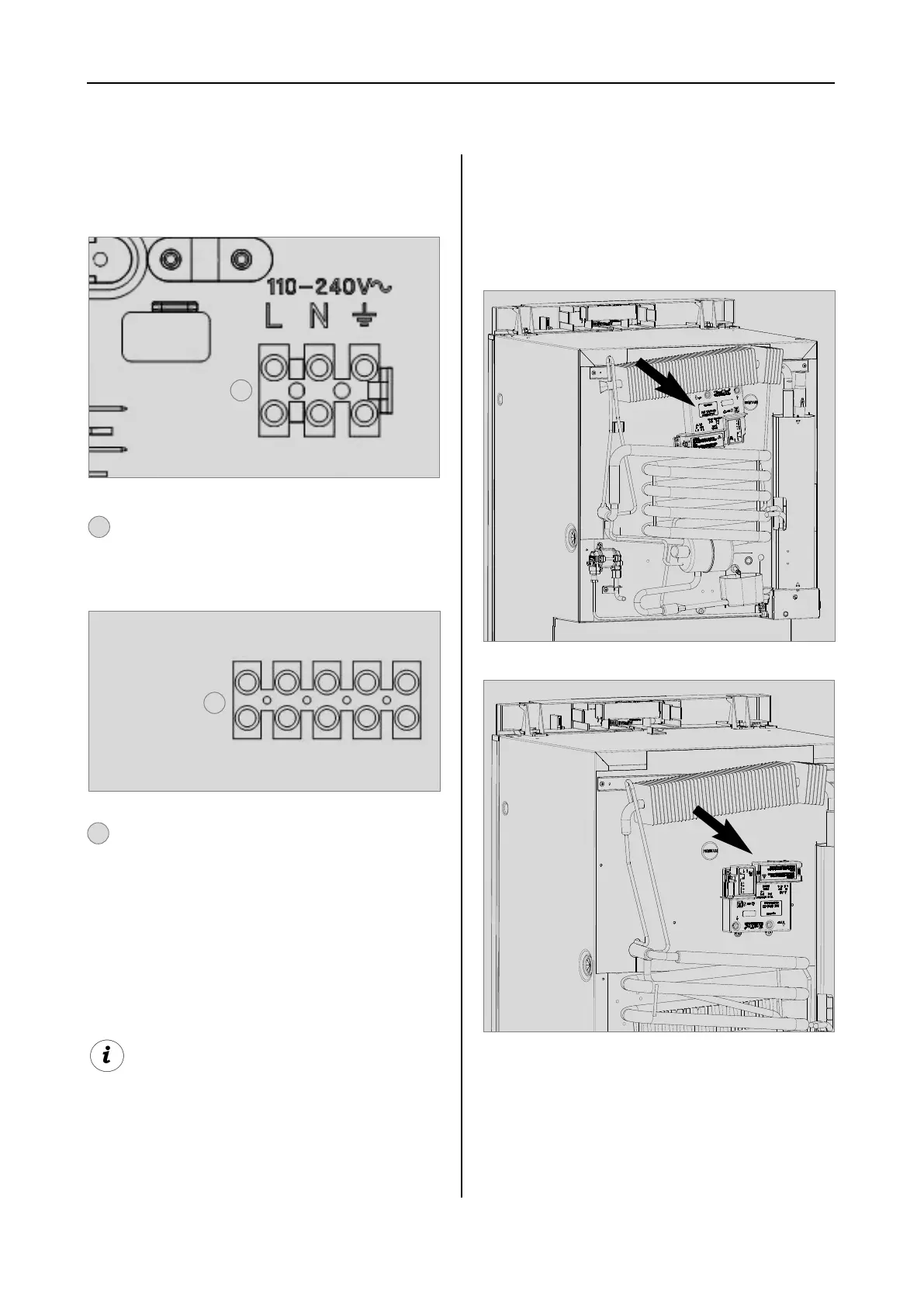

4.9.3 Kabelanschlüsse
Der Anschluss der Spannungsversorgungen
für Elektronik und Heizelemente erfolgt direkt
an den Steckkontakten der Elektronik.
Zum Betrieb der Gerätetypen MES und AES
ist es unerlässlich, eine 12V DC
Dauerversorgung an den Klemmen C/D
anzuschließen (Dauerversorgung für die
Funktionselektronik).
Anschlüsse bei Modellen RM(S) 8xx0 :
Anschlüsse bei Modellen RM(S) 8xxx (MES),
RM(S) 8xx5 (AES) :
Abb. 39
A = Masse Heizelement DC (braun)
B = Plus Heizelement DC (braun)
C = Minus Beleuchtung (schwarz)
D = Plus Beleuchtung (weiß)
Abb. 40
2
2
L = braun
N = blau
Erdung = gelb/grün
1
1
A
B
C
D
-
+
-
+
Netzanschluss
12V-Anschluss
fahrzeugseitig
geräteseitig
Einbau
Fig. 41
Position der Steuerelektronik :
Stufenschrankmodelle
Fig. 42
Standardmodelle
289 0318-00_DE_RMx8xxx-Installation_N1-1.qxp 06.07.2012 13:10 Seite 22
