27

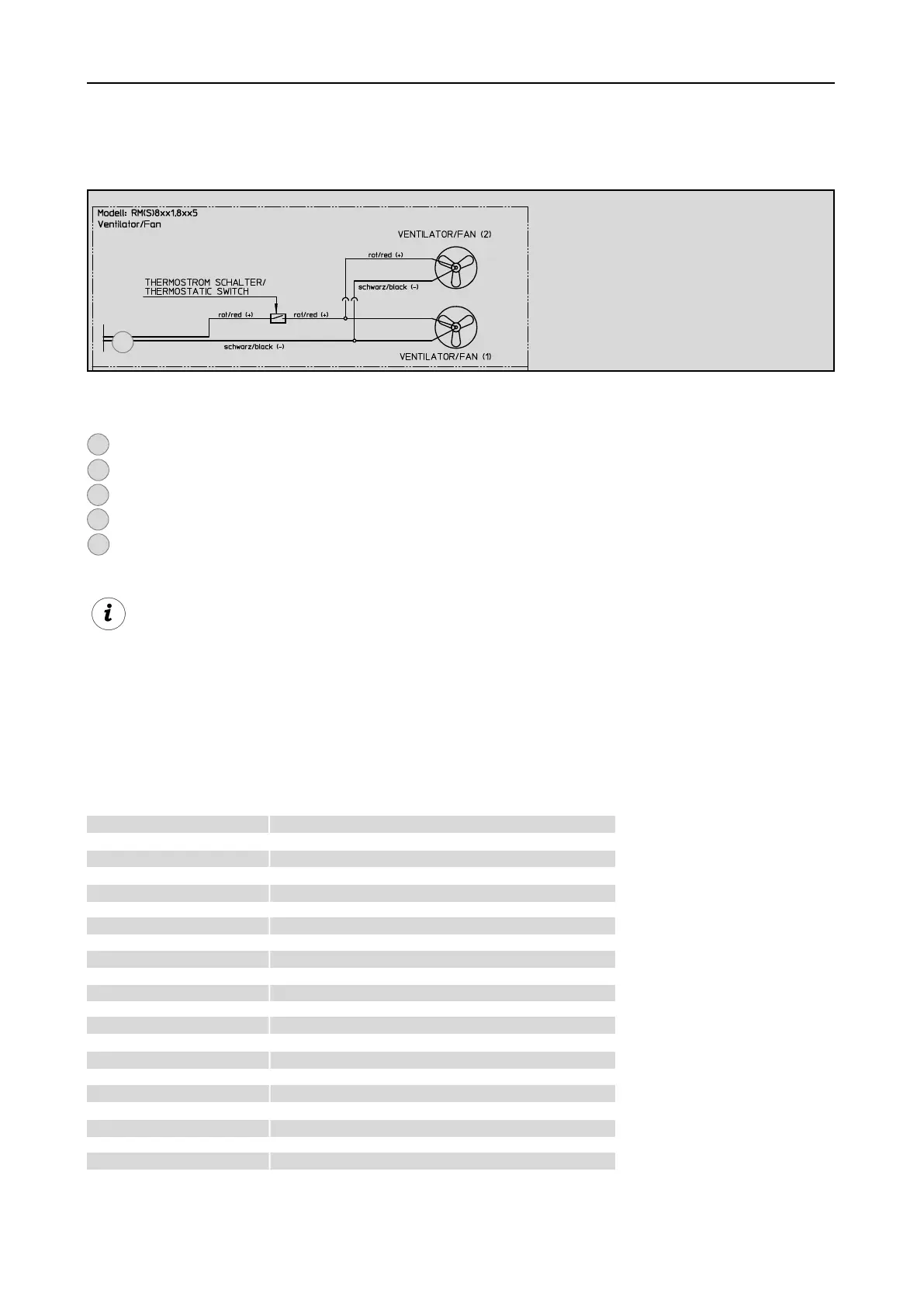

Ventilateur (en option) RM(S) 8xx1, RM(S) 8xx5 :
Fig. 46
1
Pour alimenter les types d'appareil MES et
AES, une alimentation 12V permanente doit
être prévue au niveau des bornes C/D (ali-
mentation permanente pour le système élec-
tronique).
= 12V OUT / Alimentation 12V pour raccordements en option
= Masse Heizelement 12V
= Masse élément chauffant CC
= Masse système électronique
= Plus système électronique
1
A
B
C
D
Légende
Connecting cable DC
Mains cable AC
Terminal block
GROUND
Heating element DC
Heating element AC
Frame heater
Reed-switch
Thermal switch
Temperature sensor
Electronic
Burner control device GFA
Gas valve GV 100
Gas burner
violet
red
white / red
brown
black
white
yellow/green
blue
Câble de raccordement
Câble de raccordement réseau
Bornier
Mise à la terre
Elément chauffant CC
Elément chauffant CA
Chauffage du cadre
Interrupteur du éclairage DEL
Interrupteur thermostatique
Capteur de température
Système électronique
Allumeur de gaz automatique GFA
Vanne à gaz GV 100
Brûleur à gaz
violet
rouge
blanc/rouge
maron
noire
blanc
jaunel/vert
bleu
289 0318-01_FR_RMx8xxx-Installation_N1-1.qxp 06.07.2012 13:09 Seite 27
