dosatron D3 RE 3000 - Ligação Do Tubo de Aspiração

©
DOSATRON INTERNATIONAL / 231
PT
CONVERSÕES – Medidas internacionais
Princípio: Regulação a 1% ⇒ 1/100 = 1 volume de produto concentrado
por 100 volumes de água.
Ex.: Regulação a 2% ⇒ 2/100 = 2 volumes de produto concentrado por
100 volumes de água.
Relação ⇒ 1/50.

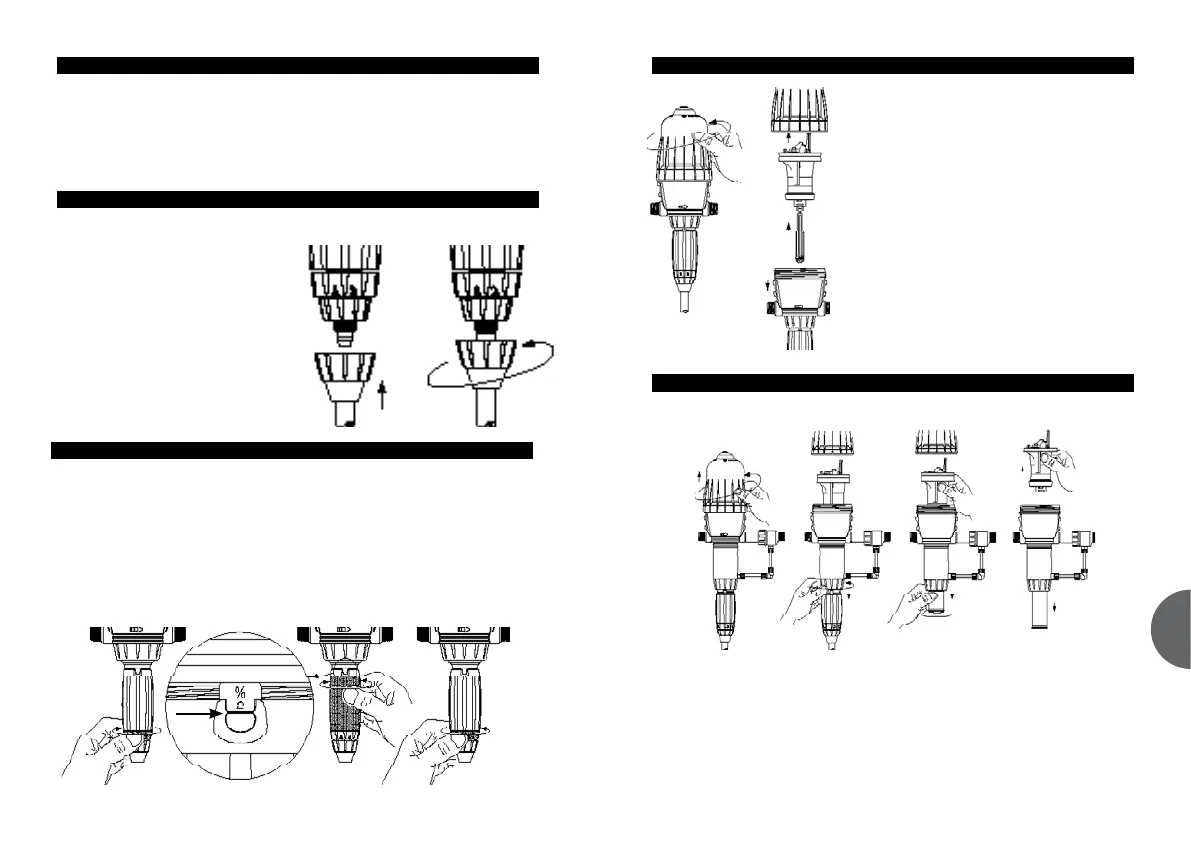

LIGAÇÃO DO TUBO DE ASPIRAÇÃO
Fig. 11 Fig. 12
REGULAÇÃO DA DOSAGEM (sem pressão)
ATENÇÃO! Não utilizar ferramentas
A REGULAÇÃO DEVERÁ SER EFECTUADA SEM QUE HAJA PRESSÃO
NO DOSATRON.
- Fechar a entrada de água e baixar a pressão a zero.
- Desapertar o anel de bloqueio (Fig. 13).
- Enroscar ou desenroscar a boquilha de regulação para fazer
corresponder as 2 pontas do ilhó de visualização com a marca de
dosagem seleccionada (Fig. 14).
- Voltar a enroscar o anel de bloqueio (Fig. 15).
©
DOSATRON INTERNATIONAL / 230
Fig. 13
Fig. 14 Fig. 15
No caso de uma ligação a um
DOSATRON já utilizado, consultar
obrigatoriamente o capítulo
PRECAUÇÕES.
- Desenroscar a porca (Fig. 11)
situada por baixo do conjunto de
dosagem e enfiar o tubo de aspiração
através desta.
- Empurrar o tubo até ao fim no adaptador
estriado e apertar a porca à mão.
- Operação idêntica para opção produtos
viscosos (Fig. 12).
MUDANÇA DO ÊMBOLO MOTOR (sem pressão)
- Fechar a entrada de água e baixar a
pressão a zero.
- Desenroscar a campânula
manualmente (Fig. 16) e retirá-la.
- Tirar o conjunto êmbolo motor
(Fig. 17) puxando para cima.
- A haste e o êmbolo mergulhador são
puxados para cima juntamente com o
êmbolo motor.
-Mudar e montar novamente o conjunto
na ordem inversa à desmontagem.
- Montar novamente a campânula
com cuidado para não danificar a junta
e enroscá-la à mão.
Fig. 16
Fig. 17
MUDANÇA DO ÊMBOLO MOTOR D3RE25IE (sem pressão)
©
DOSATRON INTERNATIONAL / 231
- Fechar a entrada de água e baixar
a pressão a zero.
- Desenroscar a campânula (Fig. 18)
e retirar o tubo de aspiração.
- Desenroscar a porca situada por
baixo (Fig. 19) e retirá-la.
- Segurar no êmbolo motor e rodar
o mergulhador um quarto de volta
(Fig. 20)
- E nxaguar abundantemente as
diferentes partes com água limpa e
montálas de novo (Fig. 21).
- Montar novamente a válvula (Fig.
21) no corpo doseador (Fig. 21),
empurrá-la até ao fundo.
- Montar novamente o subconjunto
de dosagem.
Fig. 18
Fig. 19
Fig. 20
Fig. 21
