SOSTITUZIONE DELLE GUARNIZIONI DELLA PARTE DOSAGGIO
(fuori pressione)
Periodicità : al meno una volta all’anno.
ATTENZIONE ! Non si deve utilizzare attrezzi o utensili metal-
lici
CONSIGLIO : Prima di qualsiasi smontaggio della parte dosaggio, si
consiglia di fare funzionare il DOSATRON aspirando dell’acqua pulita, per
sciacquare il sistema d’iniezione. In tal modo si evita qualunque contatto
con i prodotti eventualmente presenti nella parte dosaggio.
Portare occhiali e guanti di protezione durante ogni intervento di questo tipo !

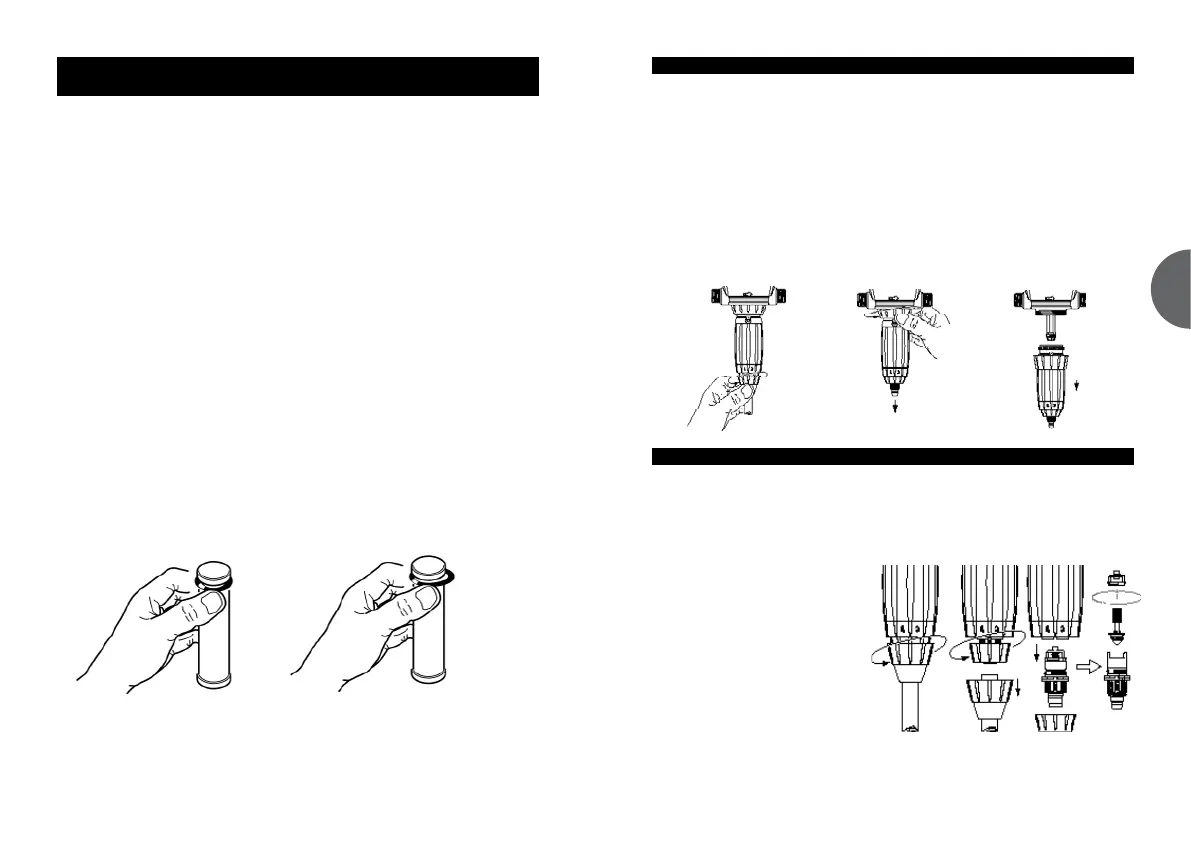

METODO PER TOGLIERE UNA GUARNIZIONE
Fig. 22 : Tra il pollice e l’indice, stringere il pezzo e la guarnizione; rispin-
gerlo verso il lato opposto per deformarlo.
Fig. 23 : Aumentare la deformazione per prendere il pezzo della guarni-
zione che sporge, toglierlo della sua scanalatura.
Pulire la portata della guarnizione senza attrezzi.
Il rimontaggio si fà a mano.
È molto importante che la guarnizione, una volta a posto, non stia attorci-
gliata, altrimenti l’ermeticità non sarebbe rispettata.
Fig.
Fig. 23
- Chiudere l’arrivo d’acqua e fare calare la pressione a zero.
- Svitare il dado e rimuovere il tubo di aspirazione (Fig. 27).
- Svitare e rimuovere il dado
che mantiene la valvola di
aspirazione (Fig. 28), smontare
quest’ultimo, poi risciacquare
abbondantemente con acqua
pulita le diverse parti.
- Riposizionarle seguendo
l’ordine e la posizione dello
schema (Fig. 29).
PULIZIA E RIMONTAGGIO DELLA VALVOLA DI ASPIRAZIONE
Fig. 27 Fig. 28 Fig. 29
Fig. 24
Fig. 26
Fig. 25
SOSTITUZIONE DELLE GUARNIZIONI DELLA PARTE
Vedere esplosi per i diversi modelli alla fine di questo manuale.
- Cambiare le guarnizioni di dosaggio al meno una volta all’anno.
- Chiudere l’arrivo d’acqua e fare calare la pressione a zero.
- Smontare il tubo di aspirazione di prodotto (Fig. 24), rimuovere la parte
dosaggio (Fig. 25).
- Tirare verso il basso per rimuovere la parte dosaggio (Fig. 26).
- Cambiare le guarnizioni della valvola e del gambo scanalato.
- Rimontare nel senso inverso allo smontaggio
a mano.
