W komplecie z DOSATRONem dostarczany jest przewód ssawny (który
można skrócić w razie potrzeby), umożliwiający użycie urządzenia z bardzo
pojemnym zbiornikiem.
Przewód musi obowiązkowo posiadać filtr siatkowy oraz balast.
Podłączenie ww. przewodu zostało opisane w osobnym rozdziale.
UWAGA: Wysokość zasysania wynosi maksymalnie 4 metry [13 ft].
Podłączyć przewód wyposażony w filtr siatkowy i balast, a następnie
zanurzyć w dozowanym roztworze.
A

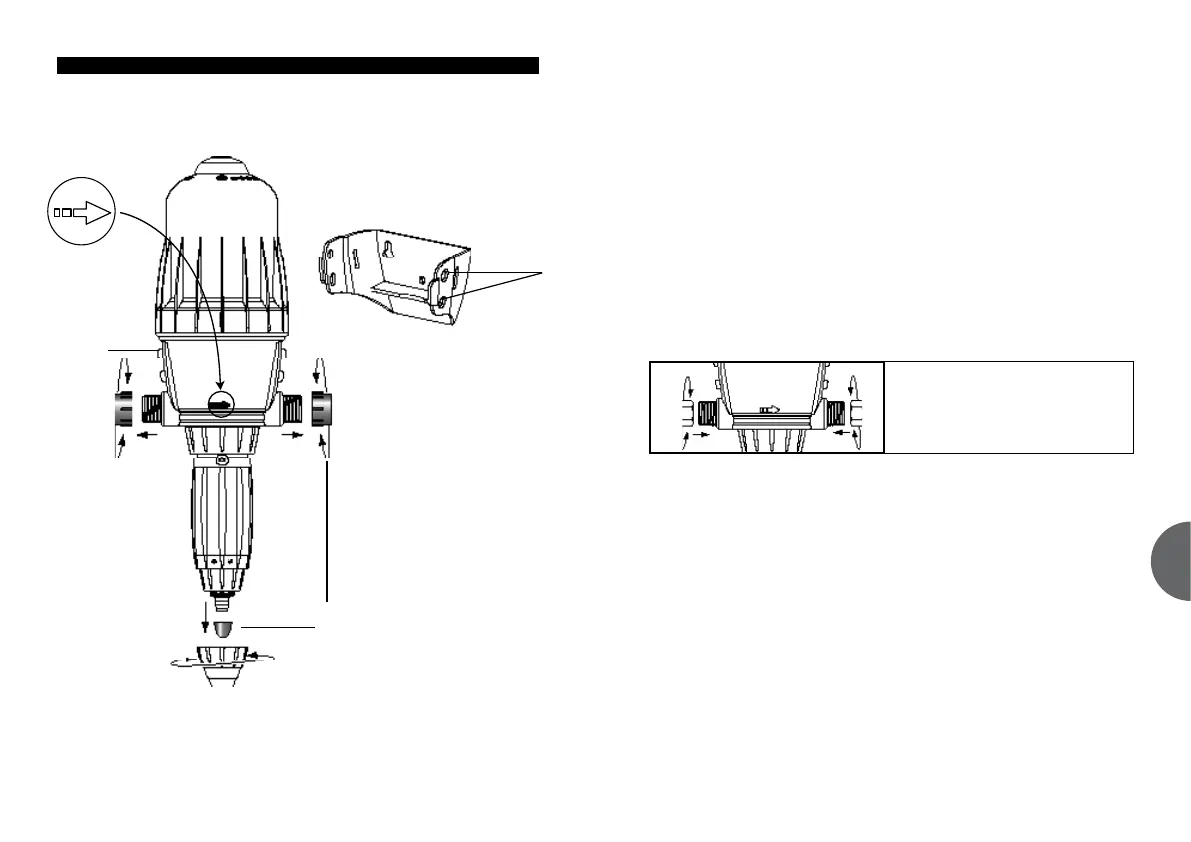

Rys. 1
C
B
P
r
z
e
p
ł
y
w
w
o
d
y
INSTALACJĘ NALEŻY WYKONAĆ BEZ ŻADNYCH NARZĘDZI
DOSATRON dostarczany jest w komplecie:
- ze ściennym uchwytem mocującym,
- z przewodem ssawnym z filtrem siatkowym
Uchwyt umożliwia zamocowanie DOSATRONu na ścianie.
Włożyć DOSATRON do ściennego uchwytu mocującego, odsuwając
nieco ramiona uchwytu w taki sposób, aby 4 wpustki znajdujące
się na głównym korpusie dozownika (Rys. 1-A) zaskoczyły w odpowiednie
otwory w uchwycie mocującym (Rys. 1-B).
Przed podłączeniem urządzenia do sieci wodociągowej zdjąć zaty.
czki ochronne (Rys. 1-C) zamykające otwory DOSATRONu.
INSTALACJA DOSATRONU
Dokręcanie zacisków 20N.m
lub 2kg.m
(uwaga: 1 N.m = 0.1 DaN.m)
ZALECENIA
Urządzenie można podłączyć do sieci wodociągowej giętkimi przewodami o
średnicy wewnętrznej 20 mm, zamocowanymi za pomocą opasek zaciskowych i
złączek obrotowych o Ø 20 x 27 mm [3/4”]. Należy upewnić się, że woda spływa
zgodnie z kierunkiem strzałek na korpusie
dozownika.
