Wanneer de DOSATRON al
eens gebruikt is lees dan eerst
§
VOORZORGSMAATREGELEN.
- Draai de slangwartelmoer (Fig. 11)
onder aan de zuigbuis los en schuif
hem over de zuigslang.
- Duw de zuigslang zo ver mogelijk over
de slangpilaar, en draai de wartelmoer
met de
hand aan (Fig. 12).
©
DOSATRON INTERNATIONAL / 153
©
DOSATRON INTERNATIONAL / 152
INTERNATIONALE HERLEIDINGEN
Uitgangspunt: instelling op 1% ⇒ 1/100 = 1 deel injectievloeistof plus 100
delen water.
bv.: instelling op 2% ⇒ 2/100 = 2 delen concentraat plus 100 delen water
Verhouding ⇒ 1/50

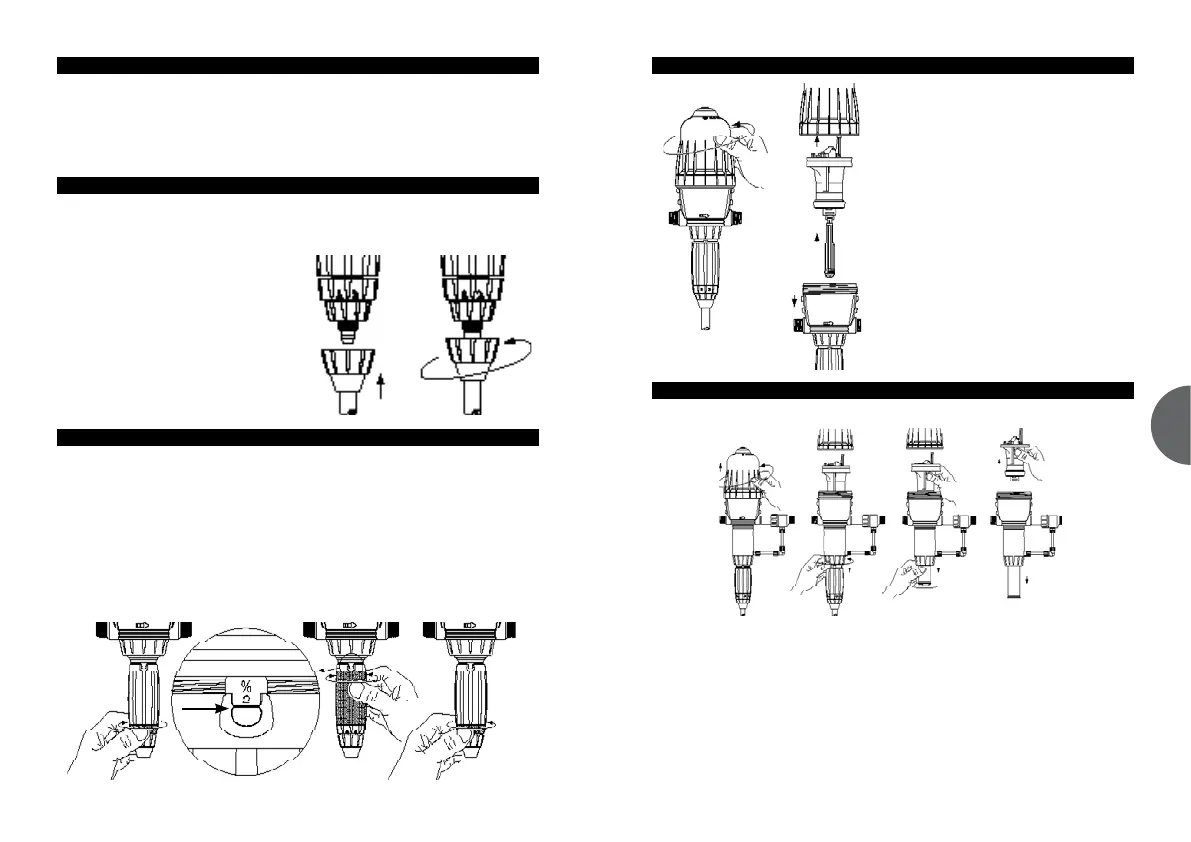

HET BEVESTIGEN VAN DE ZUIGSLANG
Fig. 11 Fig. 12
INSTELLEN VAN DE DOSERING (pomp niet onder druk)
Fig. 13
Fig. 14 Fig. 15
VERVANGEN VAN DE MOTOR (pomp niet onder druk)
- Schroef het bovenhuis van de
doseerpomp met de hand los (Fig.
16).
De aandrijfzuiger (Fig.17) eruit halen
door deze naar boven te trekken.
- De stang en de dompelaar volgen
de aandrijfzuiger naar boven.
- Het geheel vervangen en opnieuw
monteren.
- Het bovenhuis opnieuw monteren
en ervoor zorgen de pakking niet
te beschadigen en manueel te
schroeven.
Fig. 16
Fig. 17
BELANGRIJK ! Geen gereedschap gebruiken. Het instellen van de
dosering mag nooit onder druk plaatsvinden.
- Sluit de kraan aan de inlaatzijde en laat de drukwegvallen (Fig. 13).
- Draai de conische moer/blokkeerring los (Fig. 14).
- Draai de doseermoer links- of rechtsom zodat de afstelnaad in het
oog van de afstelring overeenkomt met de gewenste dosering (Fig. 14)
- Draai de blokkeerring weer vast (Fig. 15).
VERVANGING VAN DE AANDRIJFZUIGER D3RE25IE (zonder druk)
- Sluit de kraan aan de inlaatzijde en
laat de druk wegvallen.
- Schroef het bovenhuis van de
doseerpomp met de hand los (Fig. 18).
- Het doseerelement losschroeven
(Fig. 19) en verwijderen.
- De aandrijfzuiger vasthouden en
de dompelaar met een kwartdraai
losdraaien (Fig. 20).
- Het geheel vervangen en opnieuw
monteren in omgekeerde richting.
- Het bovenhuis opnieuw monteren
en ervoor zorgen de pakking niet te
beschadigen en manueel te schroeven
(Fig. 21).
- Plaats de verschillende onderdelen
in omgekeerde volgorde met de hand
terug.
Fig. 18
Fig.19
Fig. 20
Fig. 21
