2120

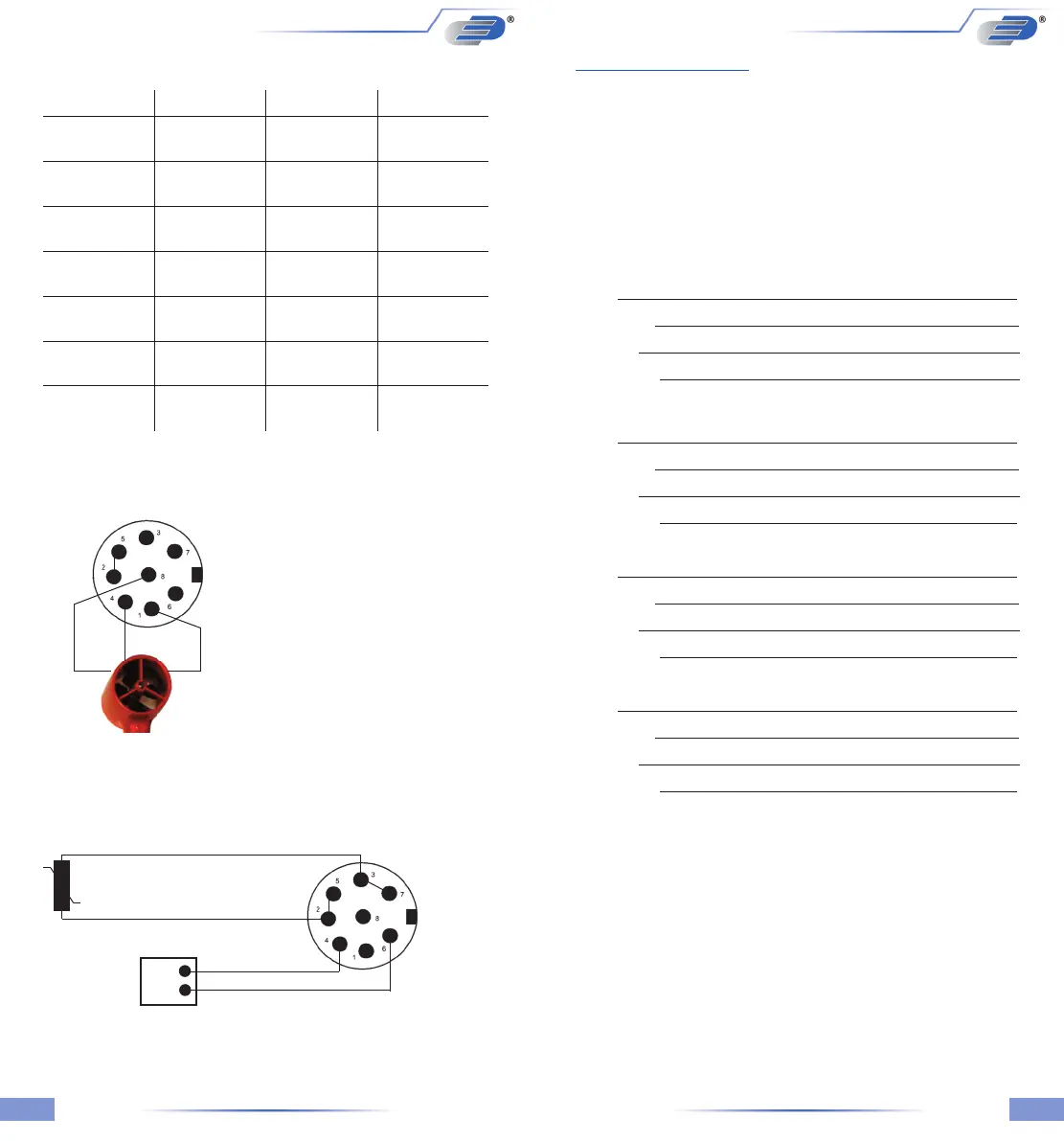

Internationale Kennfarben für Thermoelemente
Thermopaar DIN 43 722 DIN 43 710 ANSI MC 96.1
Typ R
Pt13Rh-Pt
orange
+ orange – weiß
weiß
+ rot - weiß
grün
+ schwarz - rot
Typ S
Pt10Rh-Pt
orange
+ orange – weiß
weiß
+ rot - weiß
grün
+ schwarz - rot
Typ J
Fe-CuNi
schwarz
+ schwarz - weiß
schwarz
+ weiß - rot
Typ T
Cu-CuNi
braun
+ braun - weiß
blau
+ blau - rot
Typ K
NiCr-Ni
grün
+ grün - weiß
... grün
+ rot - grün
gelb
+ gelb - rot
Typ N
NiCrSi-NiSi
rosa
+ rosa - weiß
Typ L
Fe-CuNi
braun
+ rot - blau
Fühleranschluß Flügelrad Mini Air6 (Serie P750/P755/P770)
Messkanal 1 /2
Lötseite
gelb
schwarz
weiß
Mini Air6 Flügelrad
Fühleranschluß Thermoelement (Serie P700)
Messkanal 1 /2
Pt100 Sensor
(Vergleichsmessstelle)
{im Stecker)
Lötseite
Miniaturthermoelementbuchse
gn (ws)
-
+
K
+
rt (gn)
Kabellänge 12 cm
7. Sensorkalibrierdaten
Unsere Qualitätsfühler tragen ganz entscheidend zur Genauigkeit und somit zur
Qualität Ihrer Messung bei. Um Ihnen den Austausch der Fühler ohne Verlust
an Messgenauigkeit so leicht wie möglich zu machen, werden unsere Fühler im
Werk vermessen und mit einem Code versehen, die die Kennlinie des Fühlers
beschreibt. Der Code ist auf einem Aufkleber gut lesbar am Fühler angebracht.
Beim Tausch eines Fühlers geben Sie unbedingt die Code-Nummer in das Mess-
gerät ein. Um mögliche Probleme zu vermeiden, insbesondere, wenn der Fühler
an schwer zugänglichen Stellen angebracht wird oder mehrere Fühler im Einsatz
sind, empfehlen wir Ihnen, sich diese Werte zu notieren:
Art.Nr.:
Bezeichnung:
Serien-Nr.:
Kalibrierdaten:
Art.Nr.:
Bezeichnung:
Serien-Nr.:
Kalibrierdaten:
Art.Nr.:
Bezeichnung:
Serien-Nr.:
Kalibrierdaten:
Art.Nr.:
Bezeichnung:
Serien-Nr.:
Kalibrierdaten:
