5756
P755-LOG/ P755B-LOG (2-canaux)
Canal de mesure 1/2 Pt100,
Thermocouples: Typ K, J, L, N, R, S, T
humidité, courant, résistance, voltage
Echelle de mesure
Pt100 -200...+850 °C
Thermocouples conforme DIN/IEC (-200...1760°C)
Résistance 0 ... 400 Ω
Humidité 0 %...100 %RH
Courant 0 ... 40 m/s
Précision
Pt100 ±0,03°C de -50°C...+199.99°C
±0,05°C de -200°C...-50.01°C
si non 0,05% v.M.
Thermocouples
R, S ±1,0 °C +0,1% v.M.
K, J, L, N, T ±0,2 °C de 0 °C...+200 °C
±0,5 °C à 1000 °C
±1,0°C p. reste plage
Humidité ±1.5% RH
Courant 1% v.E.
Résistance 0,5% de la valeur nale
Mémoire env. 6.000 valeurs
Résolution 0.0 1°C de -200 °C...+200 °C,
si non 0,1°C ou 0,1%
Ex-mark -
Durée de vie de la pile Env. 20 h
Fiche DIN 8-broches
Température de fonctionn-
ement admissible 0 °C ... +40 °C
Afchage écran 2-lignes LCD
Boîtier Matière plastique (ABS)
Dimensions 200 x 93 x 44 mm
Poids 350 g
Alimentation Pile 9 V
P770 (2-channel):
Canal de mesure 1/2 Pt100,
Thermocouples: Typ K, J, L, N, R, S, T
humidité, courant
Echelle de mesure
Pt100 -200...+850 °C
Thermocouples conforme DIN/IEC (-200...1760°C)
Résistance -
Humidité 0 %...100 %RH
Courant 0 ... 40 m/s
Précision
Pt100 ±0,1 °C de -100 °C...+200 °C, si non 0,1% v.M.
Thermocouples gem. DIN (-200...1760°C)
R, S ±1,0 °C +0,1% v.M.
K, J, L, N, T ±0,2 °C de 0 °C...+200 °C
±0,5 °C à 1000 °C
±1,0 °C p. reste plage
Humidité ±1,5%RH
Courant 1% v.E.
Résistance -
Mémoire env. 6.000 valeurs
Résolution 0,1°C, 0,1% et 0,1 m/s
Ex-mark -
Durée de vie de la pile appr. 20 hours
Fiche DIN 8-broches
Température de fonctionnement admissible 0 °C ... +40 °C
Afchage écran 2-lignes LCD
Boîtier Matière plastique (ABS)
Dimensions 200 x 93 x 44 mm
Poids 350 g
Alimentation Pile 9 V
5. Protocole d’interface
P700
Valeur de mesure 1 + 2 reconnaissance automatique FC (hex)
alternatively ü (ASCII)
----------------------------------------------------------------------------------------------------------
Enabling the keyboard 0 (hex)
----------------------------------------------------------------------------------------------------------
Read version number of rmware 6E (hex)
alternatively n (ASCII)
----------------------------------------------------------------------------------------------------------
Read memory (only LOG-instruments) 6C (hex)
alternatively I(ASCII)
----------------------------------------------------------------------------------------------------------
Device serial number S (ASCII)
----------------------------------------------------------------------------------------------------------
Interface parameter:
Baud rate 2400 baud
Data bit 8
Stop bit 2
Parity None
Attention: By sending the command FC (hex) you will get the complete data, the
instrument lock auto-matically the keyboard. To release the keyboard you have
to send the command 0 (hex).
The datas would be sent in the following format.
Data Type = String
The length of the string depends on the instrument (a two-channel or one-chan-
nel instrument).
For PC communication with the P700 series via the USB interface,
it is necessary to use a driver (VCP Virtual Com Port).
The required driver can be found on the optional “DE-Graph” software for P700-series
(order code 5090-0081). It is also possible to download the driver from the Inter-
net at: www.ftdichip.com.
Depending which PC operating system Used, there are different driver versions to select.

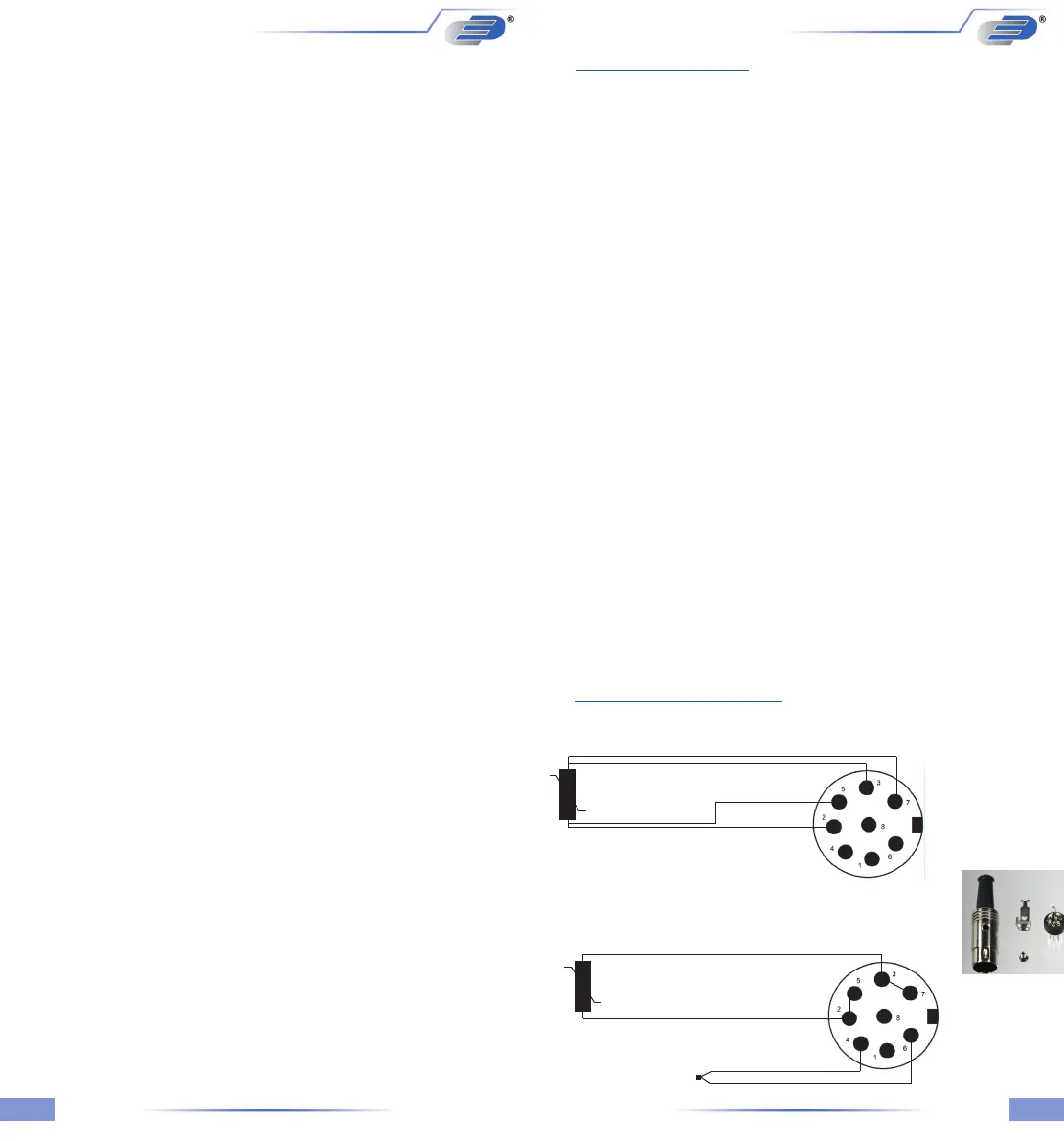

6. Raccordement des ches
Fiche de raccordement pour la sonde Pt100 4 Conducteurs (Série P700)
Canal de mesure 1 /2
Pt100 4-conducteurs
Détrompeur
Branchement du capteur thermocouple (Série P700)
Canal de mesure 1 /2
Pt100 2-conducteurs
Dans la che
Détrompeur
NiCr-Ni Thermocouple
-
+
