76
Auf der linken Displayseite erscheint eine kleine 1, die den Kanal anzeigt. Mit den
Pfeiltasten ( ) können Sie den Kanal ändern für den ein Fühler ausgewählt
werden soll. Mit (ENTER/MENUE) bestätigen Sie die Auswahl. Mit den Pfeiltasten
( ) können Sie jetzt folgende Fühler auswählen:
Messgröße Fühlerauswahl LCD-Anzeige geeignet für
(Probe) Messgerätetypen:
...............................................................................................................................
Temperatur Pt100 (RTD) P700/P700B/P705/P750/P755/
P770/P770B/P755-LOG/
P755B-LOG/P770-LOG
...............................................................................................................................
Temperatur Fe-CuNi Typ J für alle P700-Messgeräte
...............................................................................................................................
Temperatur NiCr-Ni Typ K für alle P700-Messgeräte
...............................................................................................................................
Temperatur Fe-CuNi Typ L für alle P700-Messgeräte
...............................................................................................................................
Temperatur NiCrSi-NiSi Typ N für alle P700-Messgeräte
...............................................................................................................................
Temperatur Pt13Rh-Pt Typ R P700/P700B/P705/P750/P755/
P770/P770B/P755-LOG/
P755B-LOG/P770-LOG
...............................................................................................................................
Temperatur Pt10Rh-Pt Typ S P700/P700B/P705/P750/P755/
P770/P770B/P755-LOG/
P755B-LOG/P770-LOG
...............................................................................................................................
Temperatur Cu-CuNi Typ T für alle P700-Messgeräte
...............................................................................................................................
Feuchte %rF P700/P700B/P705/P750/P755/
P770/P770B/P755-LOG/
P755B-LOG/P770-LOG
...............................................................................................................................
Strömung m/s P750/P755/P770/P770B/
P755-LOG/P755B-LOG/
P770-LOG
...............................................................................................................................
Druck Pa P750/P755/P770/P770B/
P755-LOG/P755B-LOG/
P770-LOG
...............................................................................................................................
Hitzdraht m/s P750/P755/P770/P770B/
P755-LOG/P755B-LOG/
P770-LOG
...............................................................................................................................
Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung. Mit (ESC)
gelangen Sie danach wieder in den Messmodus.
Hinweis: Stellen Sie sicher das die richtige Messgröße für den angeschlossenen
Fühler eingestellt ist. Wird eine Messgröße im Menü Prob verändert und mit der
Entertaste bestätigt wird automatisch die Standardkalibrierung verwendet.
Hinweis zum Kombinationsfühler (Temperatur und Feuchte): Stellen Sie
als Messgröße relative Feuchte für den Messkanal ein an dem der Kombifühler
angeschlossen ist. Möchten Sie den Temperaturwert des angeschlossenen
Kombifühlers ebenfalls angezeigt bekommen müssen Sie sicherstellen, dass der
Kanal an dem kein Kombifühler angeschlossen ist deaktiviert ist (Siehe Kapitel
1.4.5./Chnl).
1.4.3 Anzeigeoption Differenztemperatur aktivieren/deaktivieren / (Lin2)
(Nur für 2-Kanalgeräte)
Drücken Sie die Taste (ENTER/MENUE) und wählen Sie Lin2 mit Hilfe der
Pfeiltasten (
) aus, danach drücken Sie (ENTER/MENUE) erneut. Mit den
Pfeiltasten ( ) können Sie jetzt die Anzeige Differenztemperatur aktivieren
T1-T2 oder deaktivieren (T1-T2 auf dem LCD sichtbar = Differenztemperatur aktiv).
Mit (ENTER/MENUE) bestätigen Sie die gewünschte Einstellung. Mit (ESC)
gelangen Sie danach wieder in den Messmodus.
1.4.4 Kalibrierfunktion / (CAL)
Ihr Messgerät bietet Ihnen die Möglichkeit beim Tausch von Fühlern eine einfache
Kalibrierung durchzuführen, um so die herstellungsbedingten Toleranzen der
Fühler auszugleichen und eine gleichbleibend hohe Genauigkeit Ihrer Messkette
zu gewährleisten.

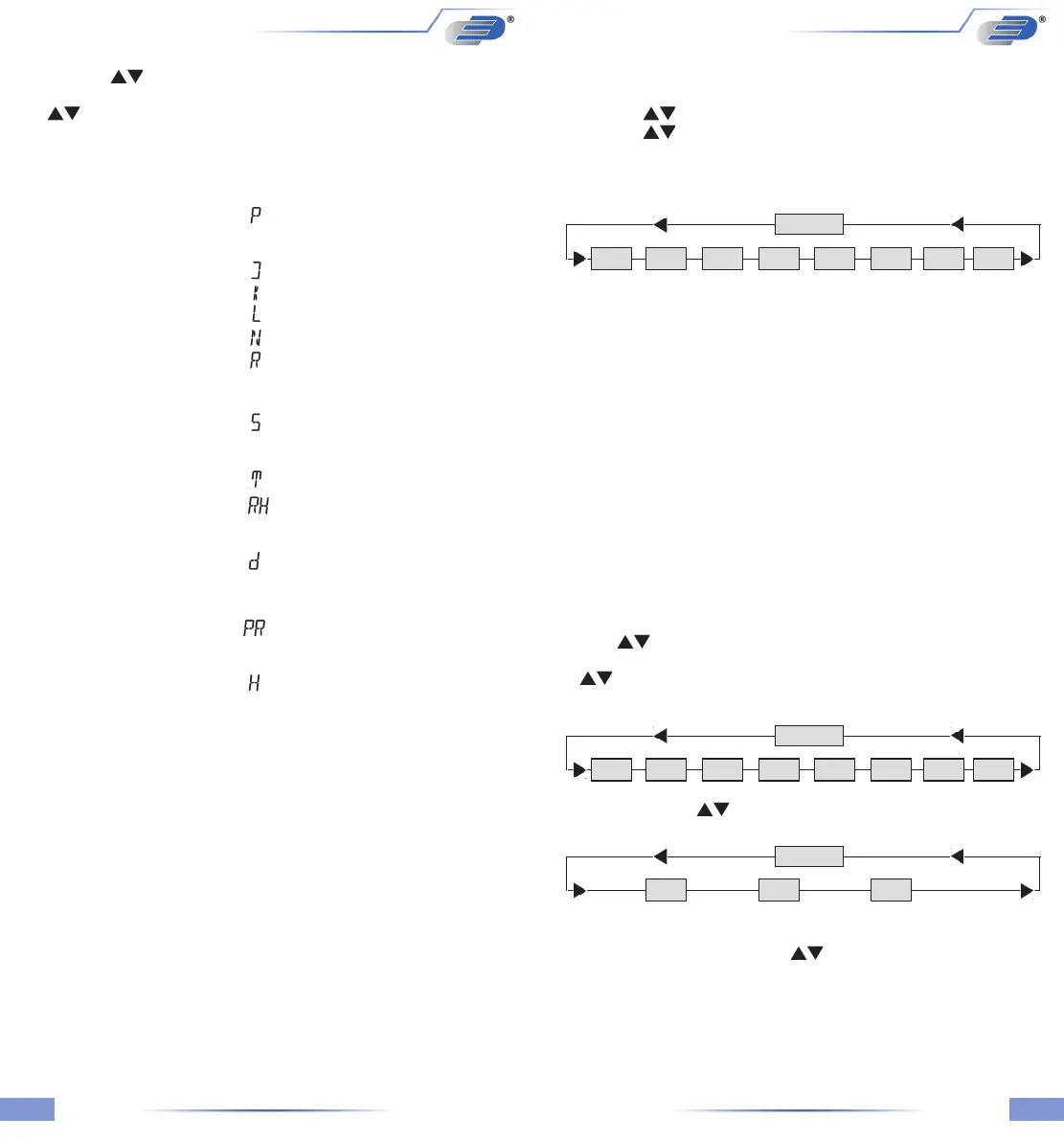

MENUE
Lo6Unit L in 2 CAL ChnI ArEAProb bLE
Hinweis: Zur Anzeige der Differenztemperatur müssen beide Kanäle aktiviert
sein.
Das Gerät beinhaltet 3 verschiedene Kalibriermodi:
1) (OFF): Standardkennlinie
(z.B. bei Pt100-Widerstandsmessungen DIN IEC 60751)
2) (OP1): Nummernkalibrierung (Der 2 x 4-stellige Code ist bei unseren Fühlern
auf dem Handgriff gut sichtbar angebracht) entspricht einem 2-Punkteabgleich
3) (OP2): Physikalische Kalibrierung (Kalibrierung mit Vergleichsnormalen:
1-Punkt-, 2-Punkt- oder 3-Punkteabgleich möglich)
CAL = kalibrieren
Drücken Sie die Taste (ENTER/MENUE) und wählen Sie CAL mit Hilfe der Pfeil-
tasten (
) aus, danach drücken Sie (ENTER/MENUE) erneut. Auf der linken
Displayseite erscheint eine kleine 1, die den Kanal anzeigt. Mit den Pfeiltasten
( ) können Sie den Kanal auswählen (1 oder 2) der kalibriert werden soll. Mit
(ENTER/ MENUE) bestätigen Sie die Auswahl.
MENUE
Lo6Unit L in 2 CAL ChnI ArEAProb bLE
Mit den Pfeiltasten ( ) können Sie jetzt die gewünschte Kalibrierfunktion
auswählen.
CAL
oP 1 oP 2CoFF
Standard-Linearisierung gemäß DIN IEC 60751 / CoFF
Wählen Sie mit Hilfe der Pfeiltasten ( ) CoFF aus. Mit (ENTER/MENUE)
bestätigen Sie die gewünschte Einstellung. Mit (ESC) gelangen Sie danach
wieder in den Messmodus.
