GH_ Betrieb

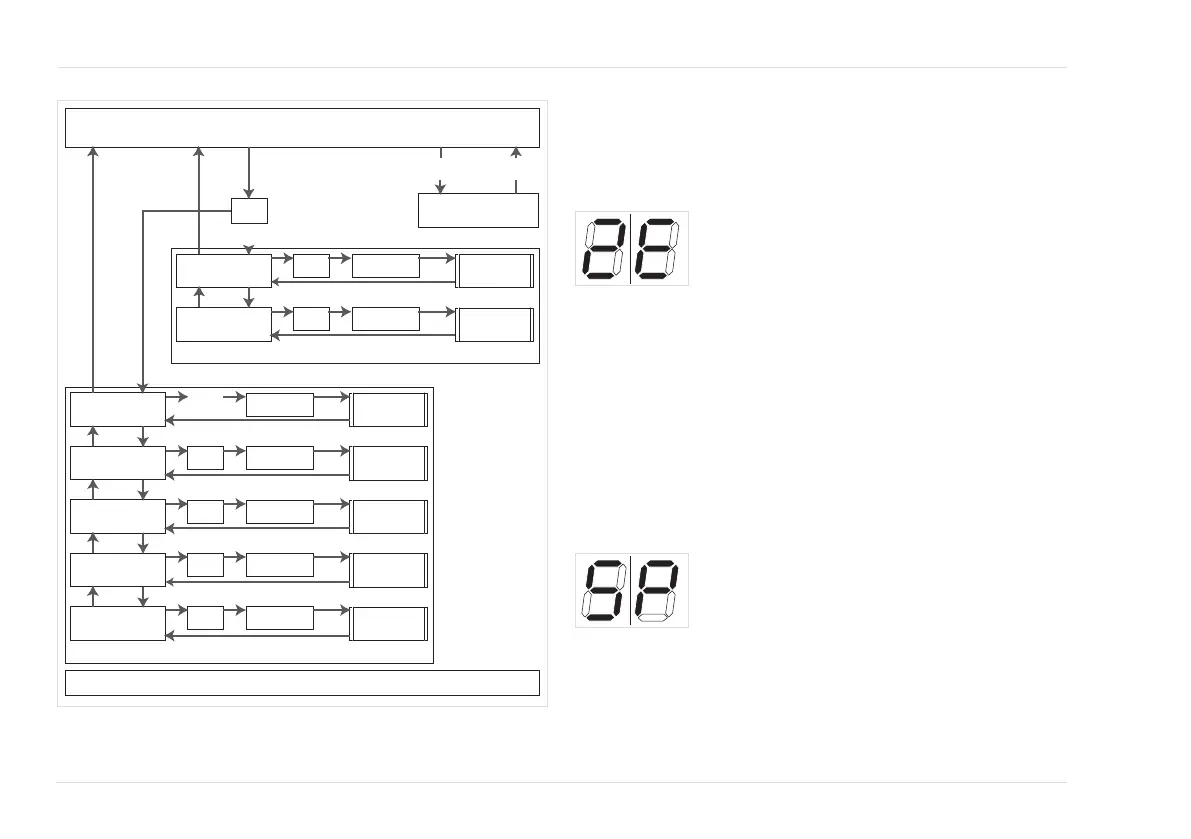

4.3.2 Kalibriermenü
– Zum Einstieg in das Kalibriermenü die Taste ▼ für eine Dauer von mehr als
einer und weniger als drei Sekunden betätigen. In der Anzeige blinkt der
Punkt rechts unten, um den Kalibrierzustand anzuzeigen.
ZE – Justierung des Nullpunktes
– Mit Taste ▲ oder ▼ navigieren bis in der Anzeige ZE ("ZEro") erscheint und
mit Tasten (▲+▼) bestätigen. Das Ausgangssignal schaltet auf 3,4 mA.
– In der Anzeige erscheint die aktuell gemessene Gaskonzentration
(negative Werte werden bis "–9" bzw. "-.9" angezeigt).
– Sensor mit Nullgas beaufschlagen und warten bis sich die Anzeige
stabilisiert hat (maximal 3 Minuten).
– Tasten (▲+▼) drücken, um den angezeigten Wert als neuen Nullpunkt zu
speichern.
– Tasten (▲+▼) erneut drücken um die Funktion zu beenden. Es erscheint
wieder die Anzeige ZE.
– Taste ▼ betätigen um anschließend die Empfindlichkeit zu justieren oder
– Taste ▲ betätigen um wieder in den Messbetrieb zu schalten.
SP – Justierung der Empfindlichkeit
41490
Messbetrieb
Anzeige des Messwertes 0 bis 99 bzw. 0 bis 9.9
Stromausgang 4 bis 20 mA
Wird in einem beliebigen Zustand länger als 4 Minuten keine Taste betätigt, so wird das Menü automatisch und ohne
Speicherung verlassen und wieder der aktuelle Messwert angezeigt.
SL
Testen 4-20 mA
Störung
Anzeige E0 bis E8
Stromausgang 1 mA
Störung
beseitigt
Auftreten
einer Störung
lang
(>3 s)
kurz (>1 s und <3 s)
CL
Kalibrierung 4-20 mA
CU
Einstellen Sensorstrom
dP
Dezimalpunkt einstellen
So
Software-Version
Tasten
▲+▼
Tasten
▲+▼
Tasten
▲+▼
Tasten
▲+▼
Tasten
▲+▼
Stromausgang
4.0 mA
Stromausgang
4.0 mA
Stromausgang
3.4 mA
Stromausgang
3.4 mA
Stromausgang
3.4 mA
Stromausgang
auf X mA setzen
Stromausgang
kalibrieren
Sensorstrom
justieren
Anzeige des
Dezimalpunktes
Anzeige der
Software-Version
Wartungsmenü
ZE
Kalibrierung
Nullpunkt ▼
SP
Kalibrierung
Empfindlichkeit
Tasten
▲+▼
Taste
▼M
Tasten
▲+▼
Stromausgang
3.4 mA
Stromausgang
3.4 mA
Nullpunkt
justieren
Empfindlichkeit
justieren
Kalibriermenü
▲
▲
▲
▲
▲
▼
▲
▲
▼
▼
▼
