IU_ Fonctionnement
– Naviguer dans l'affichage à l'aide des touches ▲ ou ▼ jusqu'à parvenir à
l'affichage SP (« SPan ») et confirmer avec les touches (▲+▼).
– La concentration de gaz étalon utilisée lors du dernier calibrage apparaît
à l'écran en %LIE.
– Les touches ▲ ou ▼ permettent de régler la concentration du gaz
étalon actuellement utilisé par incréments de 1-%LIE entre 20 et
99 %LIE (ou par incréments de 0,1-%LIE entre 2,0 et 9,9 %LIE). La
fonction de répétition est activée en appuyant de manière prolongée sur
les touches.
– Presser les touches (▲+▼), appliquer le gaz étalon au capteur et patienter
jusqu’à ce que la valeur mesurée affichée se stabilise (maximum 3
minutes).
– Presser les touches (▲+▼) pour refaire le calcul de l’amplification interne et
l'enregistrer.
– Presser les touches (▲+▼). L’écran affiche une valeur de référence pour la
sensibilité du capteur (signal de pontage à amplification constante).
– Presser les touches (▲+▼) pour terminer la fonction. L'affichage SP
réapparaît.
– Actionner deux fois la touche ▲ pour repasser en mode de mesure.
4.3.3 Menu de maintenance
– Pour accéder au menu de maintenance, presser la touche ▼ pendant plus
de 3 secondes jusqu'à ce que « SL » s’affiche et que le point situé en bas à
droite clignote pour indiquer la maintenance en cours.

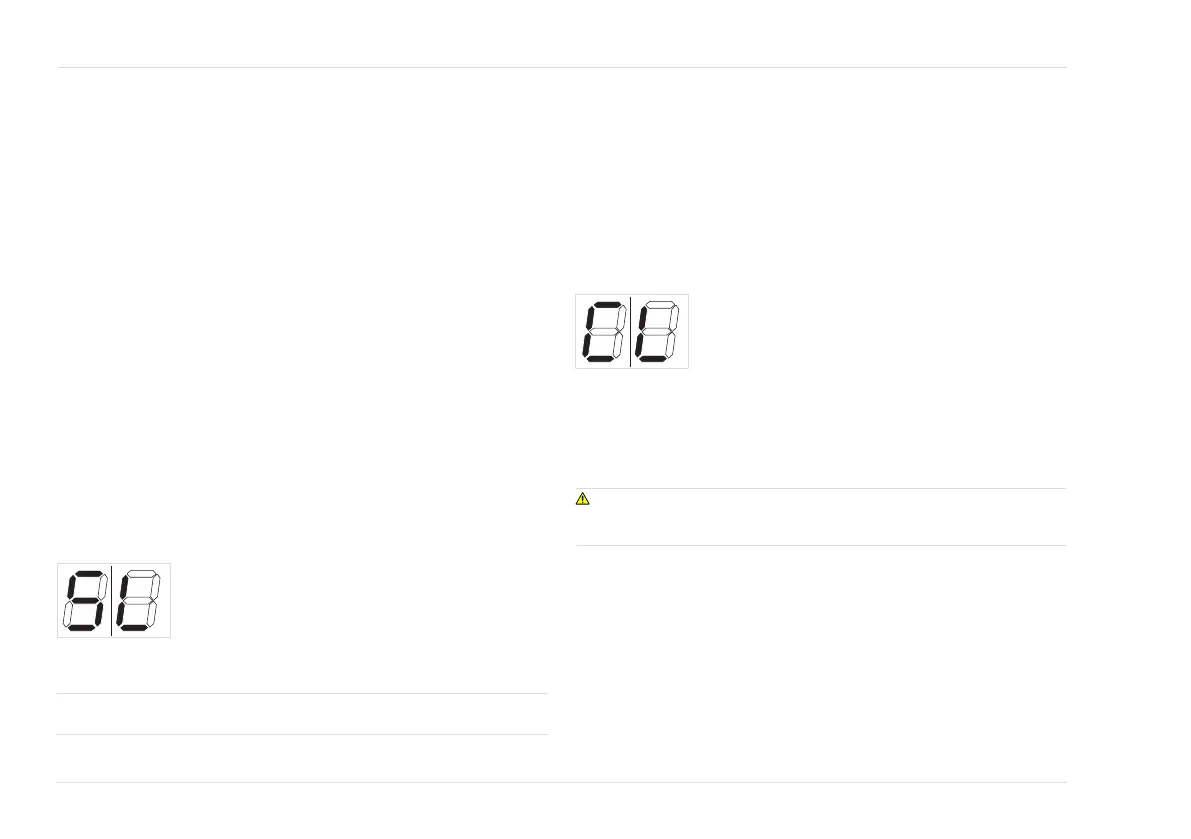

SL – Régler la sortie électrique sur X mA
Cette fonction permet de régler le signal de sortie du transmetteur sur certaines
valeurs constantes afin de procéder à des tests.
REMARQUE
Cette fonction peut déclencher des alarmes sur la centrale !
– Naviguer dans l'affichage à l'aide des touches ▲ ou ▼ jusqu'à parvenir à
l'affichage SL (« Set Loop ») et valider avec les touches (▲+▼).
– L’intensité de sortie est réglée sur 4 mA, l’écran affiche « 04 ».
– La touche ▲ ou ▼ permet de régler l'intensité de sortie entre 1 et 22 mA
par incréments de 1 mA. La fonction de répétition est activée en appuyant
de manière prolongée sur les touches.
– Presser les touches (▲+▼) pour terminer la fonction. L’affichage SL
réapparaît.
– Actionner une seule fois la touche ▲ pour repasser au mode de mesure.
CL – Calibrage de l’intensité de sortie
Cette fonction permet de calibrer l’intensité de sortie du transmetteur.
Autrement dit, une intensité de 4 mA est affectée à l’affichage 0 %LIE et une
intensité de 20 mA est affectée à l'affichage de 100 %LIE ou 10 %LIE. D'une
manière générale, le signal de sortie dans la centrale doit être mesurable
comme chute tension au moyen de la résistance d'entrée, sinon la boucle de 4
à 20mA doit être coupée pour y intégrer un ampèremètre.
AVERTISSEMENT
Si la boucle est coupée sur le transmetteur pour procéder à des mesures, la
protection contre l'explosion est supprimée !
– Naviguer avec les touches ▲ ou ▼ jusqu'à ce que CL (« Calibrate Loop »)
s'affiche.
– Presser les touches (▲+▼). Le point de référence inférieur est réglé ainsi.
À l'écran apparaît « 04 », ce qui correspond à 4 mA.
– Relever l'intensité sur l'instrument de mesure ou dans la centrale.
– Avec la touche ▲ ou ▼ , régler l'intensité de sortie de telle sorte que
l'ampèremètre affiche une intensité aussi proche que possible de 4mA (3,95
à 4,05 mA). La fonction de répétition est activée en appuyant de manière
prolongée sur les touches.
