Dräger PEX 3000

Fonctionnement_ IU
_ Dräger PEX 3000 
– Presser les touches (▲+▼). Le point de référence est ainsi enregistré suivi
du passage au point de référence supérieur ; l'écran affiche « 20 », ce qui
correspond à 20 mA.
– Relever l'intensité sur l'instrument de mesure ou dans la centrale.
– Avec la touche ▲ ou ▼ , régler l'intensité de sortie de telle sorte que
l'ampèremètre affiche une intensité aussi proche que possible de 20 mA
(19,95 à 20,05 mA). La fonction de répétition est activée en appuyant de
manière prolongée sur les touches.
– Presser les touches (▲+▼). Cela enregistre le point de référence supérieur
et arrête la fonction. La mention CL réapparaît.
– Actionner deux fois la touche ▲ pour repasser en mode de mesure.

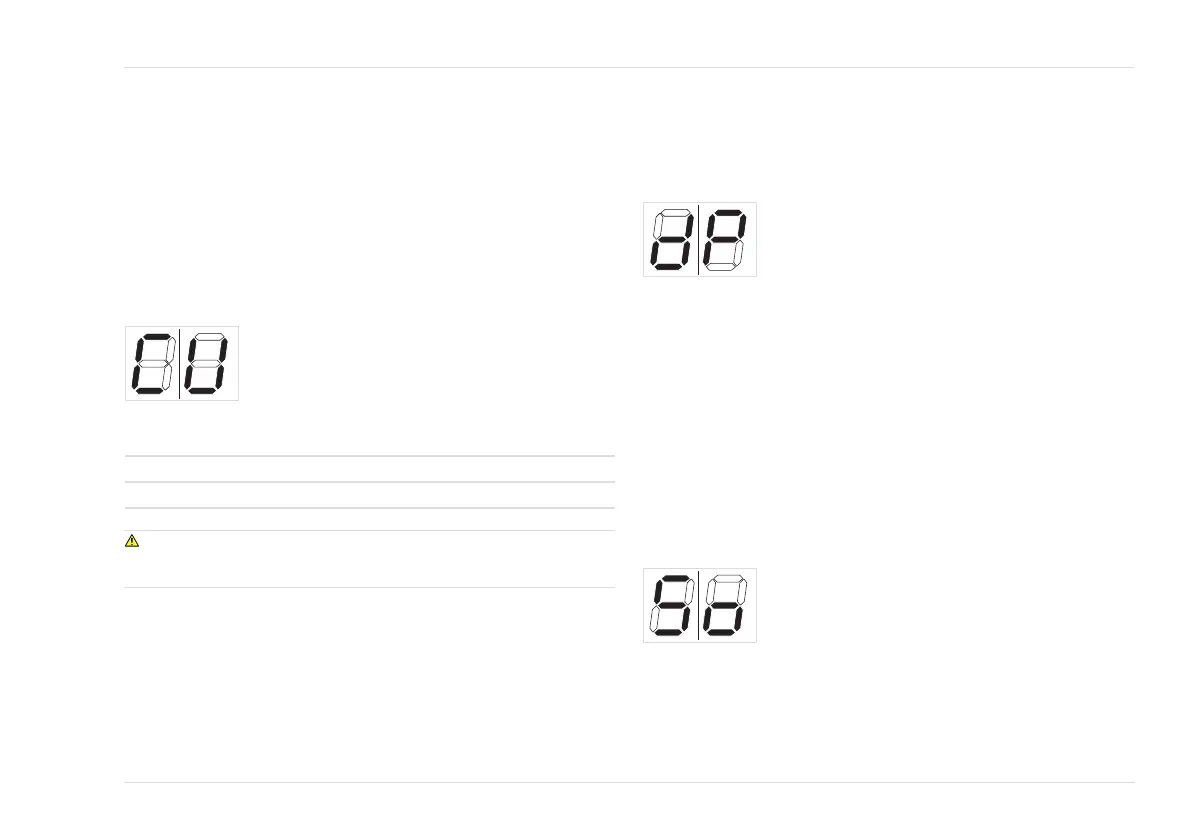

CU – Réglage de l’intensité du capteur
Cette fonction sert au réglage du capteur si un capteur doit être utilisé avec une
intensité différente de celle réglée en usine. Intensités réglées en usine :
AVERTISSEMENT
Après réglage de l'intensité du capteur, le point zéro et la sensibilité du
transmetteur doivent être de nouveau calibrés !
– Naviguer dans l'affichage à l'aide des touches ▲ ou ▼ jusqu'à parvenir à
l'affichage CU (« CUrrent ») et valider avec les touches (▲+▼).
– Les deux derniers chiffres de l'intensité actuelle du capteur apparaissent
à l'écran, par exemple l'affichage pour 270 mA est « 70 ».
– Les touches ▲ et ▼ permettent de régler l'intensité du capteur entre
240 mA (affichage « 40 ») et 300 mA (affichage « 00 ») par incréments de
1 mA. La fonction de répétition est activée en appuyant de manière
prolongée sur les touches.
– Appuyer sur les touches (▲+▼) afin d'activer et d'enregistrer la valeur
affichée comme nouvelle intensité du capteur et pour mettre fin à la
fonction. La mention CU réapparaît.
– Actionner trois fois la touche ▲ pour repasser en mode de mesure.
dP – Activer la virgule décimale
Cette fonction permet d'activer la virgule décimale dans l'affichage si le
DrägerSensor LC M (type XTR 0010 ou XTR 0011) ou le transmetteur distant
de type XTR 0090 ou XTR 0091 avec la tête de mesure SE Ex LC ... DQ est
utilisé dans une plage de mesure de 0 à 9,9 %LIE. La virgule décimale
n'apparaît que sur les concentrations affichées en %LIE.
– Naviguer dans l'affichage à l'aide des touches ▲ ou ▼ jusqu'à parvenir à
l'affichage dP (« virgule décimale ») et valider avec les touches (▲+▼). Si
la virgule décimale a déjà été activée, elle s'affiche maintenant et le point
clignotant en bas à droite est désactivé.
– Activer ou désactiver le point décimal avec les touches ▲ et ▼.
– Appuyer sur les touches (▲+▼) afin d'enregistrer l'état actuel et de mettre
fin à la fonction. dP apparaît à l'écran. La virgule décimale activée n'est plus
visible, à la place, le point en bas à droite clignote de nouveau.
– En appuyant quatre fois sur la touche ▲ pour revenir au mode de mesure.
So – Affichage Version du logiciel
Pour documenter les modifications du logiciel nécessaires, cette fonction
permet d'afficher la version du logiciel utilisée dans le transmetteur.
41505
Type XTR 0000, XTR 0001, XTR 0090 et XTR 0091 : 255 mA
Type XTR 0010 et XTR 0011 : 276 mA
4150741508
