Dräger PEX 3000

Fonctionnement_ IU
_ Dräger PEX 3000 
ATTENTION
Les câbles sans protection ne doivent pas dépasser des bornes à ressorts. Le
concept de protection contre l'explosion impose qu'il soit impossible, lors
d'interventions de maintenance, de toucher les câbles sans protection avec une
sonde d'un diamètre de 2,5 mm (indice de protection IP 30).

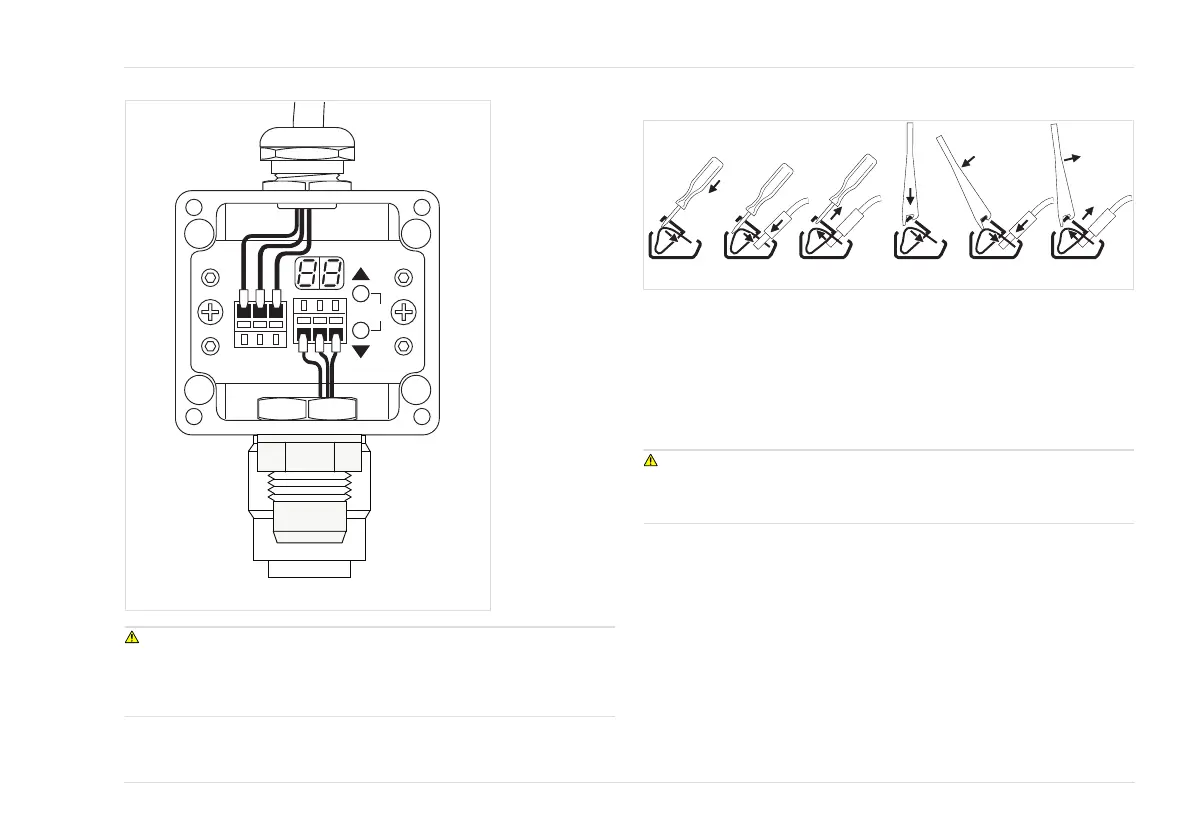

Manipulation des bornes à ressort du transmetteur
1. Insérer le tournevis (largeur 3 mm) ou l’outil spécial fourni avec l’appareil
(voir aussi la liste de commandes, (Voir "Liste de commande", page 72))
dans la borne.
2. Presser le ressort vers le bas. Ceci permet d’ouvrir la partie inférieure de la
borne. Insérer l’extrémité dénudée du câble, si nécessaire avec l'embout,
dans la partie inférieure.
3. Retirer le tournevis ou l’outil spécial de la partie supérieure. La connexion
électrique est établie par la force élastique.
ATTENTION
Les bornes à ressort sont fixées au convertisseur de 4 à 20 mA. Si les bornes à
ressort sont endommagées par une manipulation non conforme, remplacer
l'ensemble du convertisseur.
4.3 Structure du menu
Le transmetteur PEX 3000 est équipé d'un écran à deux chiffres et à 7
segments et de deux touches de défilement (touche ▲ et touche ▼) permettant
de naviguer dans les menus décrits. L'actionnement simultané des deux
touches de défilement correspond à la fonction de la touche OK et sera
représenté ci après par « (▲+▼) ». La touche ▼ est signalée par un M
supplémentaire pour indiquer que cette touche permet de passer du menu de
mesure au menu de calibrage ou au menu de maintenance. Pour quitter ces
deux menus, utiliser la touche ▲. L'affichage et les touches sont accessibles
après ouverture du boîtier (voir la figure).
41480
OK
M
41484
1 2 3 1 2 3
