Dräger PEX 3000

 _ Dräger PEX 3000
IU_ Fonctionnement
Câblage à l’intérieur du transmetteur
– Insérer les fils isolés (longueur min 55 mm) après avoir les dénudés sur env.
5 mm dans la borne à ressort en procédant le plus directement possible.
– Pour le câblage de l’alimentation et la transmission du signal, n’utiliser que
des câbles d’une section minimum de 0,75 mm2. Il est possible d’utiliser
des câbles d’une section de 0,5 mm2 s’ils sont pourvus d’un embout isolé
(Zoller+Fröhlich, type V3AE0005, V3AE0037 ou produit similaire). Ceci
permet de garantir que l'indice de protection IP 30 est conservé même
lorsque le couvercle du boîtier est ouvert pour maintenance.
Uniquement les types XTR 0090 et XTR 0091 :
– Pour le câblage entre le transmetteur de gaz et la tête de mesure (par ex.
tête de mesure SE Ex ... DQ) utiliser uniquement des câbles présentant une
section d’au moins 0,75 mm2. Il est possible d’utiliser des câbles d’une
section de 0,5 mm2 s’ils sont pourvus d’un embout isolé (Zoller+Fröhlich,
type V3AE0005, V3AE0037 ou produit similaire). Ceci permet de garantir
que l'indice de protection IP 30 est conservé même lorsque le couvercle du
boîtier est ouvert pour maintenance.
44416

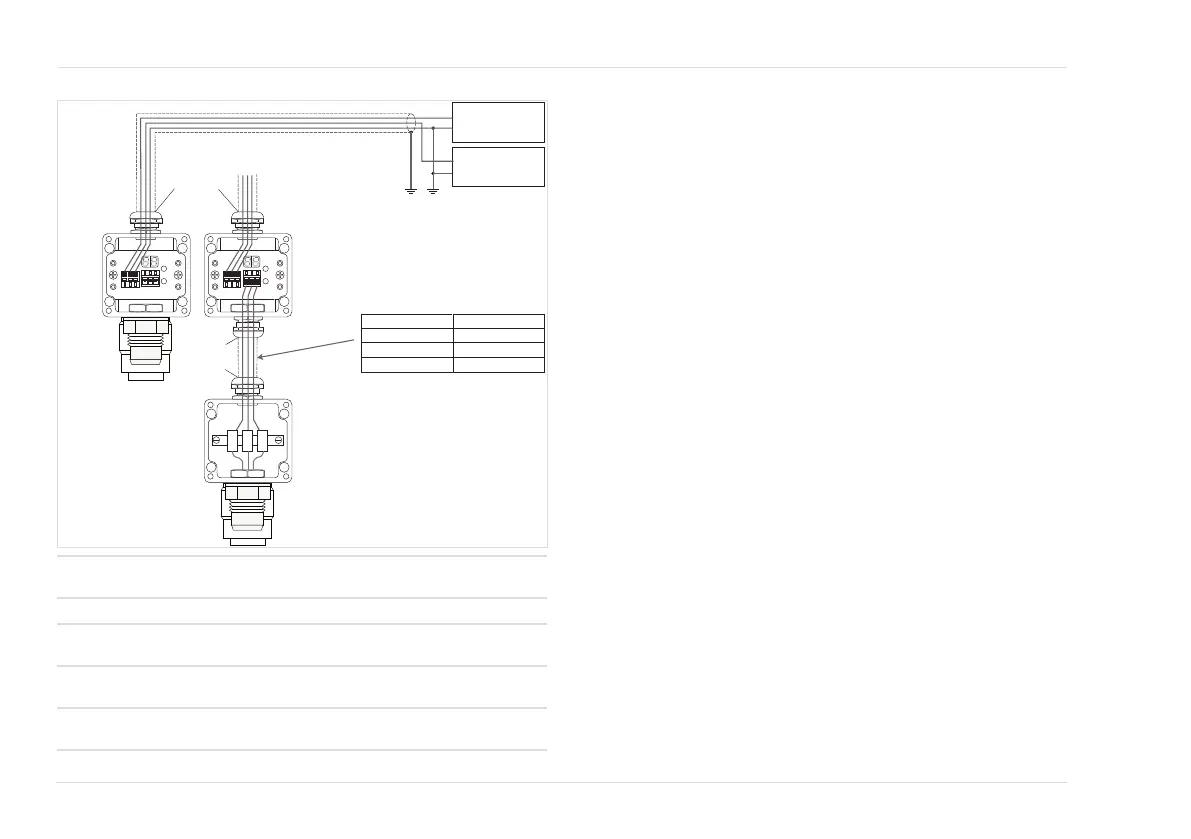

PEX 3000, tous les types PEX 3000, types XTR 0090 et
XTR 0091
Connexion à la centrale : Connexion à la tête de mesure
Raccorder la borne +24 V à +24
Volt
Raccorder la borne br/br à la
borne 1
Raccorder la borne SIG à
l’entrée de 4 à 20 mA
Raccorder la borne ge/yw à la
borne 2
Raccorder la borne 0 V à 0 Volt Raccorder la borne sw/bk à la
borne 3
+24 volts
0 volts
Blindage du câble
dans le presse-étoupe
d’entrée
PEX 3000
Modèle XTR 0000,
XTR 0001,
XTR 0010
et XTR 0011
Blindage
du câble dans le
presse-étoupe
d’entrée
PEX 3000
Modèle XTR 0090,
XTR 0091
Tête de mesure
Polytron SE Ex PR ... DQ
Bloc
d’alimentation
24 V 20 %,
0,15 A
4 à 20 mA
0 mA
Centrale
Longueur max. du câble
50 m
100 m
150 m
Section du conducteur
0,5 mm
2
1,0 mm
2
1,5 mm
2
12
3
12
3
