Dräger PEX 3000

Funcionamiento_ HV
_ Dräger PEX 3000 
ADVERTENCIA
Después de un cambio de sensor, el punto cero del transmisor puede estar al
principio tan desintonizado que el valor negativo no se pueda visualizar. La
visualización es entonces "--". En este caso, presionar igualmente las teclas
(▲+▼) para guardar el nuevo valor cero y, en caso necesario, volver a realizar
la calibración del punto cero.
– Pulsar las teclas (▲+▼) para finalizar la calibración del punto cero. En la
pantalla aparece ZE.
– Presionar la tecla ▲ para volver al modo de medición o la tecla ▼ para
calibrar la sensibilidad.
4.4.2.2 Calibración de la sensibilidad
¡Antes de la calibración de la sensibilidad siempre es necesario calibrar primero
el punto cero!

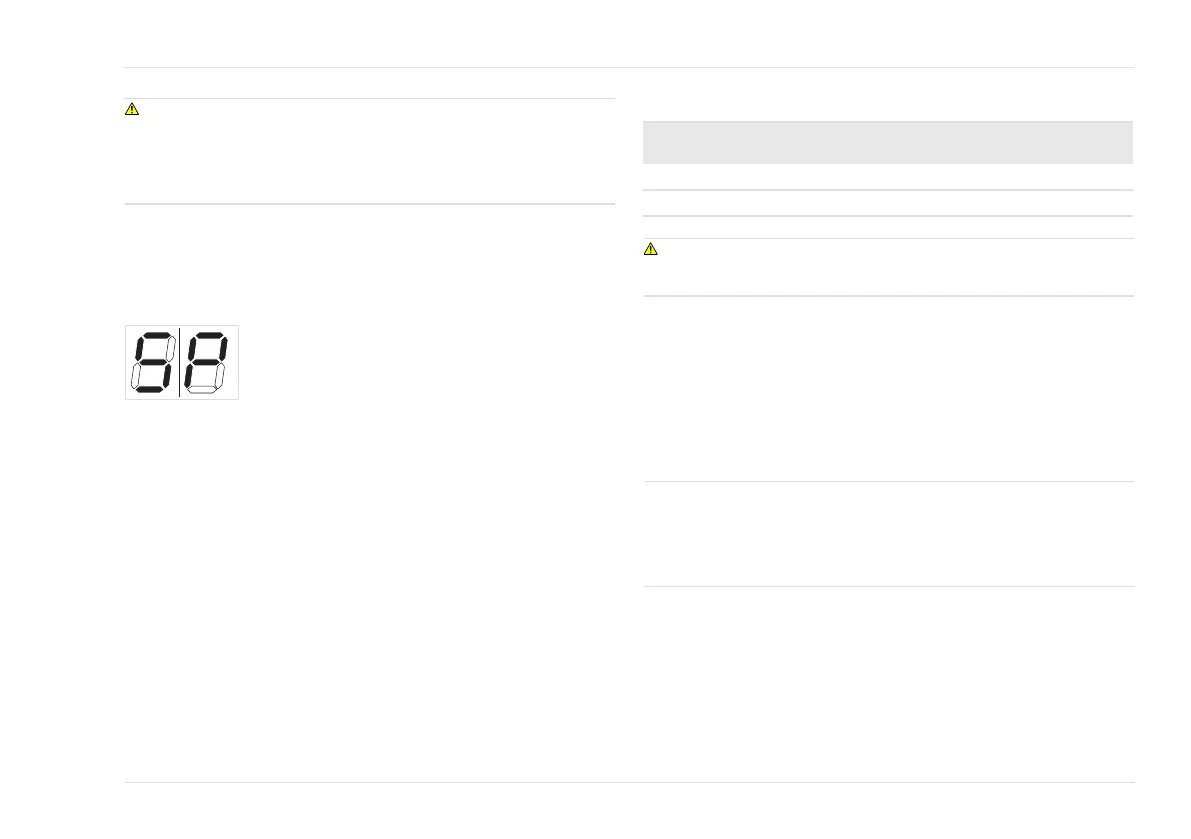

– Desplazarse con las teclas ▲ o ▼ por el menú de calibración hasta que en
la pantalla aparezca SP ("SPan") y confirmar con las teclas (▲+▼). La
señal de medición se ajusta a 3,4 mA para mostrar la actividad de
calibración en la central.
 En la pantalla aparece la concentración del gas de prueba en %LIE utilizada
en la última calibración.
– Con las teclas ▲ o ▼ es posible ajustar la concentración del gas de prueba
actualmente utilizado en pasos de 1-%LIE entre 20 y 99 %LIE.
– Con el tipo XTR 0010 aparece un punto decimal, es decir, la concentración
del gas de prueba se puede ajustar en pasos de 0,1-%LIE entre 2,0 y 9,9
%LIE.
– La pulsación prolongada de las teclas activa la función de repetición.
Concentración de gas de prueba recomendada:
PRECAUCIÓN
El gas de prueba debe estar compuesto por el componente de gas a vigilar y
aire. ¡No deben utilizarse gases de calibración contenidos en nitrógeno!
– Presionar las teclas (▲+▼) y en función del tipo de transmisor, conducir el
gas de prueba con la concentración recomendada (véase la tabla) y con un
flujo de aprox. 0,5 L/min a través del adaptador de calibración.
– Cuando la pantalla se haya estabilizado (máximo 3 minutos), presionar las
teclas (▲+▼) para volver a calcular la amplificación interna necesaria del
transmisor. Ahora aparece la visualización de los valores de medición con
el nuevo cálculo de la amplificación que hasta ese momento no estaba
guardado. Si transcurren más de 4 minutos en ese estado, se abandonará
la función de calibración automáticamente y se restablecerá la amplificación
original.
AVISO
Después de un cambio de sensor, la amplificación de la señal interna del
transmisor puede ser al principio tan alta que el valor de medición no se pueda
visualizar. La visualización es entonces de "99" o "9,9". En este caso, pulsar
igualmente las teclas (▲+▼) para calcular de nuevo la amplificación interna y
guardarla, y para realizar de nuevo la calibración de la sensibilidad.
– Pulsar las teclas (▲+▼). De esta forma se guarda definitivamente la nueva
amplificación. En la pantalla aparece un valor de referencia para la
sensibilidad del sensor (señal transversal amplificada constante). Si este
valor de referencia es inferior a 10, se mostrará con decimales.
– La sensibilidad real del sensor en mV por %LIE se obtiene mediante la
multiplicación del valor de referencia por el factor 2 y la división entre 100
(o, en el caso del tipo XTR 0010, división entre 10), por ejemplo:
41511
Transmisor Valor final del rango de
medición
Concentración de gas
de prueba
Tipo XTR 0000 100 %LIE de 30 a 70 %LIE
Tipo XTR 0010 10 %LIE de 3 a 7 %LIE
