_ Dräger PEX 3000 
Leitungsführung im Innern des Transmitters
– Die isolierten Einzeladern (Aderlänge min 55 mm) auf möglichst kurzem
Weg mit dem ca. 5 mm abisolierten Ende in die Federklemme einsetzen.
– Für die Verdrahtung der Versorgung und Signalübertragung nur Leitungen
mit einem Querschnitt von mindestens 0,75 mm2 verwenden. Leitungen mit
einem Querschnitt von 0,5 mm2 können verwendet werden, wenn diese mit
einer isolierten Aderendhülse (Zoller+Fröhlich, Typ V3AE0005, V3AE0037
oder äquivalent) versehen werden. Dadurch wird gewährleistet, dass die
Schutzart IP 30 auch bei zu Wartungszwecken geöffnetem Gehäusedeckel
erhalten bleibt.
Nur Typen XTR 0090 und XTR 0091:
– Für die Verdrahtung zwischen Gasmesstransmitter und Gasmesskopf (z. B.
Messkopf SE Ex ... DQ) nur Leitungen mit einem Querschnitt von
mindestens 0,75 mm2 verwenden. Leitungen mit einem Querschnitt von 0,5
mm2 können verwendet werden, wenn diese mit einer isolierten
Aderendhülse (Zoller+Fröhlich, Typ V3AE0005, V3AE0037 oder äquivalent)
versehen werden. Dadurch wird gewährleistet, dass die Schutzart IP 30
auch bei zu Wartungszwecken geöffnetem Gehäusedeckel erhalten bleibt.
44416

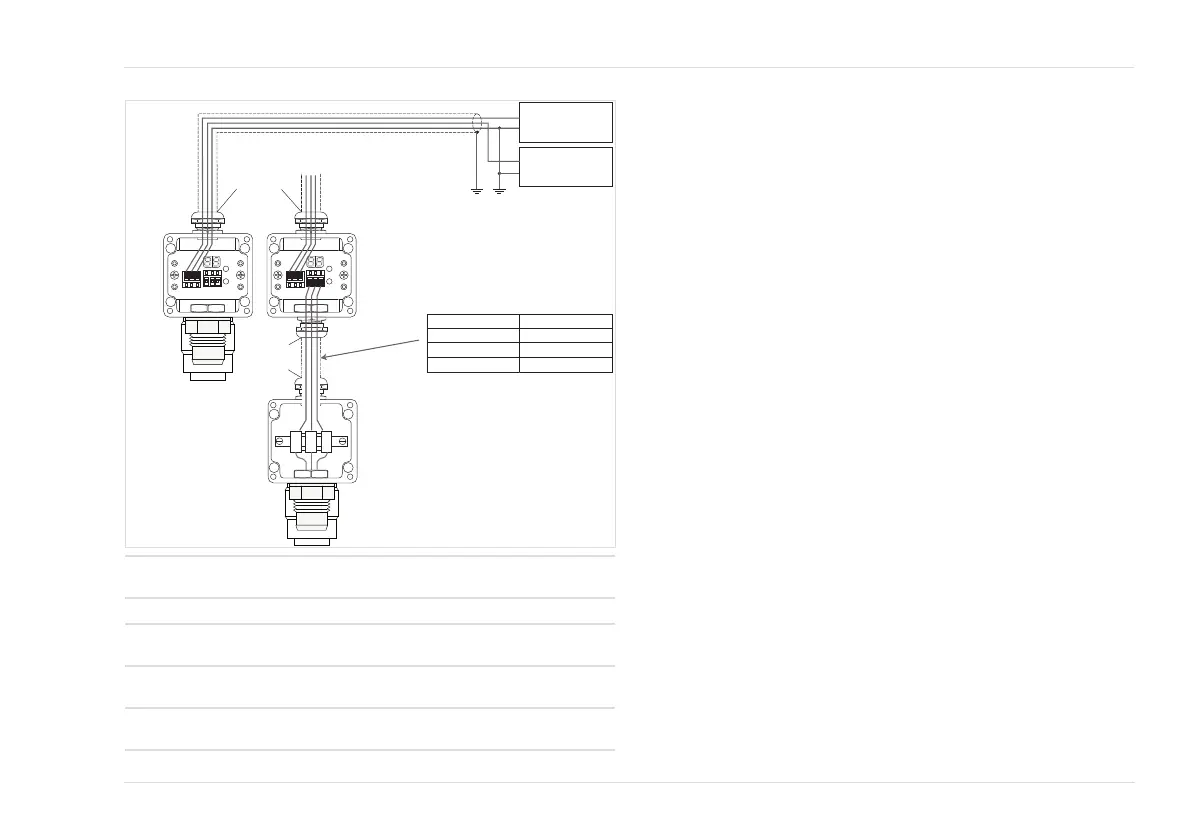

PEX 3000, alle Typen PEX 3000, Typen XTR 0090
und XTR 0091
Verbindung zum Zentralgerät: Verbindung zum Messkopf
Verbinde Klemme +24V mit +24
Volt
Verbinde Klemme br/br mit
Klemme 1
Verbinde Klemme SIG mit 4 bis
20 mA Eingang
Verbinde Klemme ge/yw mit
Klemme 2
Verbinde Klemme 0 V mit 0 Volt Verbinde Klemme sw/bk mit
Klemme 3
+24 Volt
0 Volt
Kabelschirm in
Einführungsver-
schraubung
PEX 3000
Typ XTR 0000,
XTR 0001,
XTR 0010
und XTR 0011
Kabelschirm in
Einführungsver-
schraubung
PEX 3000
Typ XTR 0090,
XTR 0091
Messkopf
Polytron SE Ex PR ... DQ
Netzgerät
24 V 20 %,
0,15 A
4 bis 20 mA
0 mA
Zentralgerät
max. Leitungslänge
50 m
100 m
150 m
Aderquerschnitt
0,5 mm
2
1,0 mm
2
1,5 mm
2
12
3
12
3
