Français
Instructions d'installation
Le clavier du HS2TCHP peut être utilisé sur des systèmes de sécurité avec un maximum
de 128zones. Ces claviers sont compatibles avec le Neo PowerSeries HS2016 / 32/64 et
HS2128 panneaux V1.0 et supérieur.
Caractéristiques techniques
l Plage de température: UL/ULC= de 0°C à +49°C (32°F-120°F), EN= de -10°C à
55°C (50°F-131°F)
l Humidité (MAX): 93% du taux d'humidité relative, sans condensation
l Indice de protection du boîtier en plastique: IP30, IK04 (écran tactile exclus)
l Tension nominale: valeur nominale allant de 11.3Vcc à 12.5Vcc
l Signal de batterie faible: 9 Vcc
l À connecter à une centrale par bus à 4 fils Corbus
l Distance Corbus: 101m (332pieds) (max.); distance Corbus en mode
Surintensité: 54m (177pieds)
l Jusqu'à 16claviers par système
l Appel de courant du HS2TCHP (12 Vcc): 100mA en veille (écran éteint)/160mA
activé ou en alarme (mode économie d’énergie)/230mA activé ou en alarme (mode
Surintensité) Note: Ceci ne inclut pas 50mA (max) en utilisant la sortie PGM.
l Contact anti-sabotage mural
l 5 touches de fonctions programmables
l Voyants d'état «Prêt» (vert), «Armé» (rouge), Problème (Jaune), Alimentation
Secteur (vert), Accueil (LED blanche)
l la taille du clavier: 191 mm x 126 mm x 20.35 mm
l Taille de la zone d'affichage: 155 mm x 86 mm
l Fente de carte SD: compatible avec les cartes SD standard Secure Digital (SD)* (32
x 24 x 2,1 mm). *Si nécessaire, vous pouvez formater la carte SD en système de
fichiers FAT16 ou 32 grâce à un ordinateur. La capacité maximale prise en charge
pour la carte SD est de 32Go.
l Câblage: connexion standard à 4fils
l Angle de vue: angle de vue horizontal: 70° (à gauche) (typ.) 70 ° (à droite) (typ.)
l Angle de vue vertical: 70° (haut), 50° (bas) (typ.)
l Luminosité: 280 cd/m²
Contenu de l'emballage
Le coffret du clavier comprend les composants suivants:
l Un clavier
l Cinq vis de montage et cinq points d'ancrage pour montage mural
l Un contact anti-sabotage (nécessaire pour les installations anti-intrusion com-
merciales homologuées UL
l Instructions d'installation et manuel de l'utilisateur
Fixation
Installez le clavier où il est accessible aux points désignés d'entrée et de sortie. Une fois
un endroit sec et sûr choisi, réalisez les opérations suivantes pour installer le clavier.
1.
Retirez la carte SD avant d'ouvrir l'écran tactile. Voir le figure suivant.
Le démontage de l'écran tactile avec la carte SD insérée endommagera l'appareil
2.
Retirez la vis sous le clavier.
3.
Introduisez un tournevis dans les fentes et soulevez-la pour l'extraire.

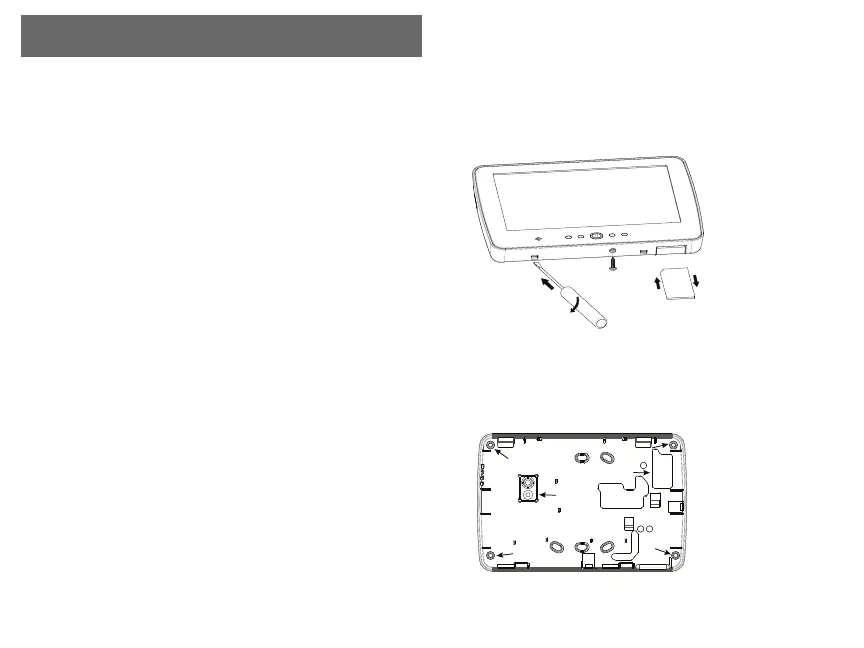

Figure1: Retrait de la plaque arrière
c
a
r
t
e
S
D
Poussez
doucement
Appuyez
sur
éjecter
4.
Fixez la plaque arrière au mur grâce aux trous de montage. Voir le figure suivant.
Utilisez les 4 vis fournies à moins d'effectuer le montage sur une seule boîte élec-
trique. Utilisez les chevilles en plastique fournies si l'unité est à monter sur une cloi-
son sèche. Si vous utilisez le contact anti-sabotage du pavé, fixez la plaque du
contact au mur avec une vis.
Figure2: Montage de la plaque arrière
Trou de montage
Trou de montage
Trou de montage
Logement de câblage
Trou de montage
Trou pour vis
d'autoprotection
Remarque: Pour les installations d'incendie ULC, le clavier doit être monté sur le
dessus d'une boîte électrique et sont utilisés avec conduit.
