6.
Coloque o teclado na placa traseira, certifique-se que o cabo é empurrado para a
parede o máximo possível. Passe o cabo por dentro do teclado, certificando-se que
os componentes de cima são evitados. Feche o conjunto frontal, garantindo que
não haja pressão do cabo por baixo sobre o teclado.
Se for detectada qualquer tensão entre o conjunto do teclado frontal e o cabeamento, abra
o teclado, repasse o cabo e feche-o novamente. Repita estes procedimentos até que o
teclado esteja fechado adequadamente.
Cablagem
1.
Antes de efetuar as ligações da unidade, certifique-se que a alimentação (trans-
formador CA, rede de telecomunicação e bateria) está desligada do painel de con-
trole.
2.
Conecte os quatro cabos do keybus do painel de controle (verde, amarelo, preto e
vermelho) aos terminais do teclado.
3.
Se programado como uma entrada, um dispositivo - como, por exemplo, uma
porta de contato - pode ser conectada ao terminal "P/Z" do teclado. Isso elimina a
necessidade de ligar outros cabos ao painel de controle para esse dispositivo. Para
conectar a zona, ligue um cabo do dispositivo ao terminal "P/Z" e o outro cabo do
dispositivo ao terminal B (preto). Para dispositivos com bateria, ligue o cabo ver-
melho ao terminal R (positivo) e o cabo preto ao terminal B (negativo).
4.
Se o terminal "P/Z" for programado como uma saída, pode ser conectado um
pequeno relé (como RM-1 ou RM-2 modelo DSC) ou uma campainha ou outro
dispositivo operado a DC entre a tensão de alimentação positiva e o terminal "P/Z"
(carga máxima é 50mA).

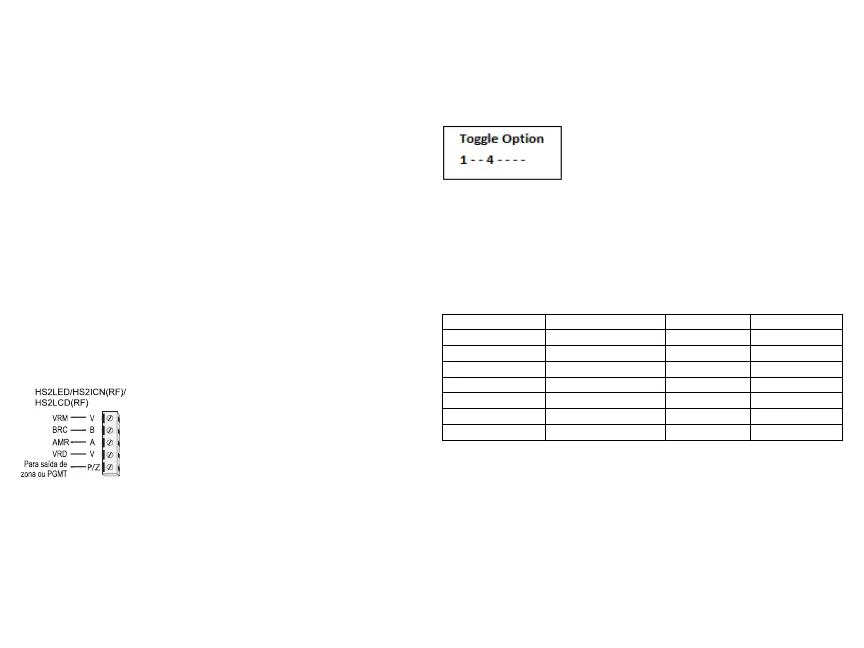

Figura 3 – Cablagem
Ligar a Alimentação
Quando concluir todas as ligações, e o equipamento estiver fixado à estrutura do edifício
com no mínimo dois parafusos, ligue a alimentação do painel de controle.
1.
Conecte os condutores de bateria à bateria.
2.
Conecte o transformador CA.
3.
Conecte a rede de comunicação (p. ex. linha telefônica, cabo Ethernet, ect.)
Para obter mais informações sobre especificações de alimentação do painel de controle,
consulte o Manual de Instalação do painel de controle.
Cuidado: Encaminhe toda a fiação de acordo com os códigos e regulamentações locais
Configuração Básica
Esta seção descreve como configurar o teclado, incluindo o registro, configuração da eti-
queta de proximidade, atribuição de tecla de função e programar a etiqueta.
Programar o Teclado
Pressione [*][8][Código Instalador].
Opções de Alternância
A programação consiste em alternar as opções ligar e desligar em cada seção ou preencher
os campos de dados. As opções de alternância são ativadas ou desativadas pressionando
o número correspondente no teclado. Por exemplo, para ativar as opções de alternância 1
e 4, pressione as teclas [1]
Para inserir dados, use as teclas de rolagem [<][>] para selecionar um caractere segui-
damente pressione o botão correspondente no teclado para o número/letra.
Usando as teclas de rolagem [<][>], role para o caractere seguinte e repita o procedimento.
Idioma
01 = Inglês 08 = Checo 16 = Turco 25 = Ucraniano
(predefinido) 09 = Finlandês 17 = FFU 26 = Eslovaco
02 = Espanhol 10 = Alemão 18 = Croata 27 = Sérvio
03 = Português 11 = Sueco 19 = Húngaro 28 = Estoniano
04 = Francês 12 = Norueguês 20 = Romeno 29 = Esloveno
05 = Italiano 13 = Dinamarquês 22 = Búlgaro
06 = Holandês 14 = Hebraico 23 = Letão
07 = Polaco 15 = Grego 24 = Lituano
Registrar o teclado
Os teclados podem ser registrados automática ou manualmente. Em qualquer caso, o
número de série do dispositivo é usado como um identificador.
Nota: Se não existir qualquer teclado registrado no sistema, quando inicializa, o teclado exibirá a
mensagem: Pressione qualquer tecla para registrar. Podem ser registrados outros teclados, a partir
do primeiro teclado. Use uma das seguintes opções de registro:
[902][000] Registro Automático
Sempre que este modo é selecionado, o número total de teclados atualmente registrados é
exibido no teclado.
1.
Insira [902][000] para iniciar o registro automático de novos teclados. Quando
cada módulo é registrado, o teclado exibe o tipo do modelo, número de série e
To Next Page
