Português
Instruções de instalação
O teclado HS2TCHP pode ser utilizado em sistemas de segurança com até 128 zonas.
Estes teclados são compatíveis com a versão 1.0, e posteriores, dos painéis Neo PowerSe-
ries HS2016/32/64, HS2014-4* e HS2128.
Especificações
l Limite de temperatura: 0°C a +49°C (32°F a 120°F)
l Umidade (MÁX): 93%U.R. não-condensação
l Grau de proteção da caixa em plástico: IP30, IK04 (tela tátil excluída)
l Voltagem de funcionamento: 7 Vca a 14 Vcc nominal
l Liga ao painel de controle através de um keybus de 4 fios
l Distância do Corbus: 305 m (1000 pés) (max.); distância do Corbus no modo de
potência extra: 33,5 m (110 pés)
l Até 16 teclados por sistema
l Até 16 teclados por sistema
l Bloqueio de montagem na parede
l Bloqueio de montagem na parede
l 5 teclas de função programáveis
l Tela Tátil: 8,5” x 5,1” x 0,8” [127,9 mm (C) x 195 mm (L) x 20,35 mm (P)]
l Ranhura de cartão SD: compatível com qualquer cartão Secure Digital (SD) nor-
mal* (32 x 24 x 2,1 mm) que contenha fotos. *Se necessário, o cartão SD pode
ser formatado para o sistema de ficheiros FAT16 ou 32 utilizando um computador.
O tamanho máximo suportado para o cartão SD é 32GB.
l Cablagem: ligação padrão de quatro fios
l Ângulo de visualização: ângulo de visualização horizontal: 70° (tip.)
l Cablagem: ligação padrão de quatro fios
l Brilho: 280 cd/m2
l Ângulo de visualização vertical: 70° (topo), 50° (fundo) (tip.)
l Brilho: 280 cd/m2
Desembalar
A embalagem do teclado inclui o seguinte:
l Um teclado
l 5 parafusos de montagem
l Um interruptor de bloqueio (necessário para instalações com classificação UL
roubo comercial)
l Um interruptor de bloqueio (necessário para instalações com classificação UL
roubo comercial)
Montagem
Monte o teclado onde fique acessível a partir de pontos determinados da entrada e saída.
Em uma localização seca e segura que tenha sido selecionada, realize os seguintes passos
para montar o teclado.
1.
Remova o cartão SD antes de abrir a tela tátil. Veja a figura seguinte.
Desmontar a tela tátil sem remover o cartão SD irá danificar a unidade
2.
Remova o parafuso na parte inferior do teclado.
3.
Insira a chave de fendas nas ranhuras e empurre para cima para remover.

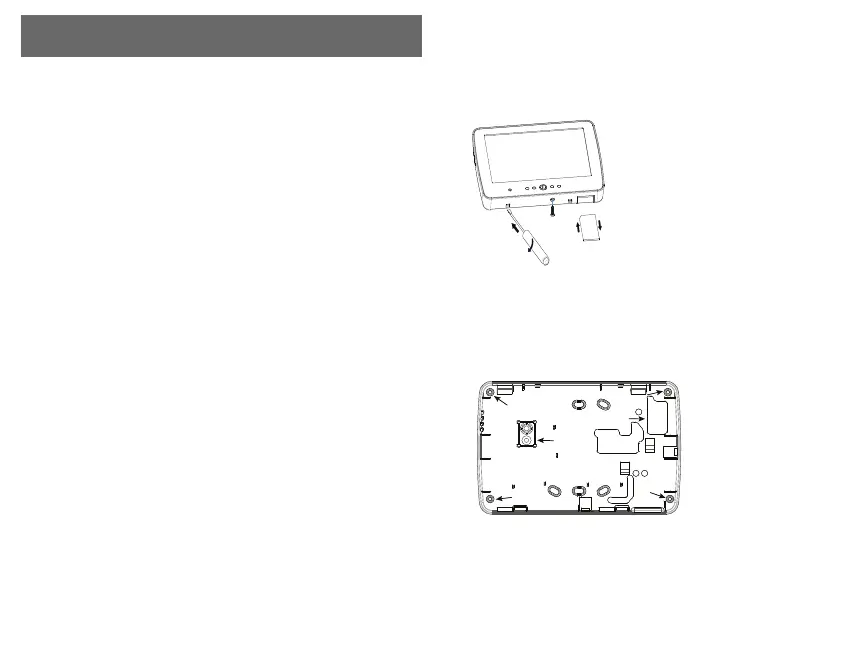

Imagem 1 – Remover a Tampa traseira
Pressione
suavemente
para
dentro
Pressione
para
ejetar
4.
Fixe a tampa traseira do teclado à parede usando os buracos de fixação. Veja a
figura seguinte. Utilize os quatro parafusos fornecidos, a menos que a montagem
seja feita em uma só caixa de acoplagem. Use as âncoras de plástico fornecidas se a
unidade for para ser montada em parede de gesso. Se usar o bloqueio de teclado,
fixe a placa do bloqueio à parede com um parafuso.
Imagem 2 – Montagem da Tampa traseira
orifício de
montagem
orifício de
montagem
orifício de
montagem
orifício de
montagem
orifício para
o parafuso
anti-violação
ranhura para
cabeamento
Nota: Para instalações de incêndio ULC, o teclado deve ser montado em cima de
uma caixa elétrica e usado com conduto.
5.
Passe o cabo pela ranhura de cablagem. Ligue a fiação keybus ao teclado. Veja a
seção da Fiação.
