DSC hs2tchp Installation Instructions

Español
Instrucciones de instalación
El teclado HS2TCHP puede ser usado en sistema de seguridad con hasta 128 zonas.
Estos teclados son compatibles con los paneles Neo PowerSeries HS2016/32/64, y
HS2128 versión V1.0 y superiores.
Especificaciones
l Rango de temperatura: UL= 0°C a +49°C (32°F-120°F), EN= -10°C a 55°C (50°F-
131°F)
l Humedad (máx.): 93% humedad relativa sin condensación
l Grado de protección de gabinete de plástico: IP30, IK04 (excluyendo pantalla tác-
til)
l Voltaje nominal: 11.3VCC a 12.5VCC nominal
l Indicación de batería baja: 9V
l Se conecta con el panel de control mediante el Corbus de 4 hilos
l Distancia corbus: 101 m (332 pies) (máx.); distancia corbus en modo de energía
adicional: 54 m (110 pies)
l Hasta 16 teclados por sistema
l Consumo de corriente de HS2TCHP: 100 mA en espera (pantalla apagada)/160
mA activado o alarma (modo de energía regular)/230 mA activado o alarma (Modo
de energía adicional) Nota: Esto no incluye los 50 mA (máximo) utilizando la
salida PGM.
l Montaje en la pared - manipulación
l 5 teclas de función programables
l Listo (LED verde), Armado (LED rojo), Avería (LED amarillo), CA ( LED verde),
HOME (LED blanco)
l Tamaño del teclado: 191mm x 126mm x 20.35 mm
l Tamaño Área de visualización: Dimensiones del tablero: 155 mm x 86 mm
l Ranura de tarjeta SD: admite cualquier tarjeta Secure Digital (SD) estándar* (32 x
24 x 2,1 mm). *Si se requiere, la tarjeta SD puede ser formateada al sistema de
archivos FAT16 o 32 usando una PC. La capacidad máxima de la tarjeta SD sopor-
tada es de 32GB.
l Cableado: conexión de cuatro hilos estándar
l Ángulo de visión: ángulo visual horizontal: 70° (típico)
l Ángulo d visión vertical: 70° (superior), 50° (inferior) (típico)
l Brillo: 280 cd/m2
Desembalaje
El paquete del teclado incluye lo siguiente:
l Un teclado
l Cinco tornillos de montaje y cinco anclajes para montaje en paredes
l Un interruptor de sabotaje (requerido para las instalaciones homologadas por los
UL para robo comercial)
l Instrucciones de instalación y manual de usuario
Montaje
Monte el teclado donde sea accesible desde los puntos designados de entrada y salida.
Una vez que se ha seleccionado una ubicación seca y segura, realice los pasos siguientes
para montar el teclado.
1.
Retire la tarjeta SD antes de abrir la pantalla táctil. Vea la figura siguiente.
Si se desmonta la pantalla táctil sin retirar la tarjeta SD es posible que se dañe la uni-
dad
2.
Retire el tornillo en la parte inferior del teclado.
3.
Inserte el desarmador dentro de las ranuras y levántelas para retirarlas.

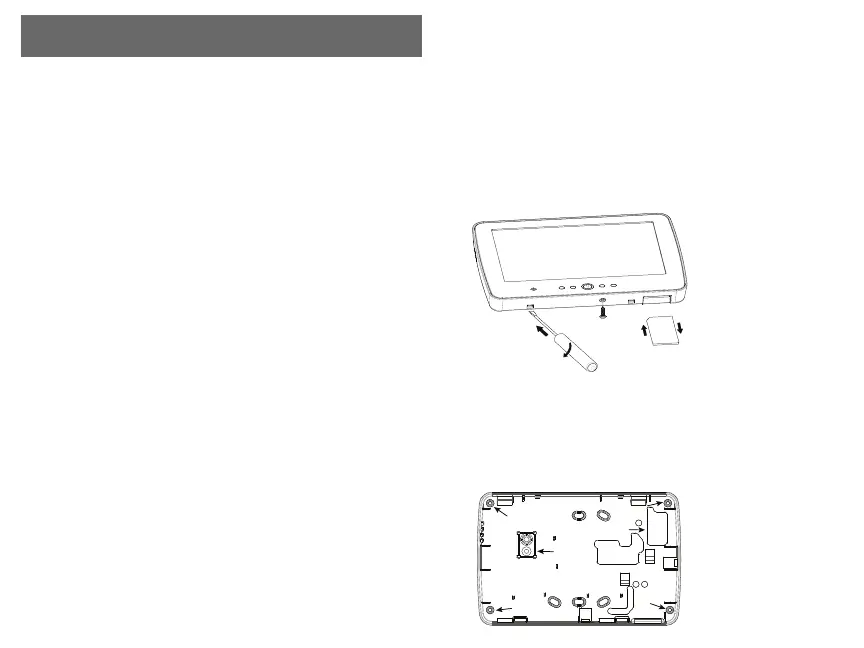

Figura 1 – Remoción de la placa de apoyo
tarjeta
SD
Presione
suavemente
hacia
adentro
Presione
para
eyectar
4.
Asegure la placa de apoyo del teclado a la pared usando los orificios de montaje.
Vea la figura siguiente. Utilice los cuatro tornillos suministrados, a menos que el
montaje se realice en una caja eléctrica para un solo dispositivo. Use los anclajes
plásticos suministrados si la unidad será montada en paneles de yeso. Si usa pro-
tección contra manipulación del teclado, asegure la placa contra manipulación a la
pared con un tornillo.
Figura 2 – Montaje de la placa de apoyo
oricio
de montaje
ranura para
cableado
oricio
de montaje
oricio
de montaje
oricio
de montaje
oricio para
el tornillo
anti-violación
