- 11 -

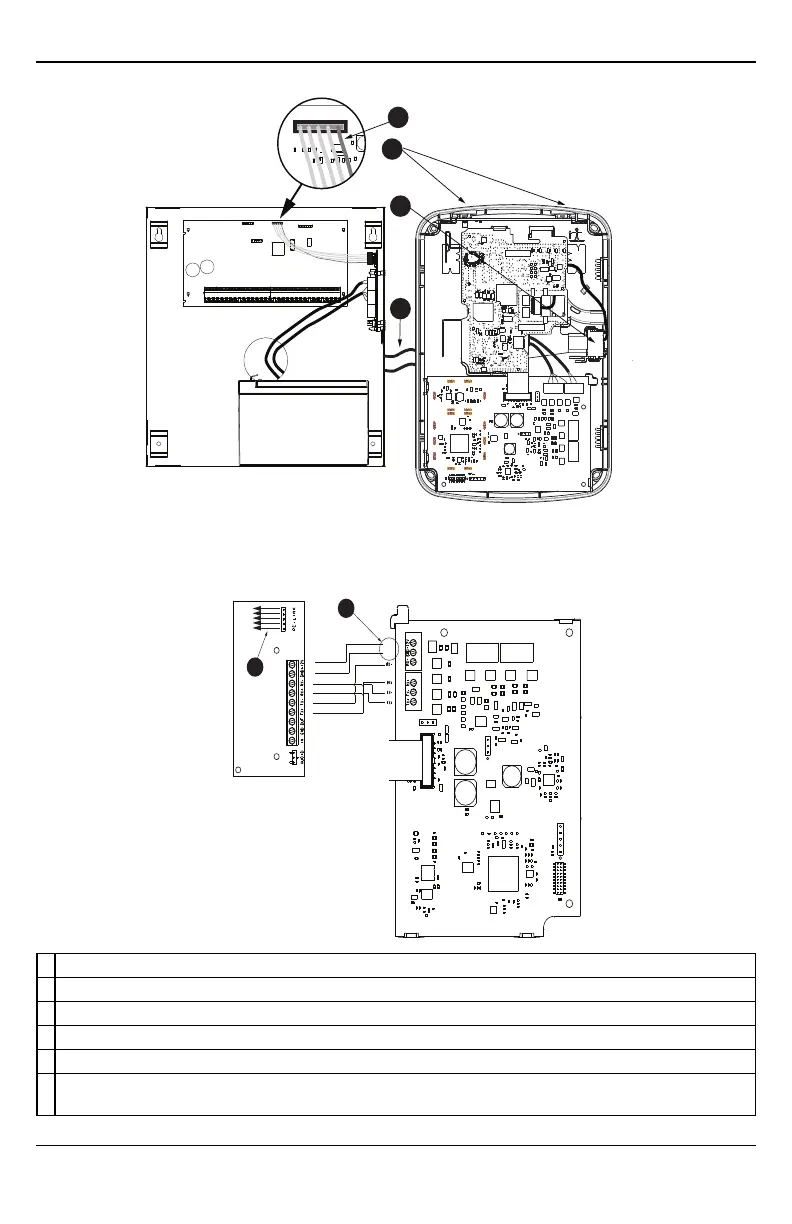

Instalação
HS2016/2032/2064/2128
PCLINK_2
Armário Controlador Alarme
Controlador HSPA
A
B
D
C
PCL-422
Montado no Armário Controlador Alarme
Da placa do controlador HSPA
RX-
RX+
TX+
TX-
+12V
GND
+12V
GND
E
F
A Fio vermelho no controlador de alarme PCLink2 Header
B Portas de acesso da antena
C Conexão do cabo Ethernet
D Cabos Quad (100' / 30 m máximo)
E Fio vermelho em PCL-422 PCLink Header
F
Terminais de alimentação da placa do controlador HSPA Pode ser conectado ao módulo de alimentação
(HSM2204/2300).
