2. Pour l’acheminement des câbles sur une surface, éliminez les deux onglets cassables sur le côté de la plaque
arrière.
3. Acheminez les câbles RS422 et Ethernet à travers les clips de retenue comme indiqué dans le schéma 2.
Acheminez les câbles dans le sens des flèches. Pour des informations sur les caractéristiques de l’alimentation
de la centrale, veuillez vous référer au manuel d’installation de la centrale.
Attention : Tirez les câbles conformément à la réglementation locale.

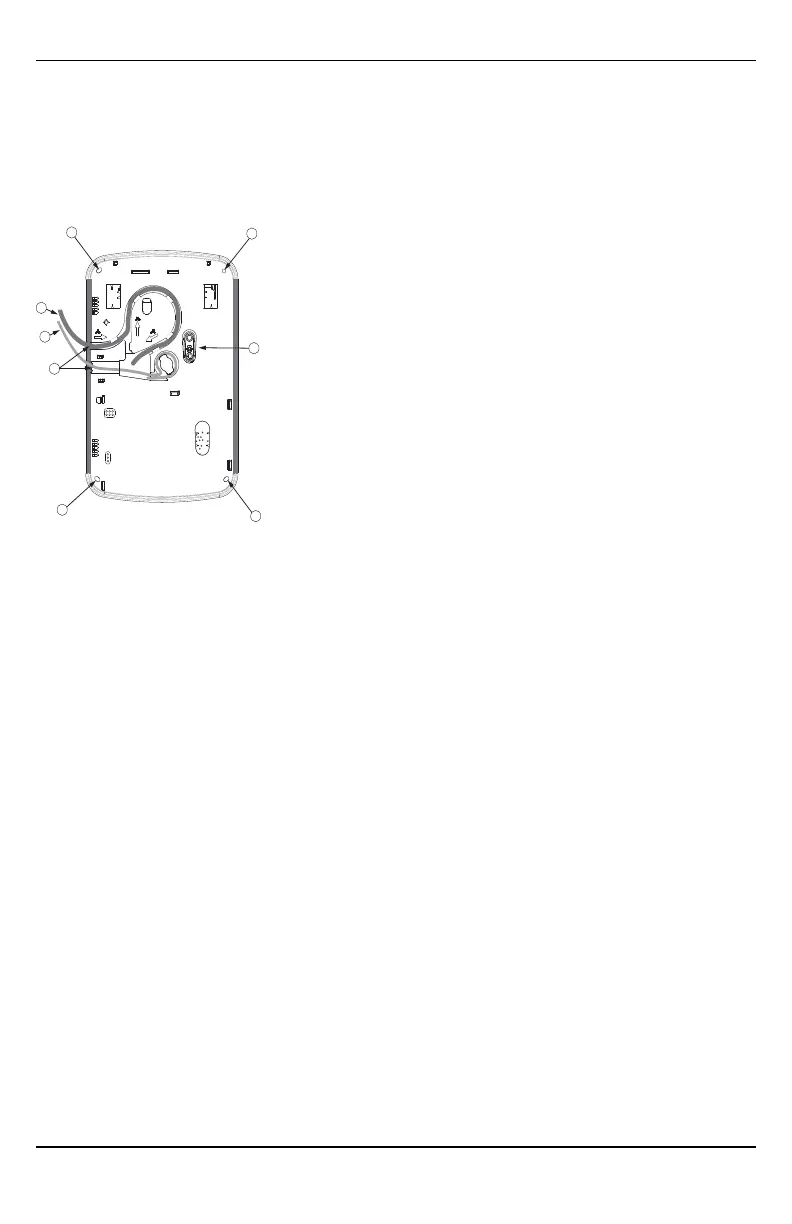

Figure 2 - Plaque arrière du TL8803GI-EU
A: Mounting holes
B: Wall tamper plate
C: Breakaway tabs
D: RS422 cable
E: Ethernet cable
4. Fixez la plaque arrière au mur à l’aide des 4 trous de montage. Voir Figure 2.
Utilisez les 4 vis fournies. Utilisez les chevilles en plastique si l’unité est à monter sur une cloison sèche. Si
vous utilisez le contact antisabotage, fixez la plaque de ce dernier au mur avec une vis.
Étape 1: activer le module
Afin que le module Alarm.com puisse communiquer avec la centrale, l’option5 de la section[382] de la cen-
trale doit être activée. Cette section est désactivée par défaut et doit être activée pour que le système fonc-
tionne correctement. Cette opération doit être effectuée avant de connecter le câble PC-Link pour mettre sous
tension le module afin de garantir que toutes les commandes d’initialisation seront traitées correctement.
Étape 2: connecter le module TL8803GI-EU
Attention: vérifiez que la centrale d’alarme est complètement hors tension (c.-à-d. secteur et batterie décon-
nectés) avant de connecter le module TL8803GI-EU.
