DSC PowerSeries Neo TL8803GI-EU

- 11 -

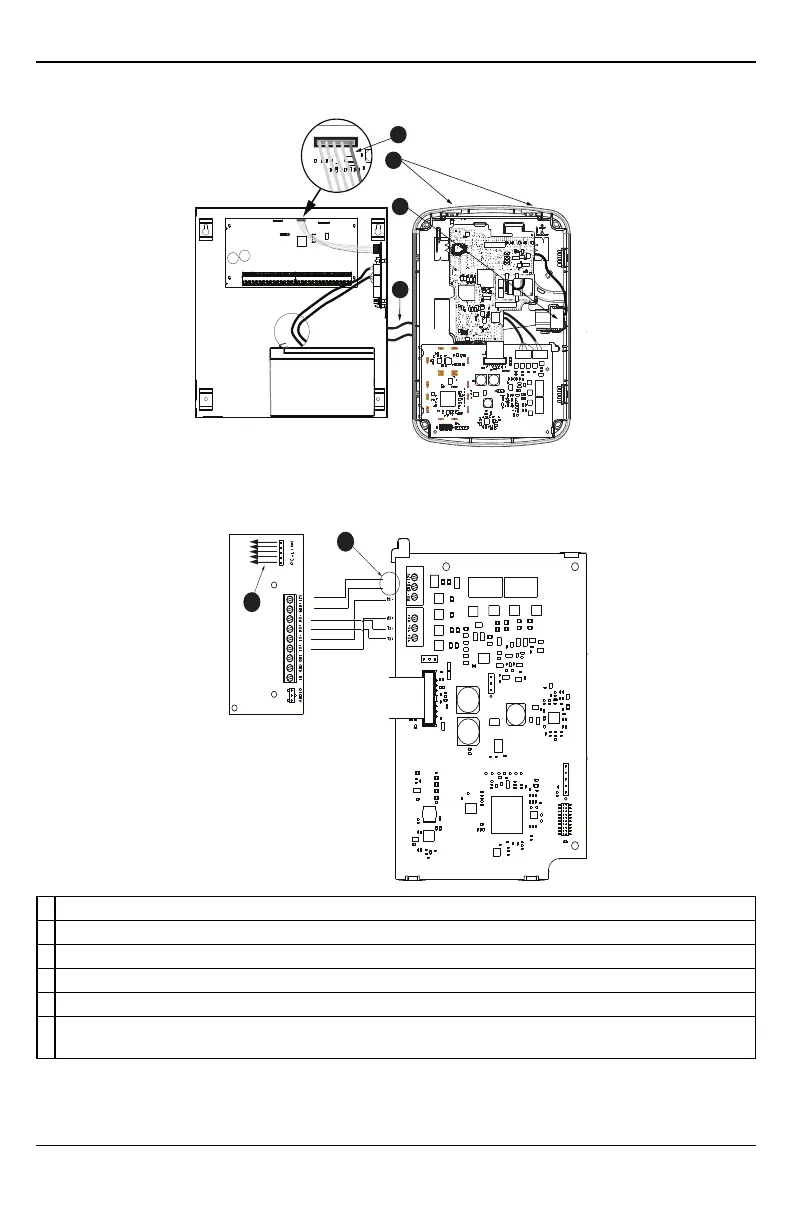

Installation
HS2016/2032/2064/2128
PCLINK_2
Armoire de la centrale d'alarme
Contrôleur HSPA
A
B
D
C
PCL-422
Monté dans l'armoire de la centrale d'alarme
Carte du contrôleur HSPA
RX-
RX+
TX+
TX-
+12V
GND
+12V
GND
E
F
A Fil rouge sur la barrette PCLink2 de la centrale d’alarme
B Ports d’accès de l’antenne
C Connexion du câble Ethernet
D Câbles à 4fils (30m/100pieds maximum)
E Fil rouge sur la barrette PCL-422 PCLink
F
Bornes d’alimentation de la carte du contrôleur HSPA. Peut être connecté au module d'alimentation électrique
(HSM2204/2300).
1: connexion du bus de données
La longueur maximale du câble autorisée pour le bus de données est de 30m (100pieds).
