3. Passe os cabos RS422 e Ethernet pelas presilhas de retenção, como mostrado no diagrama 2. Encaminhe os
cabos nas direções indicadas pelas setas.
Para ver as especificações de energia do painel de controle, consulte o seu manual de instalação.
Cuidado: Passe todo o cabeamento de acordo com os códigos e normas locais.

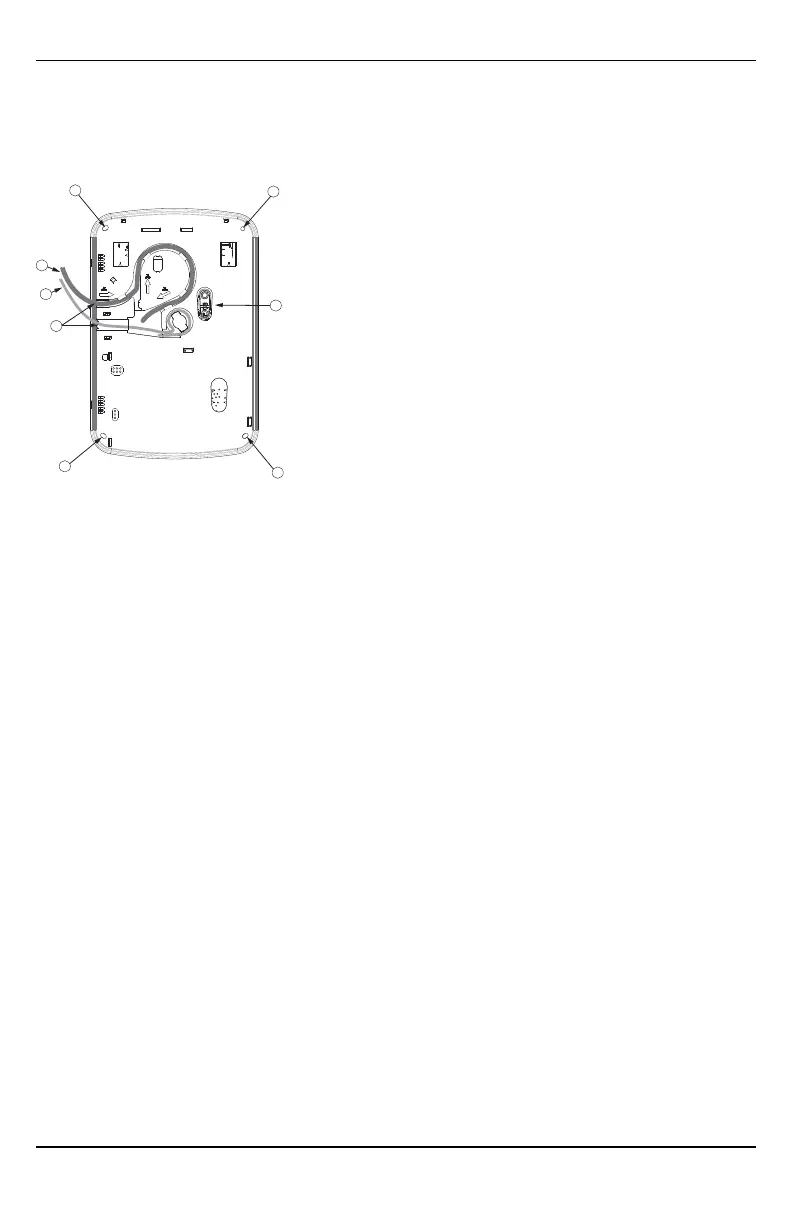

Figura 2 - Placa traseira do TL8803GI-EU
A: Orifícios de montagem
B: Placa antiviolação de parede
C: Abas divisórias
D: Cabo RS422
E: Cabo Ethernet
4. Prenda a placa traseira na parede usando os 4 orifícios de montagem. Ver Figura 2.
Use todos os 4 parafusos fornecidos. Se a montagem for feita em parede de gesso, utilize os fixadores plás-
ticos. Se for usar a proteção antiviolação, prenda a placa antiviolação na parede com um parafuso.
Passo 1: Ativar Módulo
Para que o módulo Alarm.com comunique com o painel, seção [382] opção 5 no painel tem de ser definido
para ON. Esta seção está OFF por padrão e tem de ser ativada para que o sistema funcione corretamente. Isso
deve ser realizado antes de conectar o cabo PC Link para ativar o módulo para assegurar que todos os coman-
dos de inicialização são processados corretamente.
Passo 2: Conectar o TL8803GI-EU
Cuidado: Certifique que o painel de alarme está totalmente desligado (i.e. CA e bateria desconectadas) antes
de conectar o TL8803GI-EU.
- 10 -
Instalação
