Instalación
PCL-422
Montado en el armario del controlador de alarma
Tarjeta de controlador HSPA/CDMA
RX-
RX+
TX+
TX-
+12V
GND
+12V
GND
E
F
HS2016/2032/2064/2128
PCLINK_2
Armario del controlador de alarma
Controlador HSPA
A
B
D
C

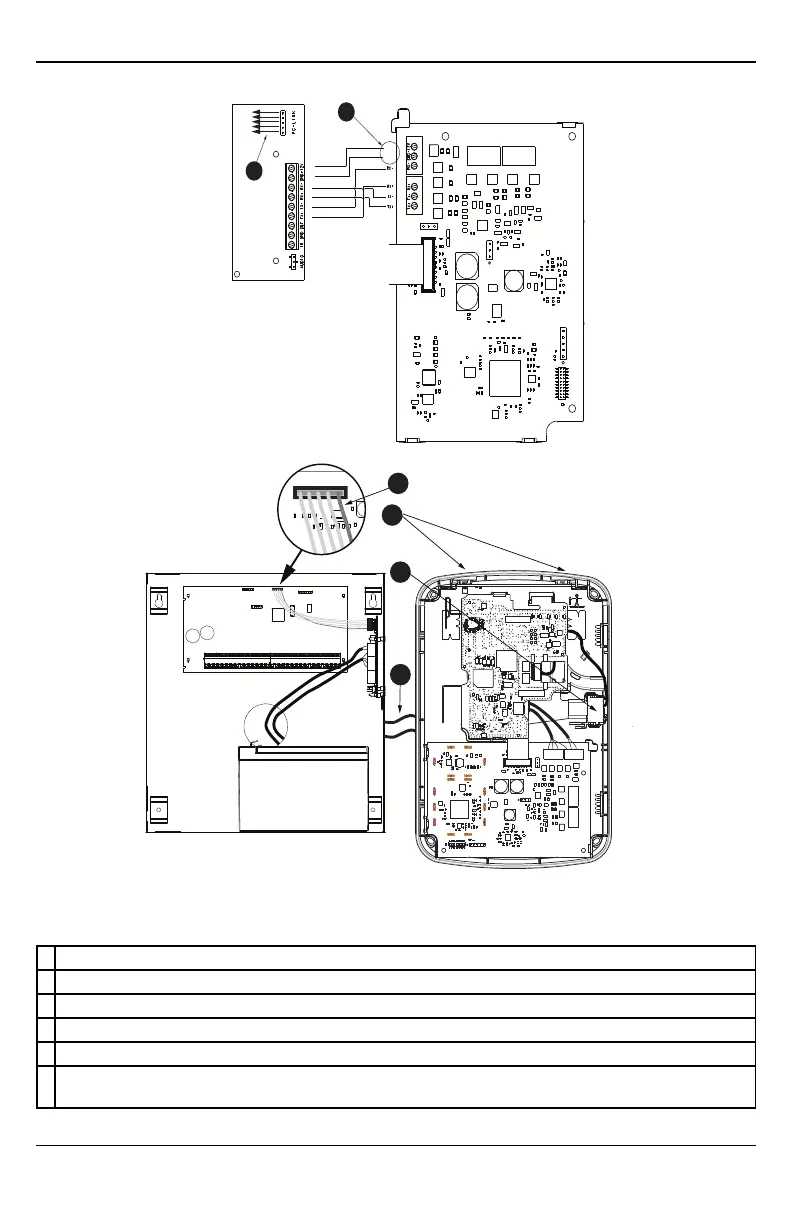

A Cable rojo en el cabezal del controlador de alarma PCLink_2
B Puertos de acceso de antena
C Conexión del cable de Ethernet
D Cables cuádruples (100' / 30 m máximo)
E Cable rojo en el cabezal PCL-422 PCLink
F
Terminales de alimentación de la Tarjeta de controlador HSPA. Se puede conectar al módulo de la fuente de
alimentación (HSM2204/2300).
