D
38

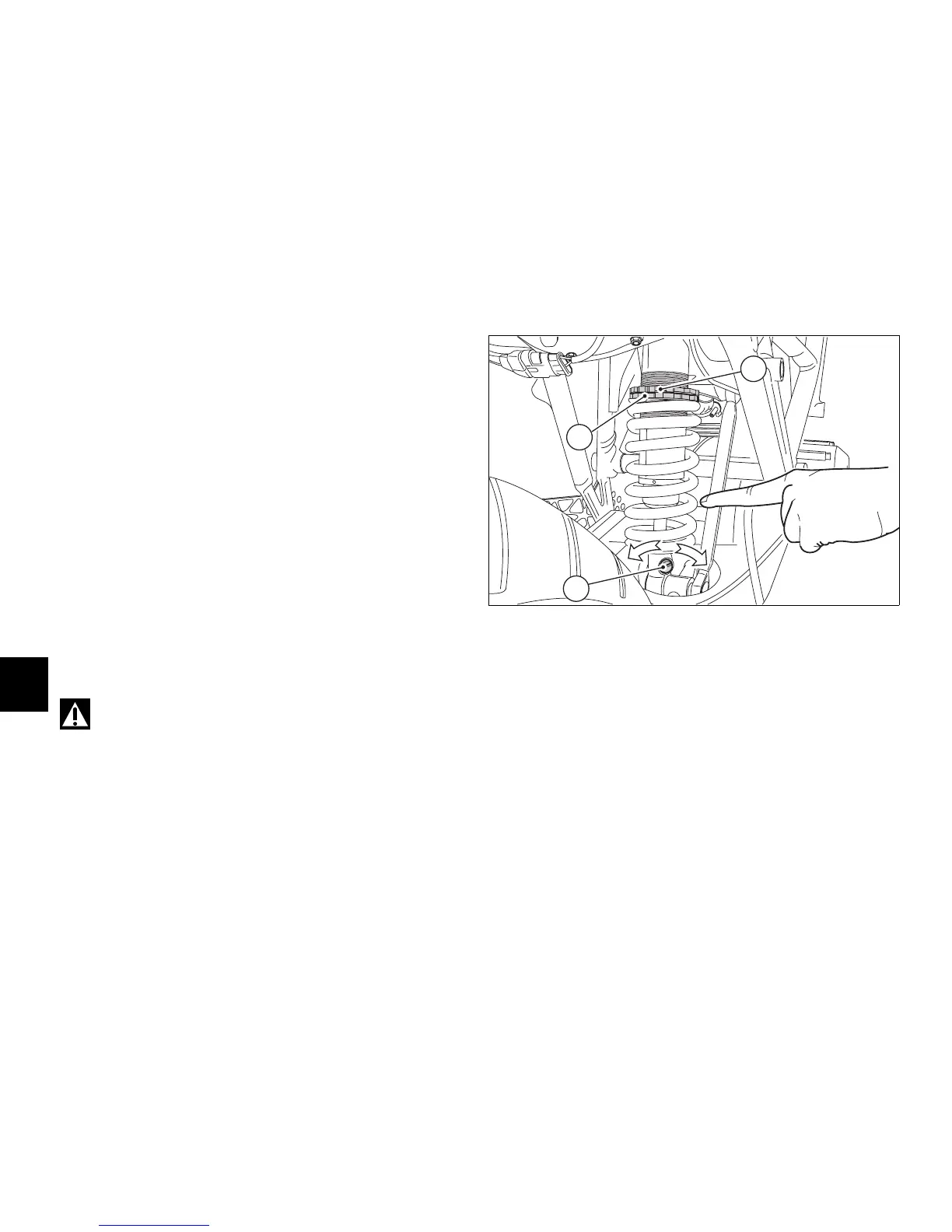

Einstellvorrichtungen für Zentralfederbein (Abb. 31)
Die Einstellschraube auf der rechten Seite (1), an der
unteren Federbeinanlenkung an der Schwinge, reguliert
die hydraulische Dämpfung in der Zugstufe (Rücklauf).
Durch Drehen der Einstellschraube (1) im Uhrzeigersinn
wird die Dämpfung erhöht, gegen den Uhrzeigersinn
verringert.
STANDARD-Regulierung der Einstellschraube (1):
Von ganz geschlossen (Uhrzeigersinn) die
Einstellschraube um 2 Drehungen lockern.
Anhand der zwei Nutmuttern, jeweils eine zur Befestigung
(2) und eine zur Regulierung (3) kann die Vorspannung der
äußeren Federbeinfeder folgendermaßen eingestellt
werden: die Nutmutter (2) lockern und die Nutmutter (3)
solange drehen, bis die gewünschte Position erreicht ist.
Die Nutmutter (2) festziehen.
Mit diesen Einstellungen wird das Setup des Motorrads
an die jeweiligen Lastbedingungen angepasst.
Achtung
Das Federbein enthält unter hohem Druck stehendes
Gas und kann, wenn es von unerfahrenen Personen
ausgebaut wird, schwere Schäden verursachen.
S
H
S
H
3
1
2
Abb. 31
