D
72

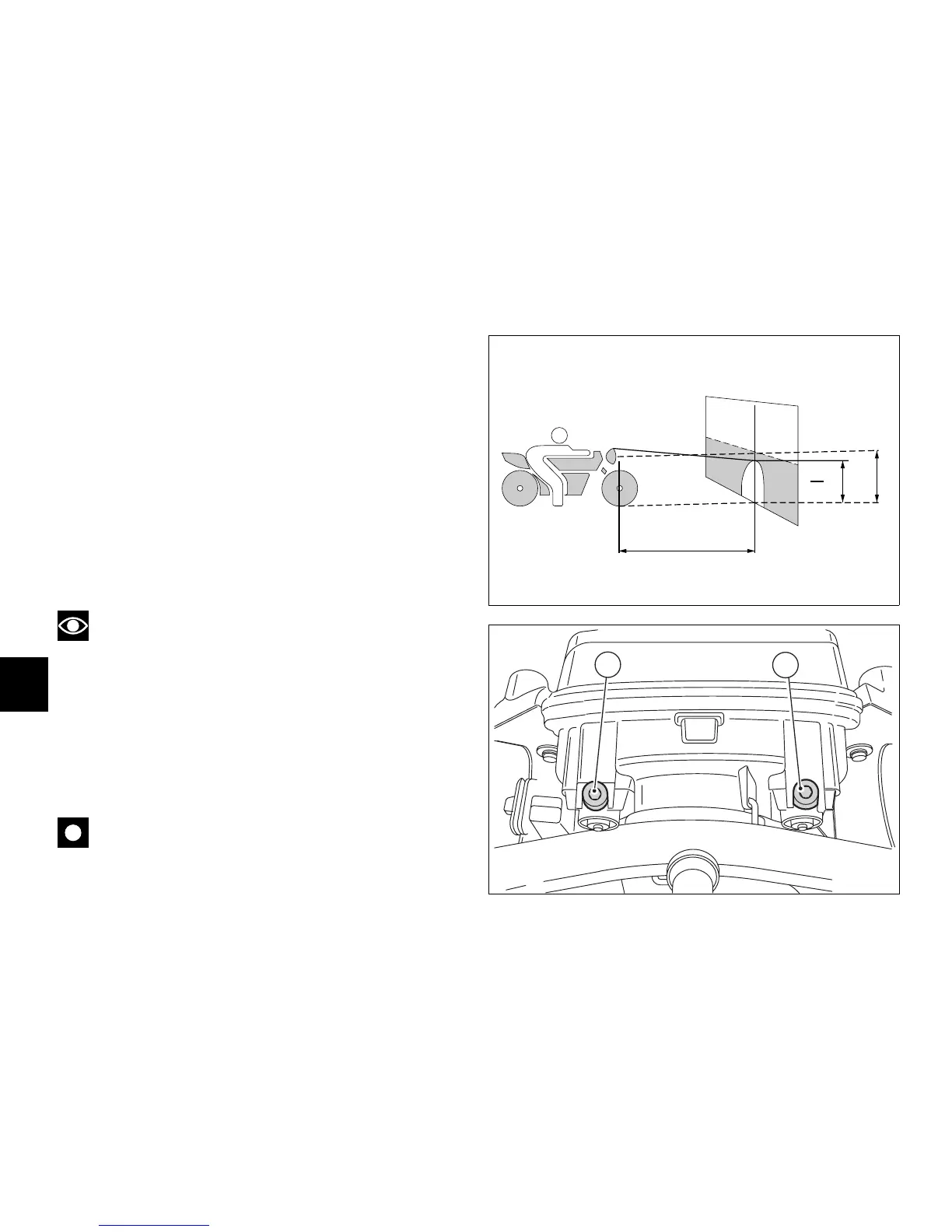

Ausrichten des Scheinwerfers (Abb. 68)
Kontrollieren, ob der Scheinwerfer korrekt ausgerichtet ist.
Dazu das Motorrad mit auf den korrekten Druck
aufgepumpten Reifen und einer darauf sitzenden Person in
einem Abstand von 10 Metern vor einer Wand oder einem
Schirm senkrecht aufstellen. Eine waagerechte Linie ziehen,
die auf der Höhe der Scheinwerfermitte liegt und eine
senkrechte Linie, die mit der Längsachse des Motorrads
fluchtet. Die Kontrolle möglichst bei Halbschatten
durchführen. Beim Einschalten des Abblendlichts muss sich
die obere Markierungsgrenze zwischen dem dunklen
Bereich und dem beleuchteten Bereich auf einer Höhe
befinden, die nicht über 9/10 der vom Boden bis zur
Scheinwerfermitte gemessenen Höhe liegt.
Hinweis
Diese Vorgehensweise entspricht hinsichtlich der
maximal zulässigen Höhe des Lichtbündels den
„Italienischen Richtlinien“. Die Lichtbündelhöhe also
den im jeweiligen Land gültigen Vorschriften anpassen.
Einstellung des Scheinwerfers (Abb. 69)
Die Korrektur der senkrechten Ausrichtung des
Scheinwerfers ist durch Einstellung der Schraube (1) möglich.
Die waagrechte Einstellung erfolgt mit Schraube (2).
Wichtig
Die Einstellschrauben (1) und (2) haben keinen
Endanschlag.
10 m
9
10
x
x
Abb. 68
1
2
Abb. 69
