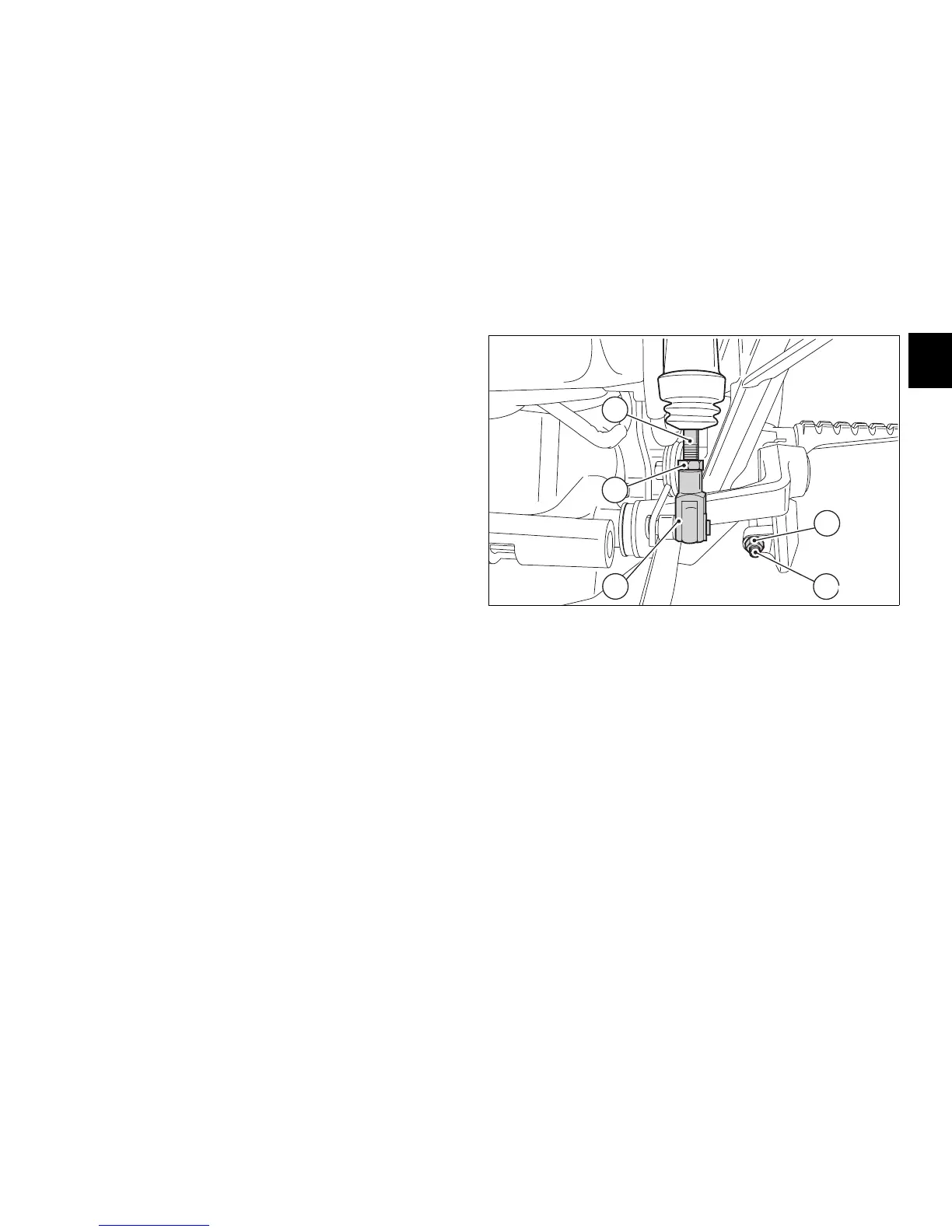

Pedale comando freno posteriore (fig. 25a)
Allentare il controdado (5).
Ruotare la vite (6) di registro corsa pedale fino a stabilire la
posizione desiderata.
Serrare il controdado (5).
Verificare, agendo a mano sul pedale, che questo presenti un
gioco di circa 1,5÷2 mm prima di iniziare l’azione frenante.
Se così non risulta occorre modificare la lunghezza
dell’astina di comando della pompa nel modo seguente:
Allentare il controdado (7) sull’astina della pompa.
Avvitare l’astina (8) sulla forcella (9) per aumentare il
gioco o svitare per diminuirlo
Serrare il controdado (7) e verificare nuovamente il gioco.
6
5
7
8
9
fig. 25a
