Cupolino fisso

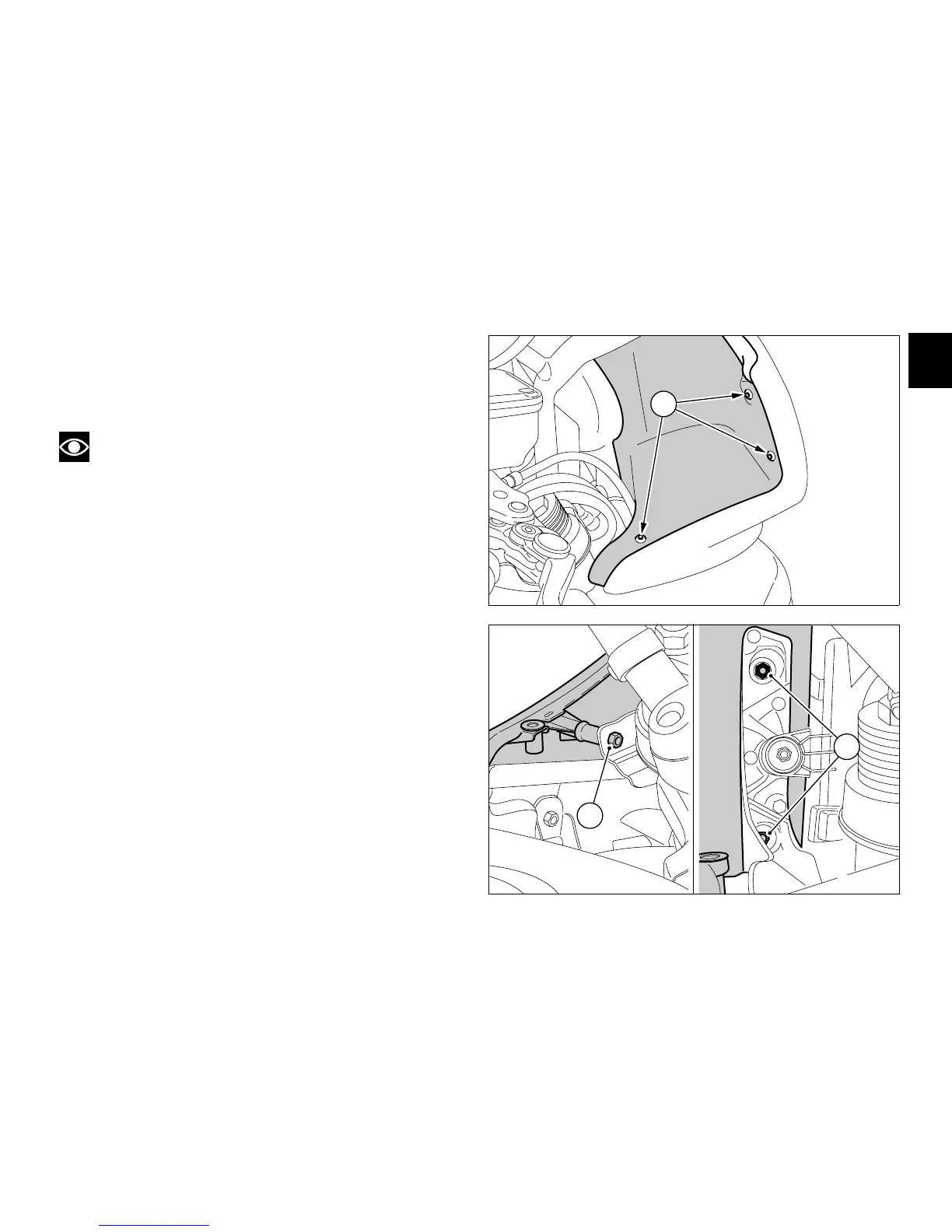

Svitare sui due lati del cupolino le sei viti (1) di fissaggio
della plancia interna, quindi rimuoverla sfilandola verso l’alto
(fig. 41).
Note
Fare attenzione nella rimozione della plancia a non
danneggiare la vernice del cupolino.
Svitare le sei viti (2) che fissano il cupolino fisso al
supporto del proiettore (fig. 41a).
Rimuovere il cupolino fisso.
Nel rimontaggio, bloccare per prime le quattro viti centrali
e poi le due laterali.
Posizionare la plancia interna sul cupolino fisso, facendo
corrispondere le forature.
Bloccare le sei viti (1), evitando di eccedere per non
danneggiare gli inserti sul cupolino fisso.
1
fig. 41
2
2
fig. 41a
