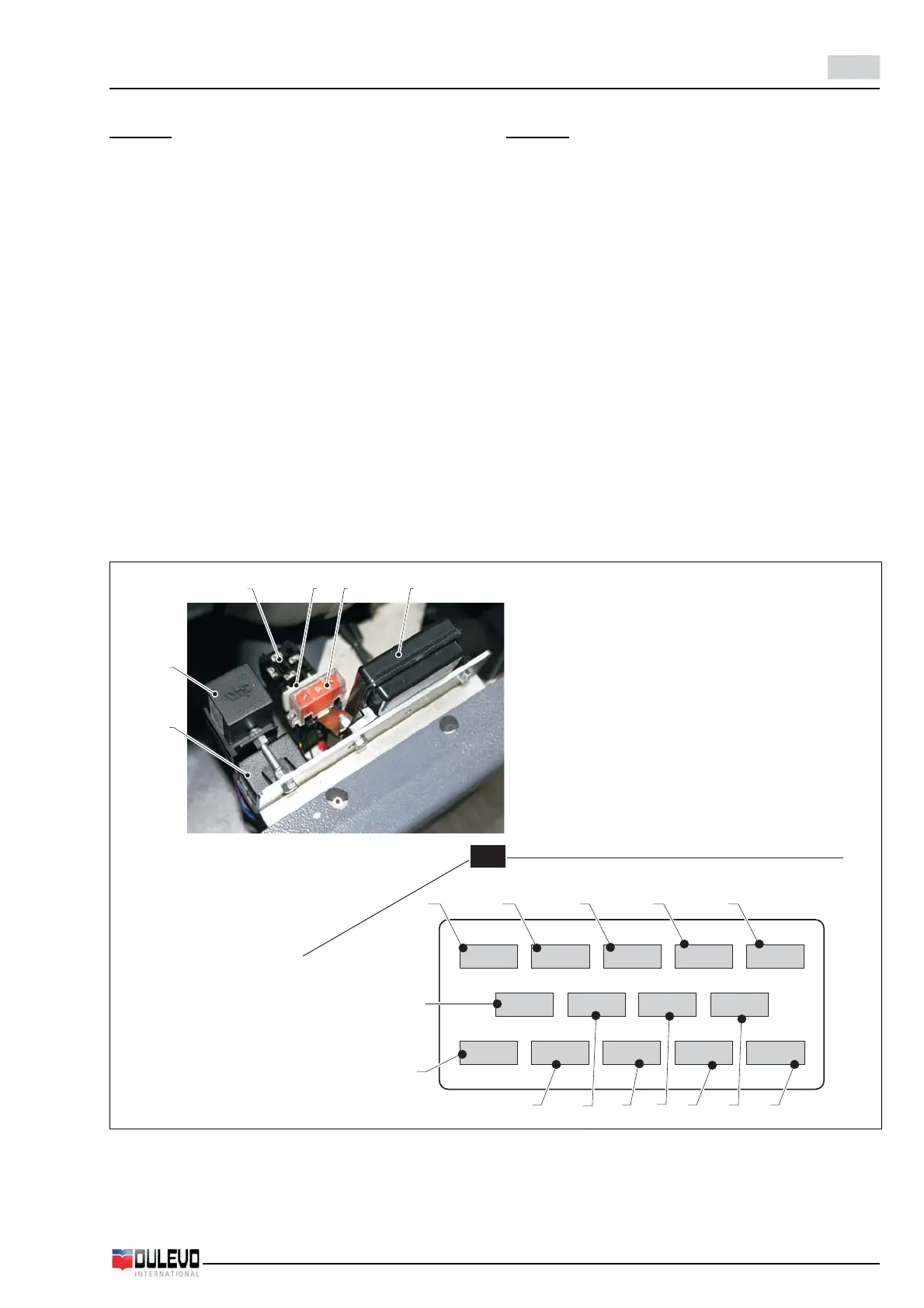

Spazzatrice / Sweeper 100 Elite
Mod. BS
1) Spie motore - contaore motore
2) Elettrovalvole spazzole - aspiratore
3) Contenitore
4) Elettrovalvole gas
5) Indicatori di direzione
6) Elettrovalvole avanzamento - buzzer retromarcia
7) Indicatori di arresto - avvisatore acustico
8) Girofaro
9) Scuotifiltro
10) Luci di emergenza
11) Lampade di posizione
12) Lampade di posizione
13) Lampade anabbaglianti
14) Fari di lavoro
15) Pompa benzina (10A)
16) Generale (40A)
17) Relè pompa benzina
18) Centraline impianto gas
19) Temporizzatore micro sedile
10 A 10 A 10 A
10 A 7.5 A
5A
5A
7.5 A 15 A
7.5 A 15 A 15 A 10 A
6
9
8
710
54321
1412 13
11
BS
10 A
15
16 18
18
17
19
Mod. BS
1) Engine - engine hour counter signal lights
2) Brushes - suction hose electrovalves
3) Container
4) Gas electrovalves
5) Turn signals
6) Forward running - reverse buzzer electrovalves
7) Stop indicators - horn
8) Beacon
9) Filter shaker
10) Emergency lights
11) Parking lights
12) Parking lights
13) Dipped headlights
14) Working lights
15) Petrol pump (10A)
16) Main switch (40A)
17) Petrol pump relay
18) Gas system control boxes
19) Seat microswitch timer
