-6-
2010-04
12 / 44

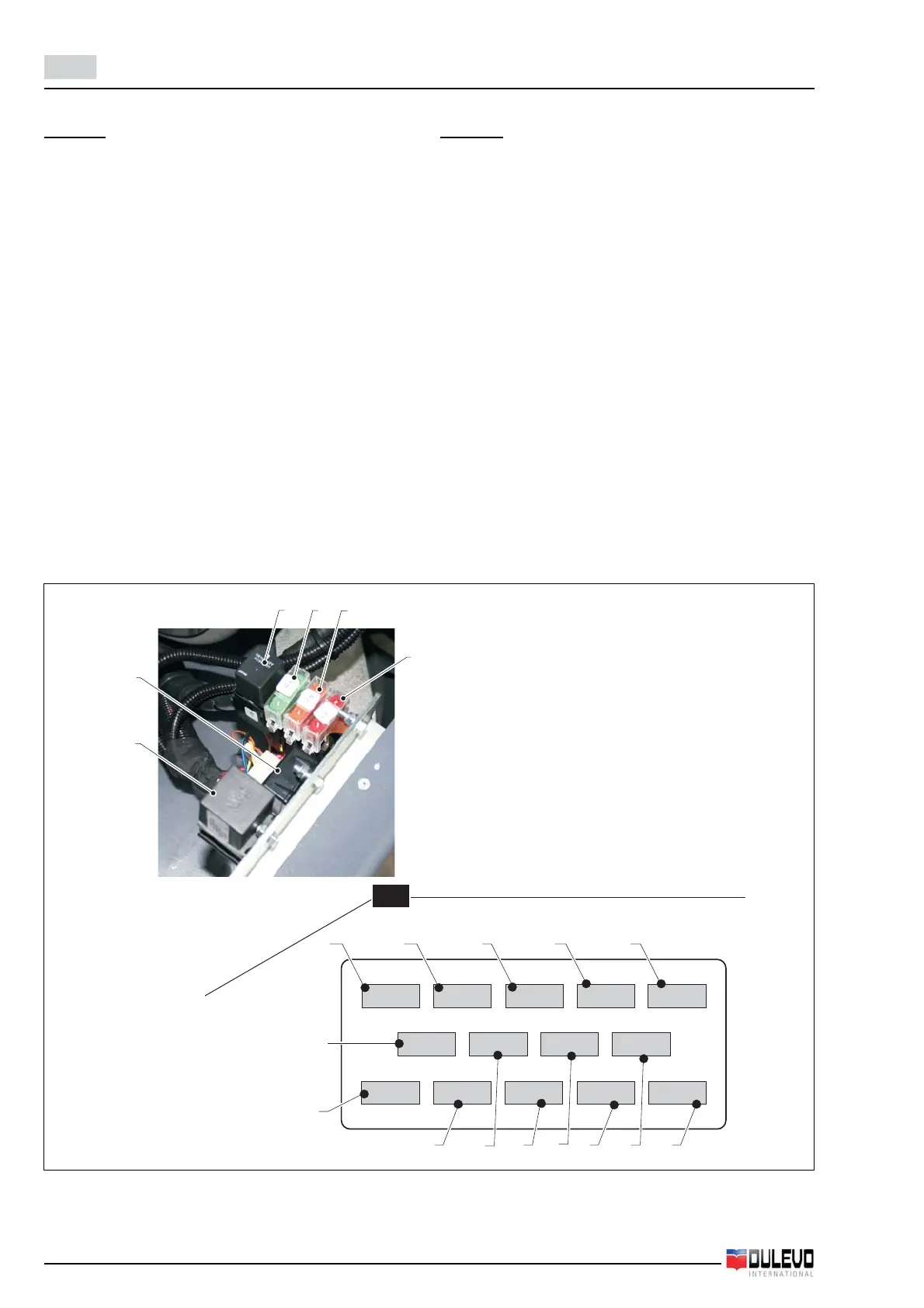

Spazzatrice / Sweeper 100 Elite
Mod. DK
1) Spie motore - contaore
2) Elettrovalvole servizi
3) Attuatore terza spazzola - riscaldatore
4) Avvisatore acustico
5) Indicatori di direzione
6) Elettrovalvole avanzamento - buzzer retromarcia
7) Indicatori di arresto
8) Girofaro
9) Scuotifiltro
10) Luci di emergenza
11) Lampade di posizione
12) Lampade di posizione
13) Lampade anabbaglianti
14) Fari di lavoro
15) Generale (50A)
16) Generale (40A)
17) Generale (30A)
18) Relè candelette
19) Temporizzatore candelette
20) Temporizzatore micro sedile
10 A 10 A 15 A
10 A 7.5 A
5A
5A
7.5 A 15 A
7.5 A 15 A 15 A 10 A
6
9
8
710
54321
1412 13
11
DK
15
19
7.5 A
161718
20
Mod. DK
1) Engine - hour counter signal lights
2) Controls electrovalves
3) Third brush - heater actuator
4) Horn
5) Turn signals
6) Forward running - reverse buzzer electrovalves
7) Stop indicators
8) Beacon
9) Filter shaker
10) Emergency lights
11) Parking lights
12) Parking lights
13) Dipped headlights
14) Working lights
15) Main switch (50A)
16) Main switch (40A)
17) Main switch (30A)
18) Spark plugs relay
19) Spark plugs timer
20) Seat microswitch timer
