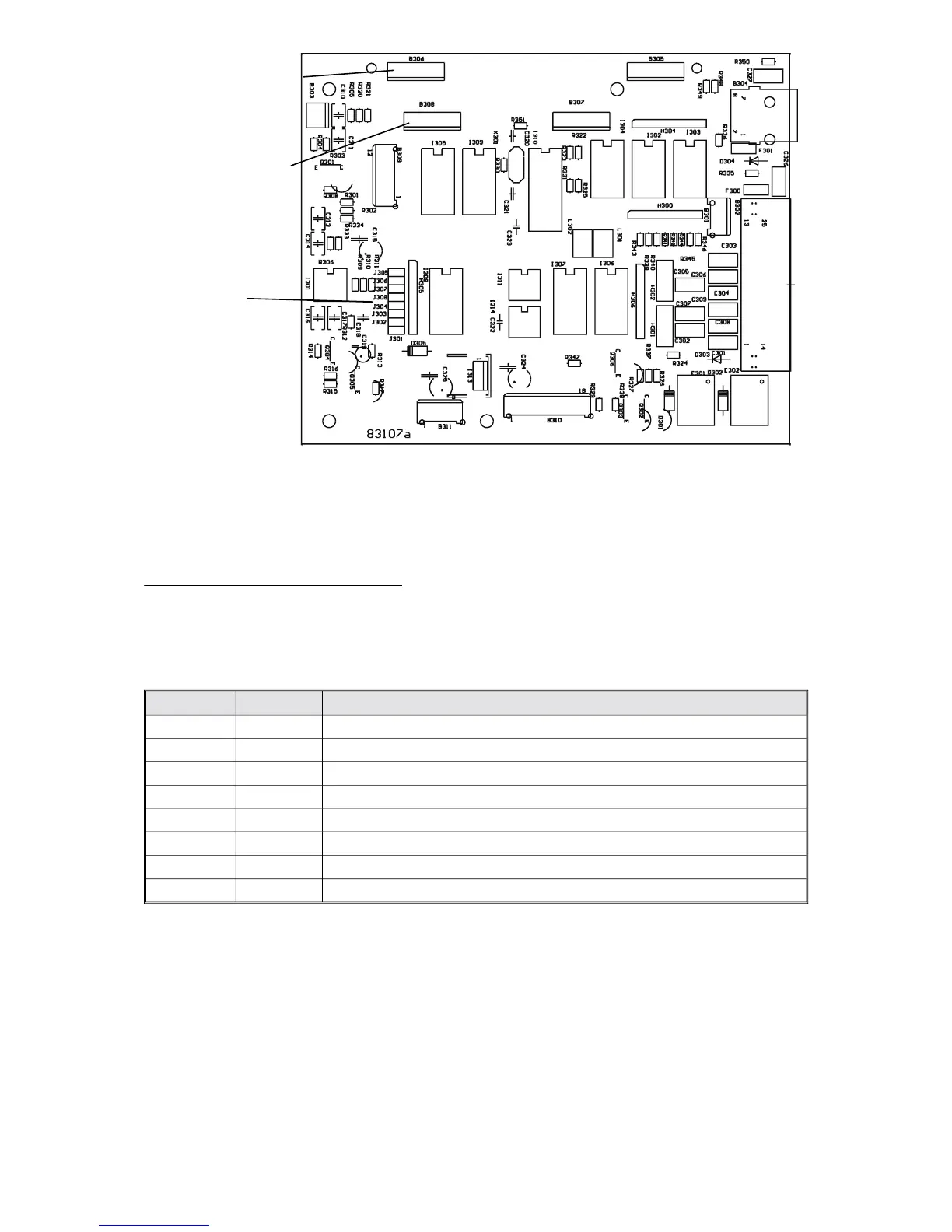

Bild 4 (Leiterplatte 83107)
8. Nachrüstmöglichkeiten
Die ELA - Kompaktanlage CPA 2000 kann an die Erfordernisse flexibel angepaßt werden. Dazu sind
verschiedene Nachrüstsätze erhältlich, welche in das Gerät eingebaut werden müssen.
8.1 Alarm, Gong, Vorgong (NRS 90212)
Der Nachrüstsatz wird an den Steckplatz B305 / B306 auf der Platine 83107 gesteckt (Bild 4). Dazu ist
das Gerät stromlos zu machen und der Gehäusedeckel zu demontieren. Vor dem Bestücken des
Nachrüstsatzes muß eingestellt werden, welcher Alarm, welcher Gong und welcher Vorgong zum Einsatz
kommen soll. Nachfolgende Tabelle gibt eine Übersicht, welche Möglichkeiten gewählt werden können
(siehe auch Bild 5).
Steckbrücke Merkspalte Signal
J901 DIN - Alarm (1200 ... 500 Hz) (serienmäßig)
J902 Slow whoop Alarm (500 .. 1200 Hz)
J903 Jump - Tone - Alarm (Tonwechselimpuls 925 / 1075 Hz)
J904 Zweiklang Gong
J905 Dreiklang Gong (serienmäßig)
J906 Vierklang Gong
J907 Zweiklang Vorgong (serienmäßig)
J908 Einklang Vorgong
Nach dem Bestücken mit dem NRS wird die Kompaktanlage im Falle von Gong oder Alarm automatisch
alle angeschalteten Mikrofone und Tonträger ausblenden. Die Lautstärke vom Alarm läßt sich mit R 929,
vom Gong mit R 930 und vom Vorgong mit R 931 einstellen.
Alarm kann über die Sprechstelle MT 2005 (Taste Alarm, 14) oder über die Fernbedienungsbuchse
(REMOTE CONTROL, 58, Pin 2) ausgelöst werden. Der Alarm läuft solange die Taste gedrückt ist oder
solange der Kontakt auf Masse liegt.
Das Gongsignal kann über die Sprechstelle MT 2005 (Taste Gong , 8) oder über die Fernbedienungs-
buchse (REMOTE CONTROL, 58, Pin 1), Kontakt nach Masse, ausgelöst werden. Der Gong endet
selbsttätig.
Ein Vorgongsignal wird automatisch vor jeder Durchsage ausgelöst, wenn die Programmierung entspre-
chend Abschnitt 7 erfolgt ist.
Jumper für Vorrang
Einstellungen
(Reihenfolge
beachten!)
Steckplatz für NRS 90213
(Sprachausgabe)
Steckplatz für NRS 90212
(Alarm/Gong)
12
