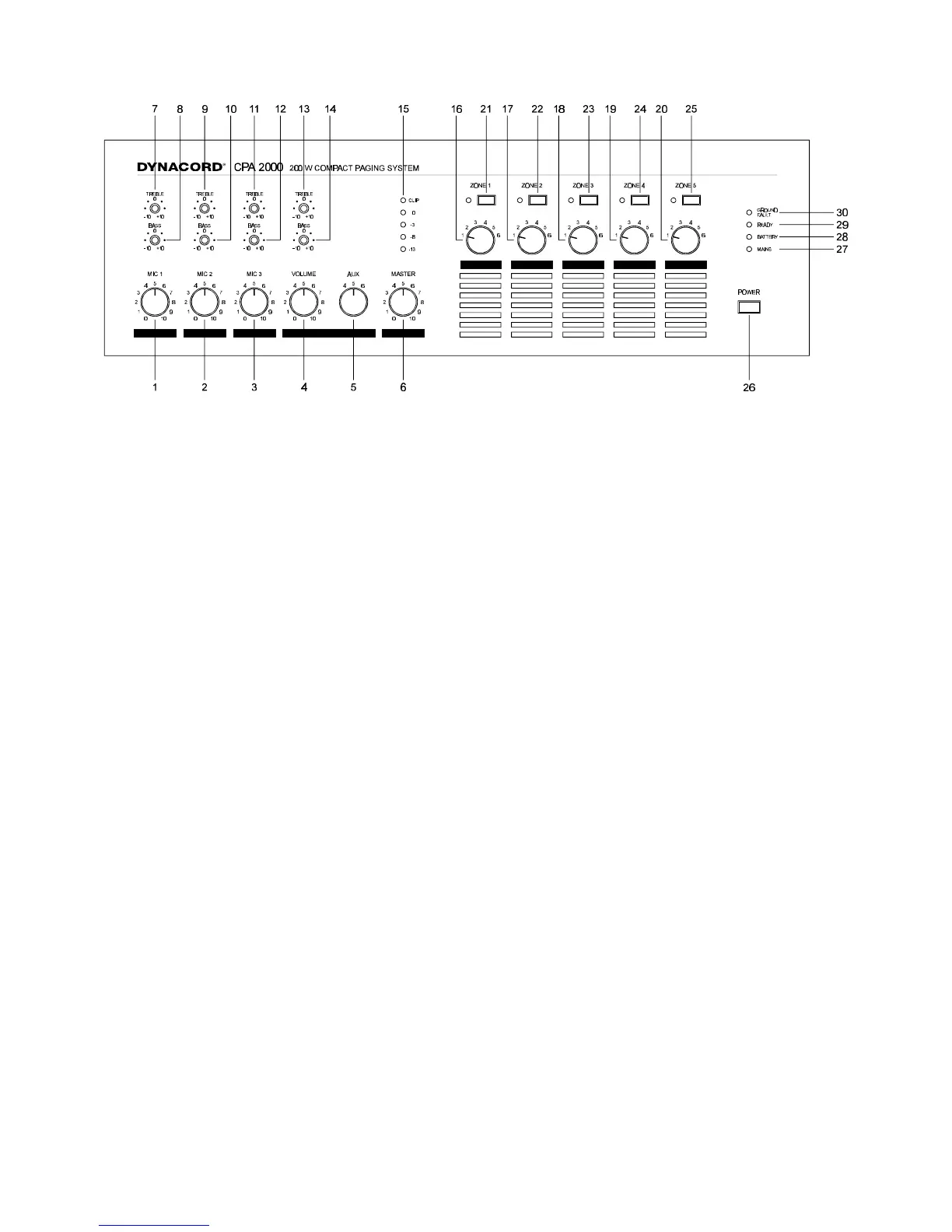

COMMANDES ET INDICATEURS EN FACE AVANT
1 MIC 1 Réglage du niveau de l’entrée 1.
2 MIC 2 Réglage du niveau de l’entrée 2.
3 MIC 3 Réglage du niveau de l’entrée 3.
4 VOLUME Réglage du niveau de l’entrée au niveau ligne.
5 AUX Commutateur de sélection pour l’entrée au niveau ligne.
6 MASTER Réglage du niveau général.
7 TREBLE Réglage du niveau d’aigus pour l’entrée 1.
8 BASS Réglage du niveau de graves pour l’entrée 1.
9 TREBLE Réglage du niveau d’aigus pour l’entrée 2.
10 BASS Réglage du niveau de graves pour l’entrée 2.
11 TREBLE Réglage du niveau d’aigus pour l’entrée 3.
12 BASS Réglage du niveau de graves pour l’entrée 3.
13 TREBLE Réglage du niveau d’aigus pour l’entrée au niveau ligne.
14 BASS Réglage du niveau de graves pour l’entrée au niveau ligne.
15 VU-mètre à LED meter, affichant le niveau de sortie général.
16 Potentiomètre cranté de niveau pour le haut-parleur de la zone 1.
17 Potentiomètre cranté de niveau pour le haut-parleur de la zone 2.
18 Potentiomètre cranté de niveau pour le haut-parleur de la zone 3.
19 Potentiomètre cranté de niveau pour le haut-parleur de la zone 4.
20 Potentiomètre cranté de niveau pour le haut-parleur de la zone 5.
21 ZONE 1 Commutateur d’assignation (avec indicateur) pour le haut-parleur de la zone 1.
22 ZONE 2 Commutateur d’assignation (avec indicateur) pour le haut-parleur de la zone 2.
23 ZONE 3 Commutateur d’assignation (avec indicateur) pour le haut-parleur de la zone 3.
24 ZONE 4 Commutateur d’assignation (avec indicateur) pour le haut-parleur de la zone 4.
25 ZONE 5 Commutateur d’assignation (avec indicateur) pour le haut-parleur de la zone 5.
26 POWER Commutateur marche/arrêt
27 MAINS Indicateur d’état, s’allume lorsque l’appareil est alimenté par le secteur.
28 BATTERY Indicateur d’état, s’allume lorsque l’appareil est alimenté par ses batteries.
29 READY Indicateur d’état, s’allume lorsque l’appareil est prêt à fonctionner.
30 GROUND FAULT Indicateur d’état, s’allume lorsque le câblage des haut-parleurs est
défectueux par défaut de mise à la masse.
