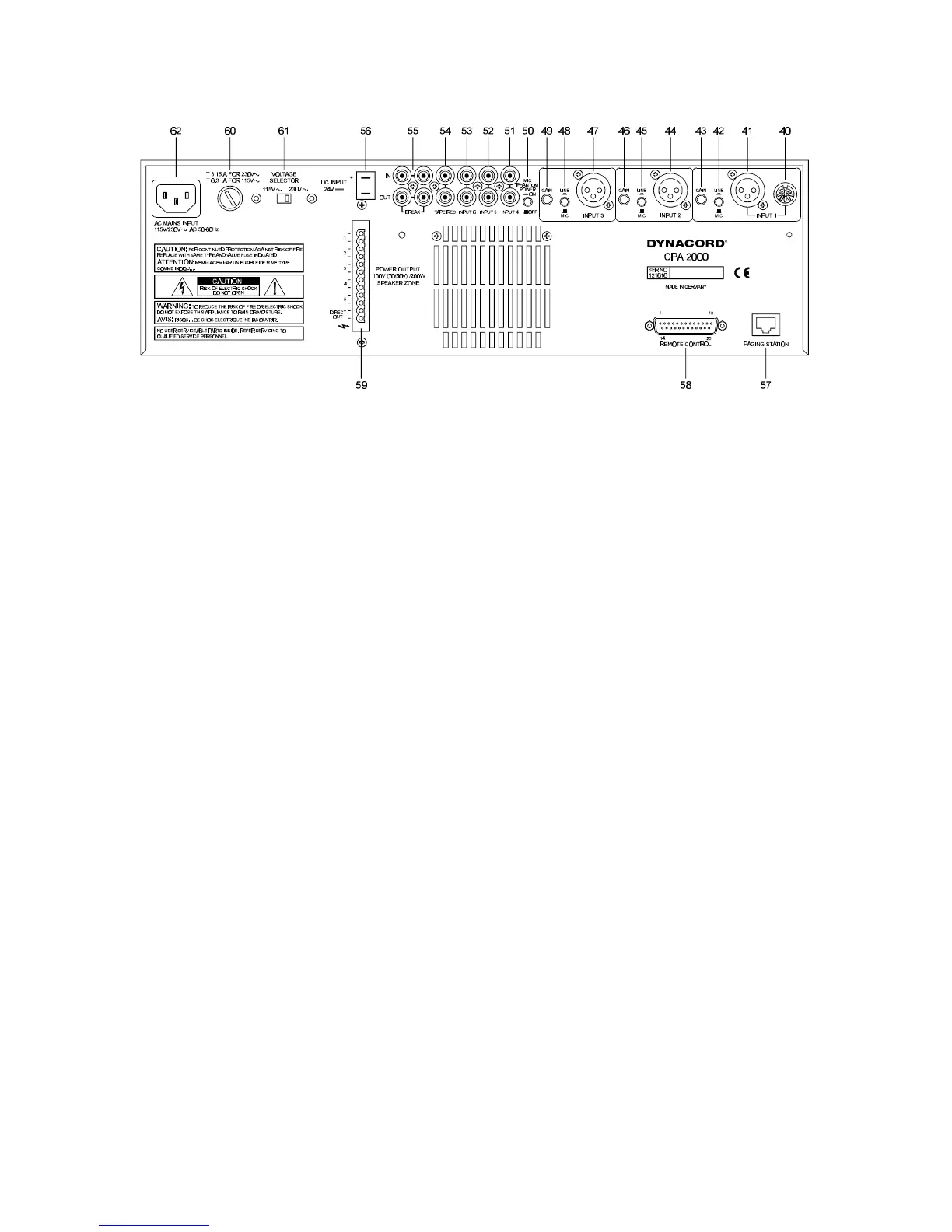

COMMANDES ET INDICATEURS EN FACE ARRIERE
40 INPUT 1 Connecteur DIN 7 broches pour branchement sur l’entrée 1 d’un microphone
équipé d’un bouton de type PTT (exemple : un MT 101).
41 INPUT 1 Connecteur de type XLR pour branchement sur l’entrée 1 d’un microphone
ou de toute autre source basse fréquence.
42 MIC/LINE Sélecteur de sensibilité (niveau Micro/Ligne) pour l’entrée 1.
43 GAIN Potentiomètre de gain pour adaptation en niveau du signal de l’entrée 1.
44 INPUT 2 Connecteur de type XLR pour branchement sur l’entrée 2 d’un microphone
ou de toute autre source audio.
45 MIC/LINE Sélecteur de sensibilité (niveau Micro/Ligne) pour l’entrée 2.
46 GAIN Potentiomètre de gain pour adaptation en niveau du signal de l’entrée 2.
47 INPUT 3 Connecteur de type XLR pour branchement sur l’entrée 3 d’un microphone
ou de toute autre source audio.
48 MIC/LINE Sélecteur de sensibilité (niveau Micro/Ligne) pour l’entrée 3.
49 GAIN Potentiomètre de gain pour adaptation en niveau du signal de l’entrée 3.
50 MIC PHANT.POWER Commutateur d’activation de la tension fantôme sur les micros 1 à 3.
51 INPUT 4 Entrée au niveau ligne 4.
52 INPUT 5 Entrée au niveau ligne 5.
53 INPUT 6 Entrée au niveau ligne 6.
54 TAPE REC Sortie pour connexion d’un enregistreur externe.
55 BREAK IN/OUT Connecteurs d’entrée/sortie (IN/OUT) pour insertion d’équipements
externes (Attention : s’ils ne sont pas utilisés, ces connecteurs
doivent être pontés en utilisant un adaptateur spécifique).
56 DC INPUT Connecteur tension 24 volts (batterie, alimentation de secours).
57 PAGING STATION Embase RJ 45 pour la connexion de terminaux microphone MT 2005
58 REMOTE CONTROL Connecteur de la télécommande.
59 POWER OUTPUT Barrette de connexion pour les lignes de haut-parleurs 100 V
(zones haut-parleurs 1 à 5) et sortie directe haut-parleur.
60 T … A Fusible principal.
61 VOLTAGE SELECTOR Sélecteur de tension d’alimentation principale.
62 AC MAINS INPUT Connecteur secteur, 230 / 115 Volts.
41
