8.6 Kit de montage en rack 19 pouces (NRS 90214)
Si vous désirez monter votre CPA 2000 dans un rack 19 pouces, il faut l’équiper d’oreilles de fixation. Il
faut toujours veiller, dans ce cas, à ce que la ventilation du rack soit suffisante : le CPA 2000 dégage en
effet pas mal de calories, ce qui a pour conséquence d’augmenter la température de son environnement.
9. Exploitation avec des terminaux microphone MT 2005
Si vous désirez bénéficier de tous les avantages du CPA 2000, nous vous recommandons de lui relier
un ou plusieurs (jusqu’à trois) terminaux microphone, référence MT2005. Ces terminaux microphone sont
équipés de cinq touches correspondant aux différentes zones couvertes par les haut-parleurs, ce qui
vous permet de sélectionner la zone dans laquelle votre message sera entendu. Comme le CPA 2000
est un appareil monocanal, en cours de diffusion de message dans une zone, la musique de fond est
interrompue dans les autres zones). Le MT 2005 vous permet également de commander les fonctions
d’alerte, de gong et de message parlé du CPA 2000.
La connexion de terminaux microphone s’effectue par l’intermédiaire d’une fiche de type RJ 45 (8 broches)
venant s’insérer dans l’embase PAGING STATION [57]. Tous les terminaux microphone que vous utilisez
doivent être branchés en parallèle : la connexion assure le transport de la tension d’alimentation, du signal
audio et des signaux de commande. Avant d’exploiter le système avec des terminaux microphone, vous

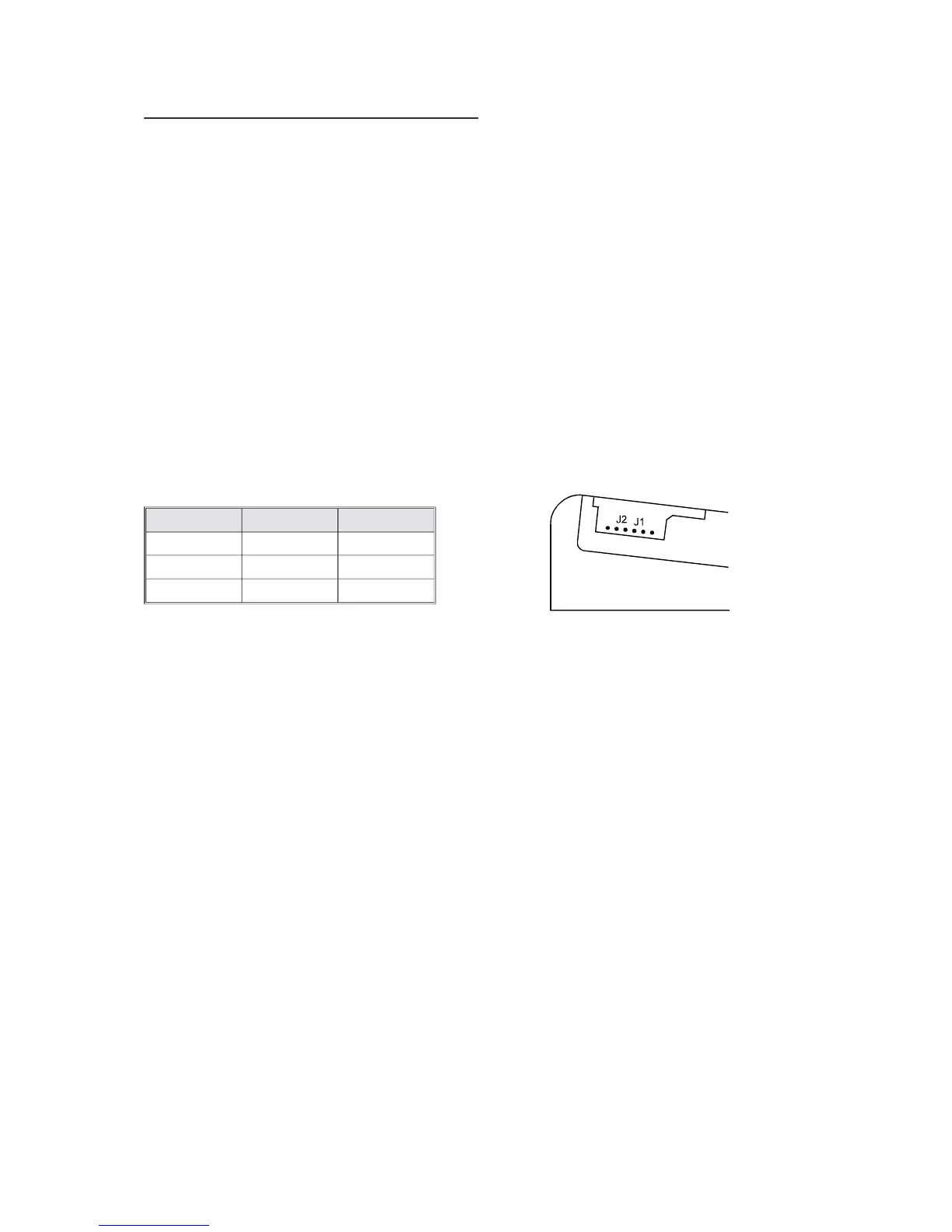

devez assigner une adresse (ID) unique à chacun des MT 2005 que vous allez connecter. Il faut par
conséquent démonter le panneau latéral gauche de l’appareil et positionner les cavaliers J1 et J2 selon
vos besoins (L’adresse ID 1 est préréglée en usine : les autres possibilités sont adresses 2 et 3) (veuillez
vous référer au tableau ci-après).
Adresse Cavalier 1 Cavalier 2
1 nsérét non inséré
2 non inséré nséré
3 non inséré non inséré
Assignation des broches du connecteur RJ 45, pour la connexion d’un maximum de trois MT2005 ou d’un
microphone PTT.
L’assignation des broches du connecteur du terminal microphone (PUPITRE D’APPEL, 57) est la
suivante ; le câblage doit être réalisé avec du câble ordinaire blindé 8 conducteurs pour relier tous les
terminaux microphone exploités :
1 tension de fonctionnement +24 V
2 potentiel de masse pour la tension de fonctionnement, potentiel de référence
3 fil du signal “pupitre d’appel détecté”
(connectée à la mise à la masse interne du pupitre d’appel)
4 fil data RS 485, conducteur A
5 fil data RS 485, conducteur B
6 PTT (potentiel contact à la masse, uniquement lors de l’utilisation d’un microphone PTT)
7 fil NF, symétrisé électroniquement
8 fil NF, symétrisé électroniquement
Veuiillez noter les paires de câbles : 1+2, 3+6, 4+5, 7+8 !
Longueur de câble
La tension minimale admissible sur le terminal microphone est de 15.5 Volts. Pour cette tension, l’intensité
maximale demandée par chaque MT2005 est de 123 mA. En cas de coupure secteur, la batterie est
supposée délivrer une tension de 21.6 Volts, les diverses chutes de tension réduisant la tension de sortie
pour les terminaux microphone à 18.1 Volts. Par conséquent, la chute de tension maximale admissible
le long du câblage du terminal microphone est de 2.6 Volts.
Les longueurs de câble maximales autorisées entre le CPA 2000 et les pupitres d’appel sont les suivantes
(le câblage peut s’effectuer en étoile ou en système bus, sachant que – à cause des spécifications de
l’interface RS 485 – la longueur de câble utilisée en tout dans le réseau ne doit pas dépasser 1000 mètres):
51
