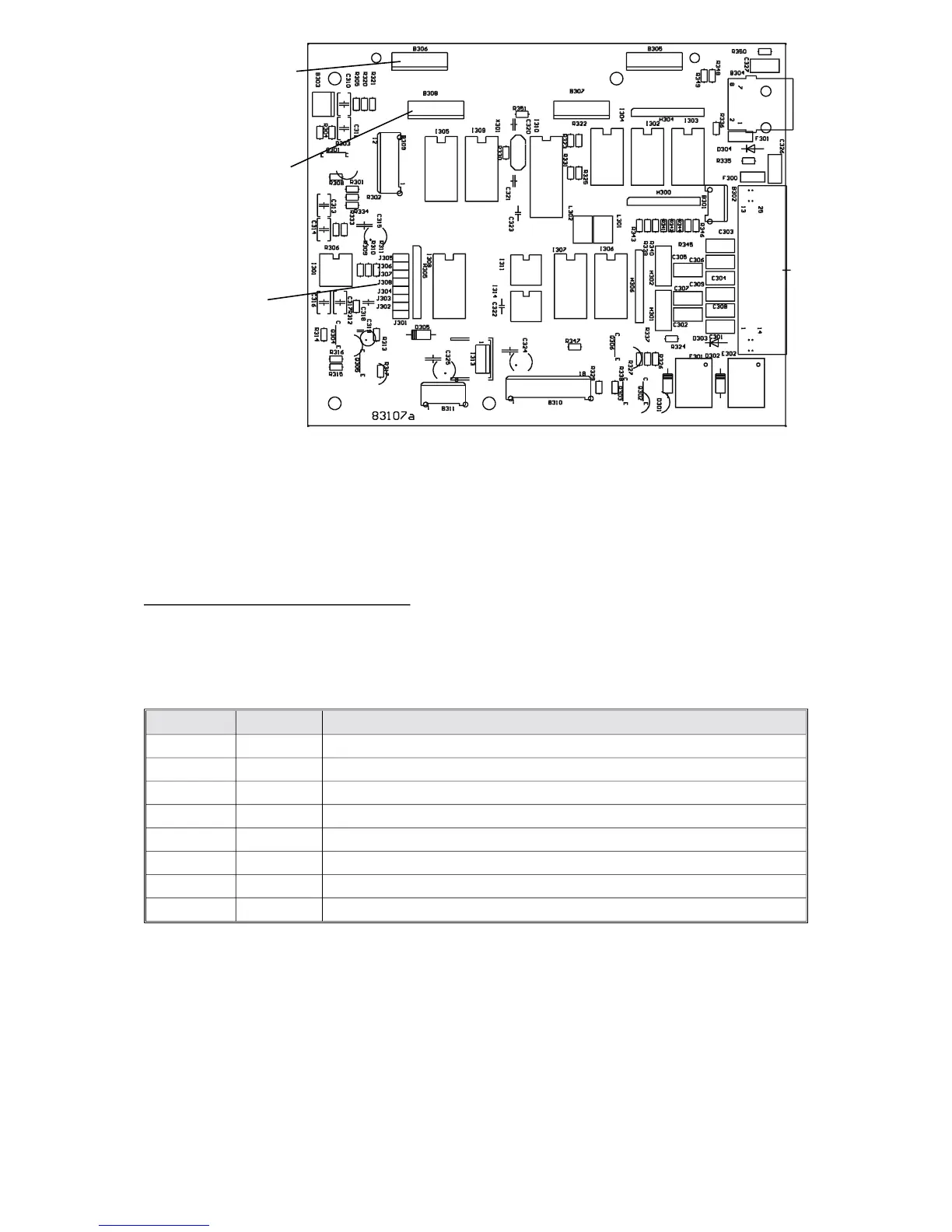

Diagramme 4 (zone 83107 du circuit imprimé)
8. Kits d’extension
Le système électro-acoustique compact CPA 2000 a été conçu pour s’adapter à vos besoins. Il existe
un certain nombre de kits d’extension optionnels, le dotant de des fonctions supplémentaires.
8.1 Alerte, Gong, Pré-Gong (NRS 90212)
Ce kit d’extension doit être mis en place dans l’embase d’extension B305 / B306, en 83107 sur le circuit
imprimé (référez-vous également au diagramme 4). Il est par conséquent nécessaire de déconnecter
l’appareil du secteur et de sa batterie de secours, puis de démonter son couvercle. Avant l’installation, il
faut régler la fonction alerte, gong et pré-gong désirée. En ce qui concerne le réglage des différentes
options, veuillez vous référer au tableau ci-après (ainsi qu’au diagramme 5).
Cavalier Notes Signal
J901 Alerte DIN (1200 … 500 Hz) (réglage standard)
J902 Alerte à balayage lent (500 … 1200 Hz)
J903 Alerte à changement de fréquence (tone change impulse 925 / 1075 Hz)
J904 Double gong
J905 Triple gong (réglage standard)
J906 Quadruple gong
J907 Double pré-gong (réglage standard)
J908 Simple pré-gong
Une fois que cette extension est installée, le CPA 2000 coupe automatiquement toutes les entrées
microphone ou au niveau ligne dès qu’une alerte est activée. Le niveau de cette alerte est déterminé par
le potentiomètre R929 ; le potentiomètre R930 règle le niveau du gong, tandis que R931 détermine le
niveau de sortie du signal pré-gong.
L’alerte est délivrée par la touche “alert button” (14) du terminal microphone MT 2005. Autre possibilité :
par la broche 2 du connecteur REMOTE CONTROL [58]. Le signal d’alerte est émis aussi longtemps que
la touche est enfoncée ou, respectivement, que la broche 2 est reliée au potentiel de la masse.
Le gong est délivré par la touche “gong button” (8) du terminal microphone MT 2005. Autre possibilité :
par la broche 1 du connecteur REMOTE CONTROL [58]. Le signal de gong s’arrête automatiquement.
Selon la programmation effectuée (voir description dans le paragraphe 7), le signal pré-gong est
automatiquement délivré avant tout message parlé.
Cavaliers pour
réglage d’ordre de
priorité
Prise d’insertion pour
l’extension NRS 90213
(message parlé)
Prise d’insertion pour
l’extension NRS 90212
48
