Zum Einbau des Nachrüstsatzes ist das Gerät stromlos zu schalten und der Gehäusedeckel des Ge-
räts zu entfernen. Der NRS wird auf der Platine 81333 an Steckplatz B114 eingesetzt (Bild 6).

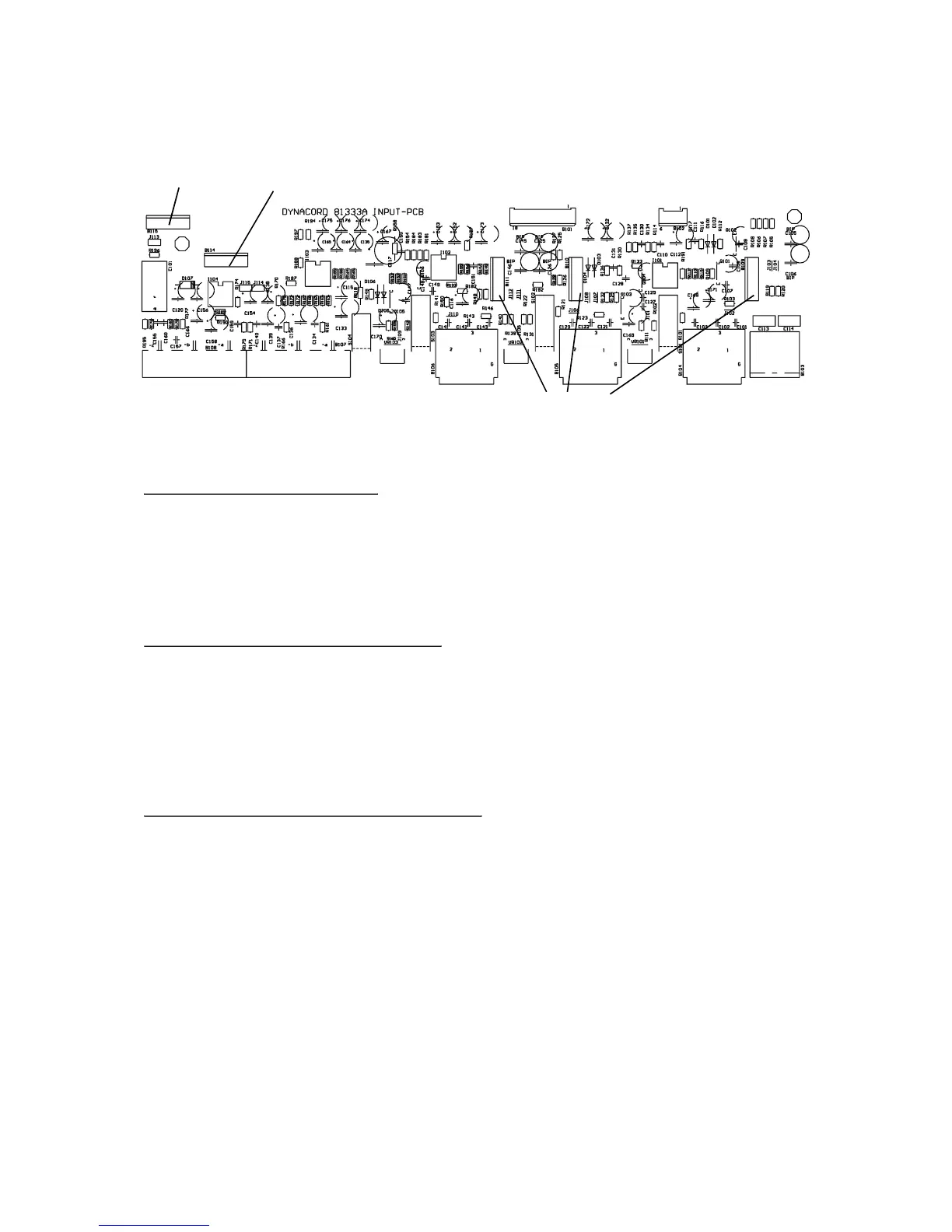

Bild 6 (Leiterplatte 81333)
8.4 Summenfernregler (NRS 90178)
Falls eine Summenfernregelung notwendig ist, kann der NRS 90178 eingesetzt werden. Dazu ist das
Gerät stromlos zu machen und der Gehäusedeckel des Geräts zu entfernen. Der NRS wird auf der Platine
81333 an Steckplatz B115 eingesetzt (Bild 6). Beim Einsetzen des NRS muß die Steckbrücke J113
entfernt werden. Die Einstellung der Summenlautstärke erfolgt über ein externes beiliegendes Potentio-
meter (10 kOhm), das über die Fernbedienungsbuchse, (REMOTE CONTROL, 58, Pins 21 und 24)
angeschlossen wird (hoher Widerstand bedeutet hohe Lautstärke). Der Summenfernregler wird von
Alarm, Gong oder Vorrang nicht beeinflußt.
8.5 trafosymmetrische Eingänge (NRS 90139)
Die Eingänge 1 - 3 sind elektronisch symmetrisch ausgeführt. In den meisten Fällen sollte dies Garantie
dafür sein, daß keine Störungen beim Betrieb der ELA - Kompaktanlage CPA 2000 auftreten. Sollten bei
der Verbindung dieser Eingänge mit anderen Geräten trotzdem Brummstörungen vorkommen, so kann
der entsprechende Eingang mit Hilfe des NRS 90139 erdfrei gemacht werden. Dazu ist das Gerät stromlos
zu schalten und der Gehäusedeckel des Geräts zu entfernen. Der NRS wird auf der Platine 81333 an
Steckplatz B109 für Eingang 1, an Steckplatz B110 für Eingang 2 oder an Steckplatz B111 für Eingang
3 eingesetzt . Beim Einstecken eines NRS müssen 2 Steckbrücken entfernt werden: J 103 und J 104 für
Eingang 1, J 107 und J 108 für Eingang 2 oder J 111 und J 112 für Eingang 3 (siehe auch Bild 6).
8.6 Befestigungsteile für Gestelleinbau (NRS 90214)
Die Befestigungsteile für einen Einbau in 19” - Gestelle werden links und rechts an den Gehäusebefesti-
gungsschrauben befestigt. Während der Montage der Teile muß das Gerät von der Netzspannung
getrennt werden. Es dürfen nur die vom Hersteller gelieferten Schrauben verwendet werden. Die
Befestigungsteile dürfen nur in Verbindung mit dem Modell CPA 2000 verwendet werden. Nach dem
Anbau kann das Gerät in handesüblichen 19” - Gestellen verwendet werden. Im Gestell muß für eine
entsprechende Entlüftung gesorgt werden, da die Abwärme des CPA 2000 in das Gestell geblasen wird.
9. Betrieb mit Sprechstellen MT 2005
Um die Vorteile der ELA - Kompaktanlage CPA 2000 voll ausnutzen zu können, empfiehlt sich der
Anschluß von bis zu 3 Sprechstellen MT 2005. Die Sprechstellen besitzen 5 Tasten für Lautsprecherzo-
nen, so daß Rufe gezielt in diese Bereiche vorgenommen werden können (Da es sich bei der CPA 2000
um ein Einkanalgerät handelt, ist während einer Durchsage in den nicht angesprochenen Bereichen keine
Hintergrundmusik zu hören). Außerdem können die Funktionen Alarm, Gong und Sprachausgabe über
diese Sprechstellen gesteuert werden.
Steckplatz für
Fernregler
Steckplatz für
Sprachschalter
Steckplätze für Trafosymmetrischen Eingang
14
