START-S1XL
Manual Técnico
COMÙN
230 Vac 1 Alimentación 230 Vac 50 Hz
230 Vac 2 Alimentación 230 Vac 50 Hz
Lampara 3 Lampara de siñalisación 230 Vac
Com MOT/LAMP 4 Común motor, Lampara de siñalisación 230 V
MOT APRE 5 Motore 230 Vac ABRE
MOT CIERRA 6 Motore 230 Vac CIERRa
+ Antena 7 Polo positivo de la antena: +
Comùn 8 Polo negativo de la antena: - / Entrada común
12 Vac 9 Salida 12 Vac (J1 en posición AC) Max 60 mA
12 Vac / +12 Vdc 10 Salida 12 Vac (J1 en posición AC) Salida +12 Vdc (J1 en posición DC) Max 60 mA
-12 Vdc / Com 11 - 12Vdc (J1 en posición DC), Común servicios y seguridad
CIERRA / STOP 12 Entrada comando CIERRA o ALT NC dipendiente del DIP 4B
PHOTO / ANEM 13 Entrada fotocélula / anemometro
ABRE / START 14 Entrada mando ABRE ó PASO A PASO dipendiente del DIP3-B
BUS-DATI 15 Puerta de BUS-DATOS. (Puentear si no se utiliza)
Contacto limpio
16
Contacto limpio para luz ó lámpara sin tarjeta de intermitencia
17
La central está diseñada para conectar
motores con nales de carrera mecanicos
incorporados
FOTOCELULA 11-13: Cuando el motor está cer-
rando, invierte la maniobra. (Entrada NC)
Si la central se utiliza para una persiana ó toldo
dejar DIP 3-B y DIP 4-B en OFF
Puentear si no se usa
FOTO / AN
ANEMOMETRO 11-13: CIERRA e inhibe durante
3 minutos.(Entrada NC).
JUMPER J1
AC: 12 Vac
borne 9-10
Max 60mA
DC: 12 Vdc
borne 10-11
Max 60mA
1 Instalación: esquema de la central
BUS
Alimentación de los acessorios

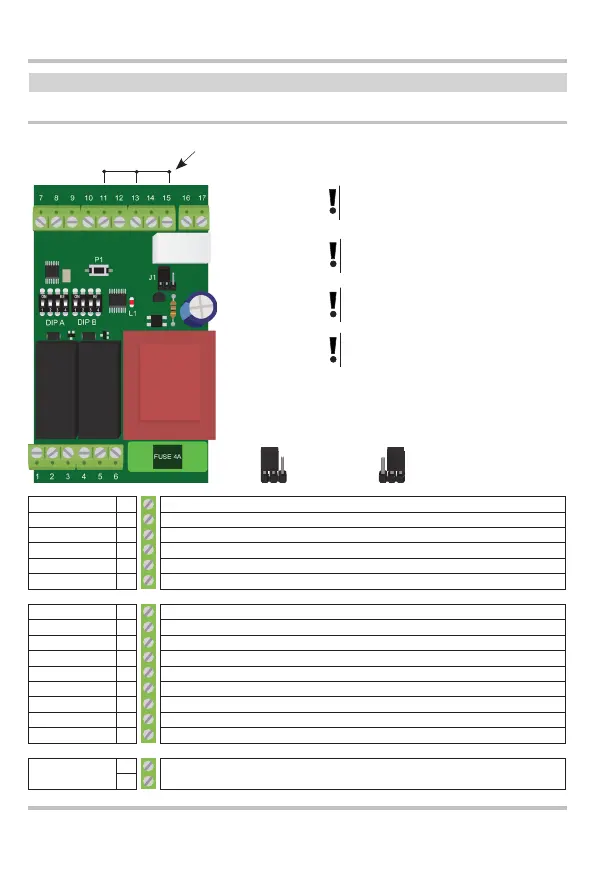

1.1 Esquema de la tarjeta electrónica
