START-S1XL
Manual Técnico
2
Modo de funcionamiento
La tarjeta electrónica tiene 4 funcionamientos (leer pàgina 5). El funcionamiento de fabrica es ESTANDARD y no necesita
elegir ningun funcionamiento. Si necesita elegir otro funcionamiento seguir este procedimiento:
1
Quitar alimentación a la central
2
Alimentar la central - 230 Vac
3
El LED L1 permanece jo durante 5 segundos (tiempo para pulsar P1)
4
Pulsar y soltar el botón P1
5
Ahora comptar los relampagueos del LED L1:
- emite un destello: Modo NORMAL activado
- emite dos destellos: Modo HOMBRE PRESENTE activado
- emite tres destellos: Modo ANEMOMETRO activado
- emite cuatro destellos: Modo APERTURA/CIERRE CENTRALIZADO activado
6
La luz L1 permanece ja para 2 segundo y en este tiempo es posible regrezar al
punto 4. Apretar otra vez el botón P1 para elegir un nuevo funcionamiento. Si el
funcionamiento está correcto leer parrafo sucessivo.
7
Esperar que el LED L1 regrese al destello normal
LED L1
fi j o
P1
230 Vac
LED L1

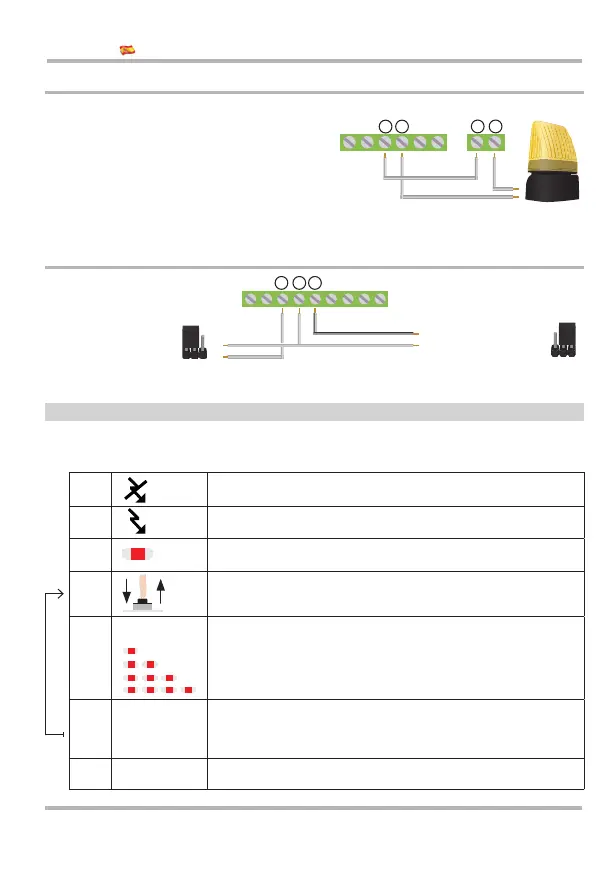

1.2 Conexión LAMPARA 230Vac
Se puede instalar sólo lampara sin carta electróni-
ca,
come en la foto:
1 2 3 4 5 6 16 17
1.3 Alimentación de los acessorios
Programar
JUMPER JAC/DC
come en la foto
Borne 9 / 11
Tensión: 12 Vac
Màxima currient: 60 mA
Borne 10 (+) / 11 (-)
Tensión: 12 Vdc
Màxima currient: 60 mA
Programar
JUMPER J1 AC/DC
come en la foto
!
!
AC DC
AC DC
10 11 12 13 14 157 8 9
230 Vac
To Next Page
