Echo Power Pruner PPT-300ES

26

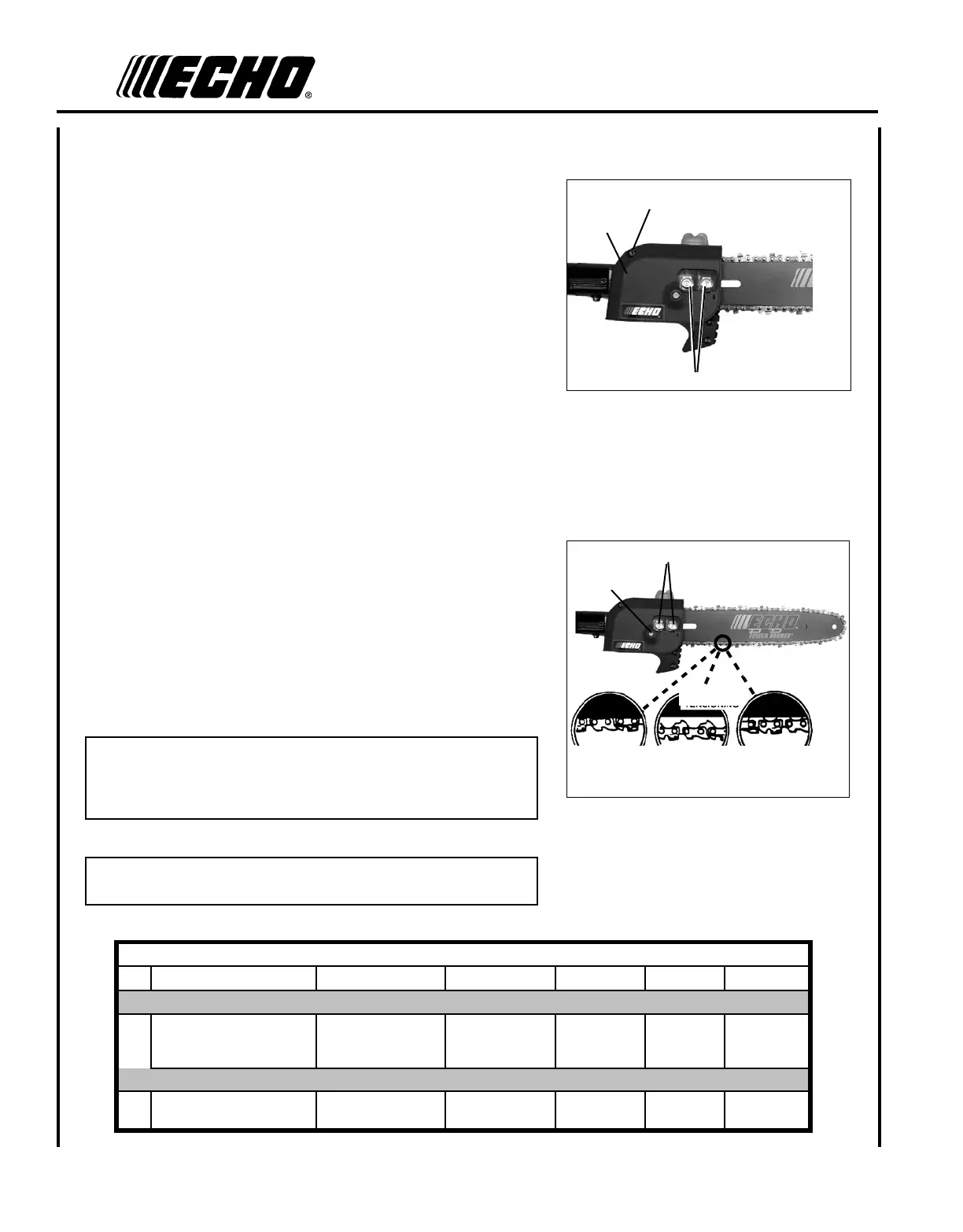

Ajuste de la tensión de la cadena de la sierra.
1. Mueva el interruptor de PARADA a la posición de parada.
2. Quite la tapa del ltro de aire y desconecte el cable de la
bujía.
3. Aoje las dos tuercas (A) de la cubierta de la caja de engranajes
hasta que queden ligeramente apretadas.
4. Sujete la punta de la barra hacia arriba, y gire el tornillo del ajusta-
dor (B) hasta que la cadena encaje bien en la parte de debajo de la
barra, según se muestra.
Cadena fría solamente – gire el tornillo de ajuste hacia la derecha
1/8 a 1/4 de vuelta adicionales.
5. Apriete ambas tuercas de la cubierta de la caja de engranajes con la
punta hacia arriba. Apriete primero la tuerca trasera.
6. Tire de la cadena alrededor de la barra de guía con la mano. Re-
duzca la tensión de la cadena, si percibe lugares apretados.
7. Cuando la cadena esté debidamente tensada, apriete bien las tuerca
de la tapa del embrague.
IMPORTANTE
Apriete las tuercas de la tapa del embrague a 8 - 9 N•m (71 - 80
lb-pulg) NO apriete las tuercas de forma excesiva. Se pueden
producir daños en la sierra.
8. Mantenga la cadena bien tensa en todo momento.
NOTA
Todas las cadenas requieren un ajuste frecuente.
9. Conecte el cable de la bujía
Corregir la tensión
en frio
Corregir la tensión
cuando esta
calentando
La cadena
necesita tension-
amiento
Coloque el lado
que contacta la
barra
Lleve la unión del
extremo aplastado
de la espiga de una
broca colgando hacia
afuera de la barra
Tiene que haber una
distancia de 1/8"
(3mm) en medio de
la unión de la barra
y la parte inferior
Limpieza de la tapa de la barra de guía
1. Quite las dos (2) tuercas de 6 mm de la barra guía (A), y perno de
la tapa de la barra de guía (B).
2. Quite la tapa de la barra de guía (D).
3. Ligeramente cepille los desechos de la tapa la barra de guía del y
de la rueda de impulsión.
4. Instale la tapa de la barra de guía (D) y apriete las dos tuercas la
barra de guía, y la perno de la tapa de la barra de guía (B).
A
D
B
A
B
Combinaciones de barra y cadena de Podadora Power Pruner PPT-300ES
N/P de barra N/P de cadena Tipo de cadena eslabones paso calibre
Estandar
Barra estandar de 12"
N/P 12A0CD3744
M91VX44G 91 44 3/8" 0,050
Optativas
N1C-BL o N1C 91 44 3/8" 0,050
