Él a g u e u s e s u r Pe r c h e
TM
Ma n u e l D'u T i l i s a T i o n
11

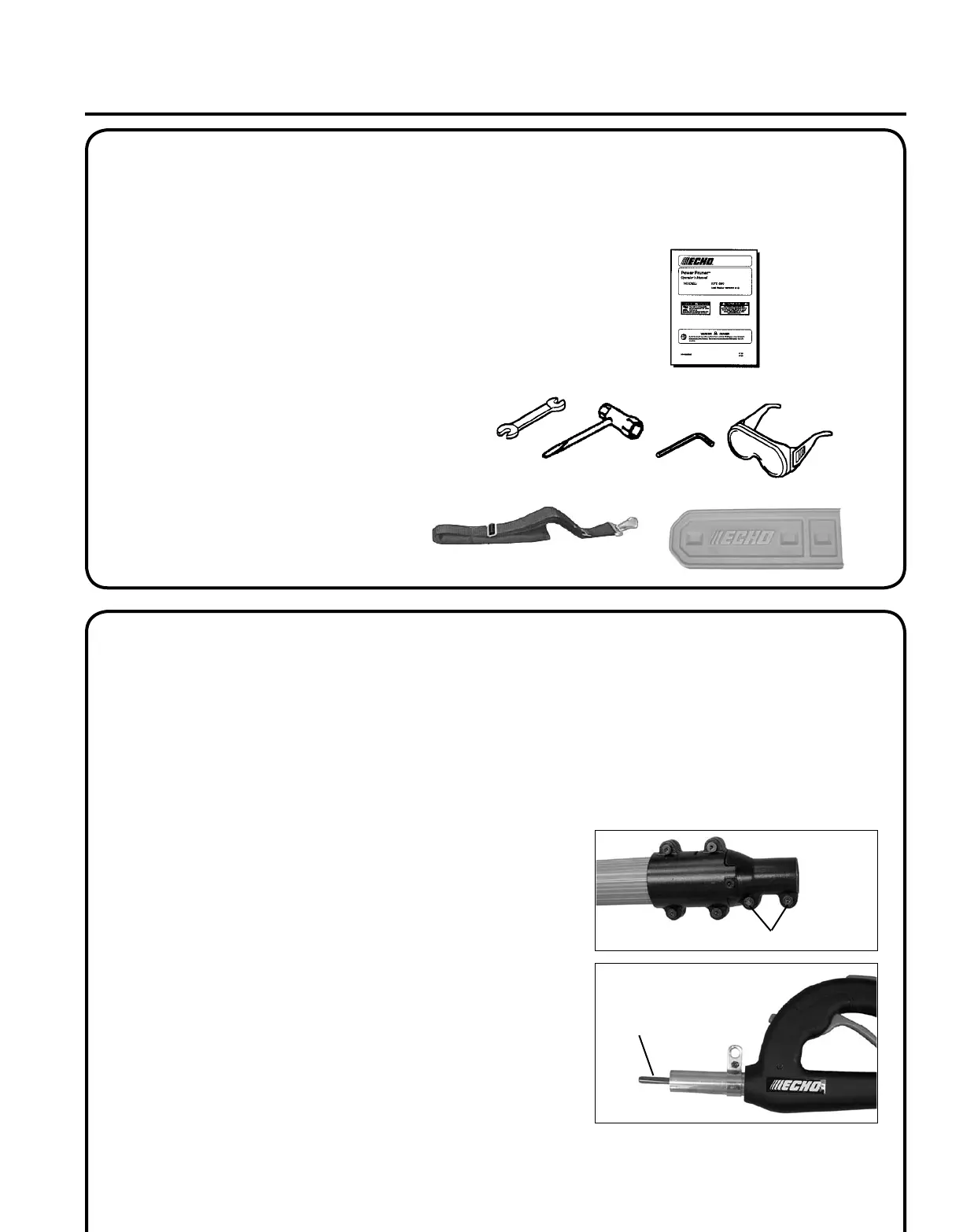

co n t e n u
Due to packaging restriction the ECHO product you have purchased requires some assembly.
After opening the carton, check for damage. Immediately notify your retailer or ECHO Dealer of damaged or missing
parts. Use the contents list to check for missing parts.
___ Bloc moteur
___ Ensemble arbre poignée
___ Arbre d’entraînement
___ Accessoire de coupe avec guide-chaîne et chaîne
___ Manuel d’utilisation
___ Clé en T
___ Clé en 8 x 10 mm
___ Clé en hex 4mm
___ Lunettes de sécurité
___ Harnais
___ Protection de guide-chaîne
mo n t a g e
Pièces nécessaires : Bloc moteur, ensemble arbre poignée,
arbre d’entraînement, Accessoire de coupe
a r b r e p o i g n é e /a r b r e d’e n t r a î n e m e n t
1. Retirer les capuchons protecteurs de l’ensemble arbre poignée.
2. Desserrer les boulons de serrage (A) de l’accouplement de l’arbre
d’entraînement.
3. Tirer l’accouplement d’arbre d’entraînement exible (B) pour le
sortir de 5 à 7 cm de l’arbre poignée.
A
B
