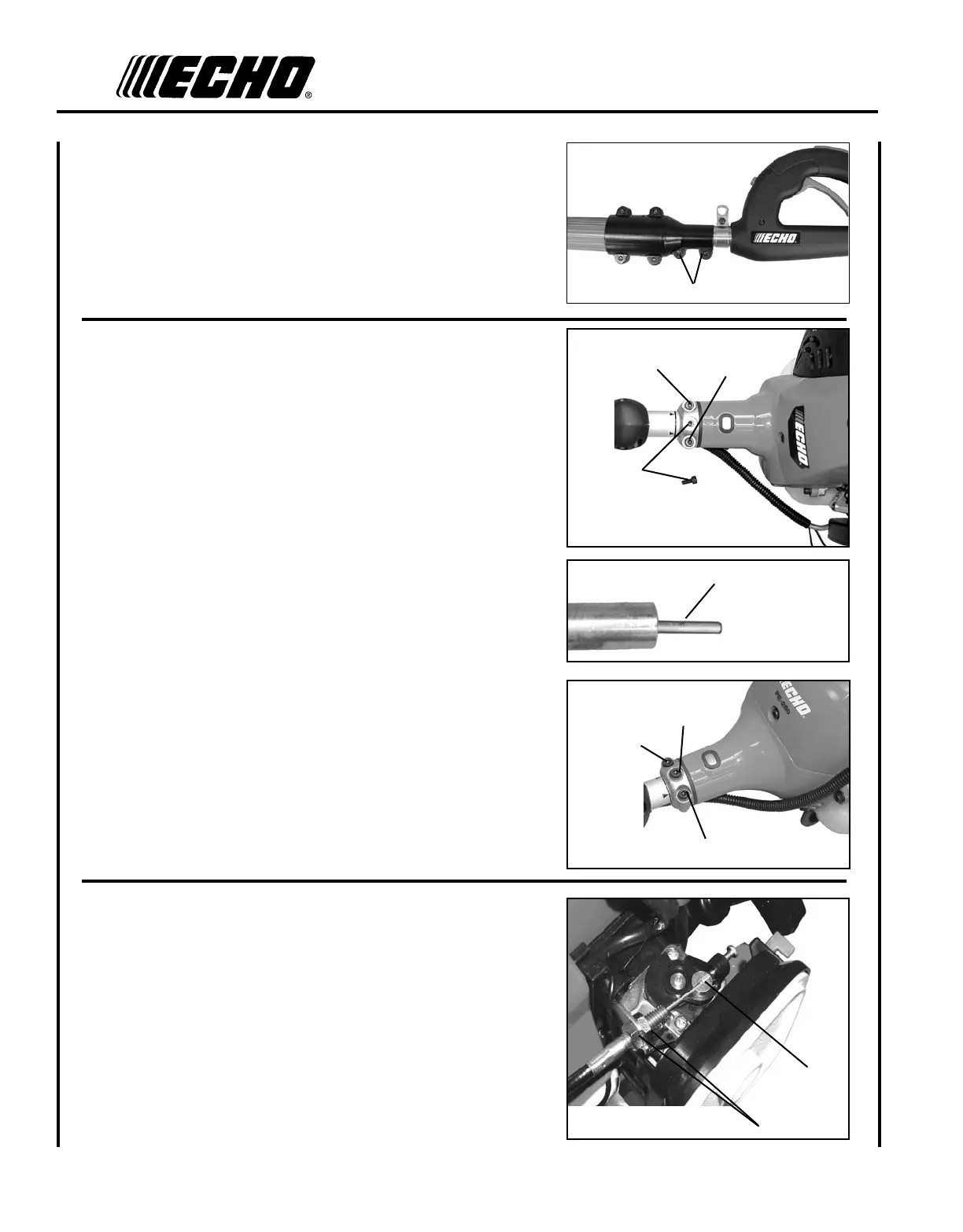

Echo Power Pruner PPT-300ES

12
4. Aligner l’accouplement d’arbre d’entraînement exible avec le
logement de l’arbre d’entraînement, et les emboîter de façon à ce
que l’arbre poignée soit complètement enfoncé dans l’arbre d’en-
traînement.
5. Serrer les boulons (A).
c o m m a n d e d e s g a z e t f i l s d'a l l u m a g e
1. Fermer le starter et retirer le couvercle du ltre à air.
2. Placer le câble intérieur dans le grand trou de l’actionneur (A) du
carburateur.
3. Desserrer l’écrous (B) et placer l’extrémité letée de la commande
des gaz dans la fente du support. Serrer l’écrous (B) à la main.
4. S’assurer du libre fonctionnement du papillon des gaz et vérier
que les position pleins gaz et ralenti sont réglées correctement.
Si le réglage ne peut pas être obtenu au moyen des écrous (B),
consulter le concessionnaire Echo pour la procédure de réglage
correcte. Serrer l'écrous (B).
B
A
A
B
A
A
C
A
B
A
a r b r e p o i g n é e / b l o c m o t e u r
1. Desserrer les deux (2) vis de serrage (A) et enlevez la vis de posi-
tionnement (B).
2. Tirer sur le exible de transmission (C) an de le sortir de 5 à 7 cm
en dehors du tube de transmission.
3. Faire coïncider l’arbre moteur avec le tube de transmission et les
faire glisser jusqu’à ce que le trou de positionnement du tube de
transmission soit visible à travers le trou de positionnement situé
sur le nez du carter moteur.
4. Remettre en place la vis de positionnement et serrez les vis de ser-
rage.
